Message non luPublié: Sam 8 Sep 2012 23:05
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Dim 9 Oct 2011 23:05
Message(s) : 71
Localisation : Charente-Maritime
Modèle de caravane: Pan Familia 1984
prénom: Vincent
48.10 euros frais de port inclus! Ce n'est pas moi qui ai fait cette découverte, mais un autre fondu de Eriba qui me l'a fournit.
http://www.ruedelamer.com/p14315-ressor ... verni.html
Je les ai reçu 8 jours après la commande, rien à dire, impeccable.

Ce ne sont pas tout à fait les bonnes fixations: C'est une chape à oeil soudé sur le corp du vérin et une visé au bout de la tige au lieu d'une fourche à chaque extrémité. Mais la fixation est facilement adaptable aux supports d'origine.

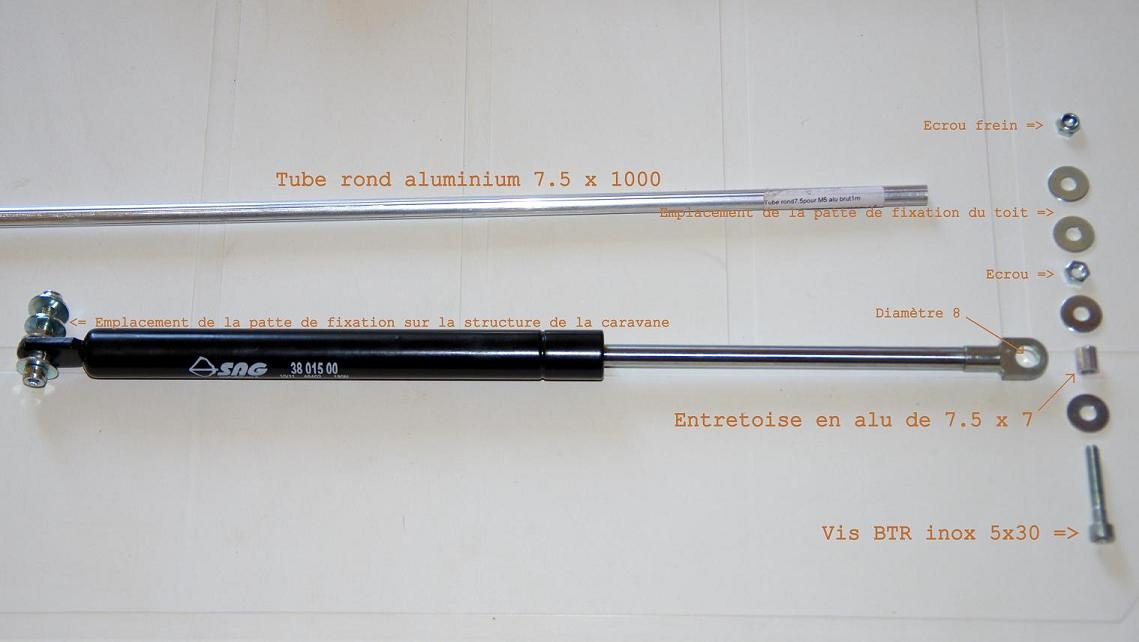

Je viens de faire une photo pour expliquer ma façon d'adapter la fixation des vérins.

Pièce jointe:
Fixation vérins 1b.JPG
Fixation vérins 1b.JPG [ 54.16 Kio | Consulté 12596 fois ]


Les pattes de fixation du toit de ma familia sont prévu pour des axes de 5mm de diamètre. Les chapes à oeil des vérins ont un diamètre interieur de 8mm Pour ne pas repercer et risquer de fragiliser les pattes de fixations, j'ai réalisé ce montage.

Le tube rond de 7.5 x 1000 et 5 de diamètre interieur a été acheté chez Bricomarché à 1,42 euros. Je ne l'ai trouvé qu'en 1 metre de long... Alors qu'il m'en fallait environ 5,6cm (8 entretoises de 7mm environ). Je trouverai bien une utilité pour le reste un de ces jours... :-/ Avec ce tube, j'ai fait 8 entretoises, 2 par vérin, d'environ 7mm de long. Cela me permet d'avoir un jeu axial nécéssaire car les pattes de fixations ne semblent pas toutes bien alignées.

J'ai choisis les vis BTR, au départ parce que ce sont les premières que j'ai trouvé chez moi :-D . Puis j'ai pensé à mettre la tête de ces vis coté toile de toit pour ne pas risquer de faire des accros avec le filletage car les vis BTR de 5x30 sont une peu trop longue. Mais par 20 elles seraient trop courte je pense...

Pièce jointe:
fixation vérin 2.jpg
fixation vérin 2.jpg [ 56.49 Kio | Consulté 12596 fois ]


Désolé pour la qualité de cette dernière photo, elle a été faite à bout de bras et plus de batterie pour en faire une autre :/

_________________
Chap'tit va loin!


Haut
 Profil Envoyer un message privé

Message non luPublié: Dim 9 Sep 2012 00:58
Hors-ligne
Administrateur du site
Avatar de l’utilisateur

Inscrit le : Dim 23 Déc 2007 18:07
Message(s) : 7708
Localisation : FRANCE
Modèle de caravane: ERIBA
BRAVO M'sieur Vincent :super:

_________________
Image Salutations, Eribamaniacs de tous pays...................................Image 06.08.33.15.40


Haut
 Profil Envoyer un message privé

Message non luPublié: Dim 9 Sep 2012 09:00
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Mer 10 Fév 2010 17:54
Message(s) : 1114
Localisation : FRANCE Nord
Modèle de caravane: Eriba "PUCK" 1981 Laguna 1.9 TDI 1998
prénom: Rose William (Bill)
Bonjour et merci pour les détails en photos du montage simple , claire & précis

_________________
Par ici !


Haut
 Profil Envoyer un message privé

Message non luPublié: Dim 9 Sep 2012 11:13
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Dim 9 Oct 2011 23:05
Message(s) : 71
Localisation : Charente-Maritime
Modèle de caravane: Pan Familia 1984
prénom: Vincent
Ah! J'oubliais! :o Mais vous l'avez sans doute vu sur la photo. La référence des vérins à prendre: 38.015.00.
Ils sont un peu plus fort que ceux d'origine (18kg au lieu de 16kg), mais le toit se ferme quand même facilement.

_________________
Chap'tit va loin!


Haut
 Profil Envoyer un message privé

Message non luPublié: Lun 1 Avr 2013 11:42
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Mer 26 Oct 2011 21:58
Message(s) : 44
Localisation : 83
Modèle de caravane: TRITON
prénom: Lionel
Bonjour, vérins commandés ! Merci d'avoir partagé ces précieux renseignements.


Haut
 Profil Envoyer un message privé

Message non luPublié: Lun 1 Avr 2013 19:30
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Sam 5 Nov 2011 00:40
Message(s) : 3565
Localisation : 74
Modèle de caravane: Triton TM 2000 Mitsubishi Outlander
prénom: jean-jacques
tu es donc obligé de mettre un vérin dans un sens et l'autre sens inverse
pour abaissé le toit?
vu que les anciens sont des croisillons

_________________
jean-jaques Image


Haut
 Profil Envoyer un message privé

Message non luPublié: Jeu 4 Avr 2013 20:34
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Mer 26 Oct 2011 21:58
Message(s) : 44
Localisation : 83
Modèle de caravane: TRITON
prénom: Lionel
Pas de croisillions sur ma caravane.


Haut
 Profil Envoyer un message privé

Message non luPublié: Lun 16 Juin 2014 17:11
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Mar 18 Fév 2014 18:47
Message(s) : 249
Localisation : Côte d'Or (21)
Modèle de caravane: Pan Familia 1984 - C5 Tourer x7
prénom: Ghérard
Bonjour,
Merci pour ce tuto clair et astucieux.
Vérins reçus aujourd'hui pour moi. Je vais m'attaquer au montage dès que j'ai un peu de temps.
Petite question, le fut du vérin, on doit le mettre vers le bas ou vers le haut (ou cela n'a pas d'importance) ?


Haut
 Profil Envoyer un message privé

Message non luPublié: Lun 16 Juin 2014 19:56
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Sam 1 Nov 2008 13:37
Message(s) : 8439
Localisation : Centre Bretagne Pontivy Morbihan
Modèle de caravane: Familia de 1992 + Defender 110 de 1998. Land 109 de 1972.
prénom: J-Pierre + Marie-Thé
:hello:

Ça n'a aucune importance, regarde sur les hayons des véhicules, certains sont dans un sens, d'autres à l'inverse !! Et si ça doit fuir, peu importe le sens... :happy1:

A plouche

_________________
BZH : Bienvenue en Zone Humide Image
Vieillir, c'est la seule façon de vivre longtemps............


Haut
 Profil Envoyer un message privé

Message non luPublié: Lun 16 Juin 2014 22:00
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Mar 18 Fév 2014 18:47
Message(s) : 249
Localisation : Côte d'Or (21)
Modèle de caravane: Pan Familia 1984 - C5 Tourer x7
prénom: Ghérard
Merci :-D


Haut
 Profil Envoyer un message privé

Message non luPublié: Jeu 19 Juin 2014 20:45
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Mar 18 Fév 2014 18:47
Message(s) : 249
Localisation : Côte d'Or (21)
Modèle de caravane: Pan Familia 1984 - C5 Tourer x7
prénom: Ghérard
Bonsoir,
Je n'ai pas encore fait les photos parce que j'avais les mains trop sales pour toucher au téléphone, mais ça y est vérins changés !!!!
Encore une fois merci pour cette astuce suivie à la lettre.
J'ai eu sur la mienne la chance d'avoir deux vérins qui n'étaient plus d'origine, j'ai pu récupérer les 4 fixations filetées et remplacer une des fixations des vérins commandés sur Rue de la Mer.
J'ai du coup fait les fixations avec l'adaptation que sur la partie basse, plus accessible pour visser etc.
Je goute enfin aux joies du toit qui remonte tout seul, se tient bien et surtout, comme par miracle qui se ferme correctement :super:
Bonne soirée à tous.


Haut
 Profil Envoyer un message privé

Message non luPublié: Lun 14 Juil 2014 21:19
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Jeu 19 Juil 2012 23:09
Message(s) : 46
Localisation : Seine-Maritime
Modèle de caravane: Triton de 1988
prénom: Gautier & Jody
Bonjour Vincent,
Plutôt que de créer un nouveau post, je ressors celui ci!
J ai d ailleurs été voir le lien pour l achat en ligne.

Il n y a aucune référence sur l ancien vérin, à part 160N, ça doit juste vouloir dire 160 Newton, donc 16 kilos. ça c'est pas méchant. Donc en effet, ta référence et juste 2 kg de plus.

Je me pose une question, on dirait que les vérins sont un poil plus long que la distance entre les points d attache, toit ouvert. Est ce donc la toile qui limite l ouverture? ça m étonne. ça ne l abime pas, déchire pas, tend ses coutures ou ancrages dans les toits fixe et relevable?
Ma cote est de 315 entre les points d ancrage est ce que la différence est juste suffisamment en bout de course pour ne pas être trop violent pour la toile?

J avais toujours cru qu il y avait une buttée/tige qui limitait le débattement... Maintenant que je me plonge dedans, mea culpa...

Merci d avance.


Haut
 Profil Envoyer un message privé

Message non luPublié: Lun 14 Juil 2014 22:39
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Lun 8 Nov 2010 23:29
Message(s) : 3407
Localisation : 25
Modèle de caravane: Troll 86, Superpuck 98
prénom: Jean-Paul, Martine
J'ai changé les vérins de toit de notre Troll 86, ce printemps, avec la référence de Vincent... ils vont pile-poil :super: Le plus dur c'est le démontage des anciens, que j'ai fait à la disqueuse :diable: :diable:

_________________
Jean-Paul Image
Où flotte le drapeau comtois, qui que tu sois, tu es chez toi.


Haut
 Profil Envoyer un message privé

Message non luPublié: Lun 14 Juil 2014 23:06
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Jeu 19 Juil 2012 23:09
Message(s) : 46
Localisation : Seine-Maritime
Modèle de caravane: Triton de 1988
prénom: Gautier & Jody
Salut Jean Paul,

Merci pour l info, je vais aller chercher çà sans trop m inquiéter de la toile qui doit se tendre un peu de toute façon pour les moustiquaires et les petits ouvrants triangulaires.

Le coup de la disqueuse, c est surprenant. Peut être avaient ils été bricolés.
Ce n est pas trop dur sur la mienne, surtout une fois que j ai pu voir comment ils étaient accrochés sur le champignon, en piquant un petit miroir à ma douce et tendre car inaccessible à la vue, ou de trop loin en biais...
Et en plus maintenant, je peux garder ce miroir dans ma caisse a outils. Quel sacrifice!

Salutations à toi et à Martine!


Haut
 Profil Envoyer un message privé

Message non luPublié: Sam 26 Juil 2014 07:20
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Jeu 19 Juil 2012 23:09
Message(s) : 46
Localisation : Seine-Maritime
Modèle de caravane: Triton de 1988
prénom: Gautier & Jody
Bonne adresse internet pour les vérins, livraison rapide et 40.50 Euros tout compris. :super:
MERCI pour le lien, Vincent. :super: :super: :super:
Et bien, le démontage des vérins n est pas si pire, mais c est plutôt le montage des neufs qui est "eine grosseu cochonnerie"... :bombe: :rougefaché: :diable: :faché2: :pan3: : Storm : :evil:
Faut gravement ruser, la pré-tension à appliquer pour avoir la bonne longueur pour les attaches, tout en conservant la possibilité de mettre les entretoises, et bien sur tout ça à bout de bras et en haut d une échelle, c est coton. Même bien pénible. J ai finalement trouvé une astuce, mais le premier m a pris deux heures et des miettes juste pour le montage... :evil: le deuxième une très grosse demi heure démontage et remontage mais j avais un problème avec une sangle récalcitrante.
Encore deux à faire, mais ça devrait commencer à etre raisonnable, grace au cafouillage, on va plutot dire apprentissage :ange: :-D , avec les deux autres.
Pourtant 18 kilos, ça semble etre peu de résistance. La moitié d une valise bien chargée, pas la mort quoi. Bein tiens... Avec des tiges en métal lisse hyper fines et à bout de bras, en fait c est balèze. Mais ça fait l effet que mon petit voisin de 5 ans peut me battre au bras de fer... :gene2: Super pour la virilité... :mdr1:
Mais bon, ça avance!


Haut
 Profil Envoyer un message privé

Message non luPublié: Mar 23 Juin 2015 18:39
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Mar 18 Sep 2012 18:17
Message(s) : 181
Modèle de caravane: Pan Familia 1984
prénom: laurent
Je confirme , c'est NICKEL :super: :super:
J'en ai commandé 4, plus la fourniture au Brico du coin.
J'en ai changé qu'un pour l'instant, celui qui avait rendu l'âme...
Pour l'installation, rien de plus facile.
Comprimer d' 1/4 le vérin environ à la main (en prenant appui sur un surface dure) et le ficeler pour le garder en l'état, puis le mettre en place.
Une fois installé, simplement couper la ficelle et c'est tout . :super: :super:

_________________
Ma Multi Pan Familia


Haut
 Profil Envoyer un message privé

Message non luPublié: Dim 28 Juin 2015 14:40
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Ven 29 Jan 2010 20:08
Message(s) : 47
Localisation : cité de fébus (64)
Modèle de caravane: puck
prénom: Charles
Salut à tous!

Je viens de recevoir les miens hier.

Pour enlever les anciens, super grippés, j'ai du démonter la toile de réhausse pour pouvoir accéder au rivets soudés par la rouille. Ensuite, Dremel et beaucoup de patience...

Il est à noter que le prix des vérins... est en baisse!! 8€ pièce!!

Pour le montage des nouveaux, j'appliquerai la méthode citée plus haut et celà devrait aller!

Chez le même fournisseur, j'ai trouvé aussi un rénovateur pour fibre de verre (la réhausse) qui en a bien besoin ainsi qu'un rénovateur pour plexiglas afin de "gommer" les rayures. Ces produits sont prévus pour des bateaux et donc insensibles à l'eau de mer et ultra résistants.


Haut
 Profil Envoyer un message privé

Message non luPublié: Dim 28 Juin 2015 17:10
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Ven 19 Oct 2012 13:30
Message(s) : 2549
Localisation : Le milieu du département de l'aisne.Soissons.
Modèle de caravane: Troll 2012
prénom: CLAUDIA et ALAIN
Merci de nous faire quelques photos des pulvérisateurs ainsi que de la marque.
Merci également de nous rappeler le fournisseur.
Ça peut servir à certain.
Eribalin.

_________________
Erib@lin


Haut
 Profil Envoyer un message privé

Message non luPublié: Dim 28 Juin 2015 20:52
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Ven 29 Jan 2010 20:08
Message(s) : 47
Localisation : cité de fébus (64)
Modèle de caravane: puck
prénom: Charles
Bonsoir,

Le nom du fournisseur est : rue de la mer, celui dont on parle depuis le début du post.

Les réf des produits rénovateur fibre de verre et plexiglas sont respectivement :

478002
2211181

Pas de pulvérisateur, mais des produits à appliquer et à frotter.

Sans oublier, de l'huile de coude, mais ça le fournisseur n'en vend pas... ;-)


Pièces jointes:
eriba 001.JPG
eriba 001.JPG [ 152.57 Kio | Consulté 9687 fois ]
Haut
 Profil Envoyer un message privé

Message non luPublié: Dim 5 Juil 2015 16:04
Hors-ligne
Avatar de l’utilisateur

Inscrit le : Ven 19 Oct 2012 13:30
Message(s) : 2549
Localisation : Le milieu du département de l'aisne.Soissons.
Modèle de caravane: Troll 2012
prénom: CLAUDIA et ALAIN
Merci beaucoup.
Pour l'huile de coude, je crois bien que pour le moment c'est pas dispo. Mieux vaut attendre un peu que la chaleur se calme . :hehe: :hehe:
Eribalin.

_________________
Erib@lin


Haut
 Profil Envoyer un message privé

Message non luPublié: Jeu 4 Mai 2017 10:33
Hors-ligne

Inscrit le : Dim 11 Déc 2016 21:46
Message(s) : 21
prénom: Ludo
J'ai vue le topic, j'ai commandé, j'ai reçue, j'ai monté et c'est niquel ! Sauf que les vérins fonctionnent vraiment bien, j'étais habitué aux anciens qui exercaient peu ou plus de résistance pour replier le toit. Là c'est plus la même chose. Très facile à remplacer. Merci pour le lien.


Haut
 Profil Envoyer un message privé

Afficher les messages publiés depuis :  Trier par
Publier un nouveau sujet Répondre au sujet  [ 21 messages ]

Les heures sont au format UTC + 1 heure [ Heure d’été ]


Qui est en ligne ?

Utilisateur(s) parcourant ce forum : Aucun utilisateur inscrit et 1 invité


Vous ne pouvez pas publier de nouveaux sujets dans ce forum
Vous ne pouvez pas répondre aux sujets dans ce forum
Vous ne pouvez pas éditer vos messages dans ce forum
Vous ne pouvez pas supprimer vos messages dans ce forum
Vous ne pouvez pas insérer de pièces jointes dans ce forum

Recherche de:
Aller vers :
Powered by phpBB® Forum Software © phpBB Group
Traduction française réalisée par phpBB.fr
Portal by phpBB3 Portal © phpBB Türkiye
