Alimentation pompe électrique
- Boulhaya
- Messages : 6062
- Enregistré le : dim. 2 août 2009 12:32
- Modèle de caravane : Troll 95 TL
- prénom : Marcel
- Localisation : Côte picarde - Baie de Somme
- Contact :
Alimentation pompe électrique
Bonjour TLM,

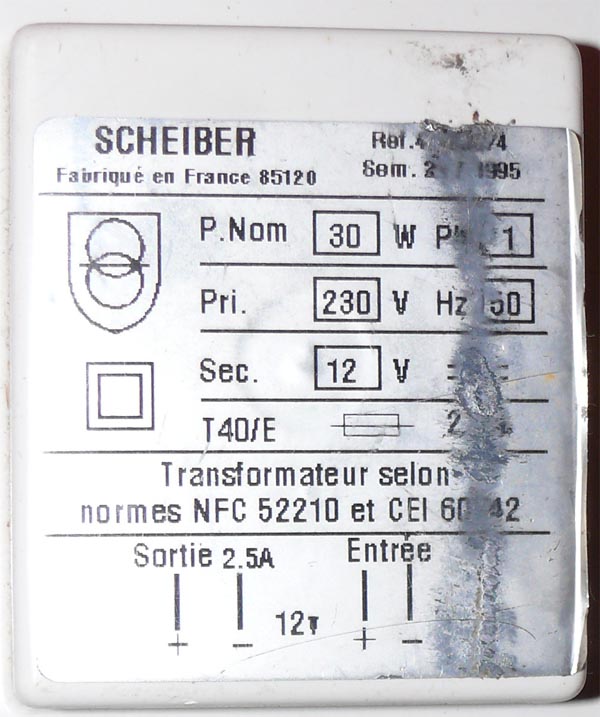

Lorsque j'ai acheté ma Troll au mois de juillet, elle était équipée d'un petit transfo qui permettait à la pompe de fonctionner aussi bien sur le 220V que le 12V voiture. L'emplacement du transfo ne me convenant pas, je l'ai déplacé. Mais j'ai fait la bêtise de ne pas relever les connexions. Résultat des courses : la pompe fonctionne sur le 220V mais pas sur le 12V voiture. Quelqu'un connait-il ce matériel ?
Comment faut-il terminer le travail ?
Que concerne la mention Entrée ? La connexion de la pompe ou la connexion au 12V voiture ?
Par avance merci de vos éclaircissements
Lorsque j'ai acheté ma Troll au mois de juillet, elle était équipée d'un petit transfo qui permettait à la pompe de fonctionner aussi bien sur le 220V que le 12V voiture. L'emplacement du transfo ne me convenant pas, je l'ai déplacé. Mais j'ai fait la bêtise de ne pas relever les connexions. Résultat des courses : la pompe fonctionne sur le 220V mais pas sur le 12V voiture. Quelqu'un connait-il ce matériel ?
Comment faut-il terminer le travail ?
Que concerne la mention Entrée ? La connexion de la pompe ou la connexion au 12V voiture ?
Par avance merci de vos éclaircissements
Modifié en dernier par Boulhaya le mar. 2 févr. 2010 20:00, modifié 1 fois.
- Roxy
- Messages : 742
- Enregistré le : sam. 19 janv. 2008 17:42
- Modèle de caravane : pan modele m/ puis puck mod 1992
- Localisation : picardie /somme/amiens
- Contact :
Re: Alimentation pompe électrique
Bonjour Marcel c'est tout bonnement un transfo 12v d'après le 220v la sortie c'est normalement le 12v 2.5a et protéger par un fusible noir 15 ou 20a à voir dedans l'entrée a mon avis ça doit être l'entrée 200v mais attention c'est pas sur ce qui veut dire que les cosses inutilisées on y mettrai le 220v secteur est ce que tu as un cordon avec une prise secteur genre fil noir + prise si c'est le cas " entrée " n'est pas la connection 220v si t'as rien c'est ça le schéma de branchement est assez simple !!!
Voir dans la rubrique électrique y'en a sinon de mémoire tu peux alimenter la pompe mais aussi tout le reste du 12v suffirait de rajouter les 2 fils pompe en repérant la polarité au circuit 12v caravane comme ça t'auras du 12v partout exemple en mettant tes 2 fils de sortie sur l'arrivée 12v frigo ou ailleurs mais avant l'interrupteur bien sur puis tu relies à ce point 2 fils rajoute vers la pompe ' normalement la pompe n'est pas connectée au 12v pour pas affaiblir la pile prévue ensuite si tu voulais y mettre une batterie gel 12v " protégée par fusible surtout y'aurait plus qu'à se brancher là en //parallèle soit transfo soit batterie sinon ces transfos schreiber y'en a sur le boncoin pour comparer le schéma
Voir dans la rubrique électrique y'en a sinon de mémoire tu peux alimenter la pompe mais aussi tout le reste du 12v suffirait de rajouter les 2 fils pompe en repérant la polarité au circuit 12v caravane comme ça t'auras du 12v partout exemple en mettant tes 2 fils de sortie sur l'arrivée 12v frigo ou ailleurs mais avant l'interrupteur bien sur puis tu relies à ce point 2 fils rajoute vers la pompe ' normalement la pompe n'est pas connectée au 12v pour pas affaiblir la pile prévue ensuite si tu voulais y mettre une batterie gel 12v " protégée par fusible surtout y'aurait plus qu'à se brancher là en //parallèle soit transfo soit batterie sinon ces transfos schreiber y'en a sur le boncoin pour comparer le schéma
- Roxy
- Messages : 742
- Enregistré le : sam. 19 janv. 2008 17:42
- Modèle de caravane : pan modele m/ puis puck mod 1992
- Localisation : picardie /somme/amiens
- Contact :
Re: Alimentation pompe électrique
Regarde cette annonce on voit bien une arrivée 220v fil noir bleu secteur protegé par disjoncteur ou fusibles et plusieurs sorties 12v fil noir - et rouge + eux mêmes protégés par fusibles type voiture .
http://www.leboncoin.fr/vi/62654533.htm?ca=19_s
Il y avait le même il y a quelques temps, ne semble plus y être ou alors entrée 12v c'est simplement le raccordement de batterie prévue comme ici photo 3
http://www.leboncoin.fr/vi/90871893.htm?ca=19_s
http://www.leboncoin.fr/vi/62654533.htm?ca=19_s
Il y avait le même il y a quelques temps, ne semble plus y être ou alors entrée 12v c'est simplement le raccordement de batterie prévue comme ici photo 3
http://www.leboncoin.fr/vi/90871893.htm?ca=19_s
- Roxy
- Messages : 742
- Enregistré le : sam. 19 janv. 2008 17:42
- Modèle de caravane : pan modele m/ puis puck mod 1992
- Localisation : picardie /somme/amiens
- Contact :
Re: Alimentation pompe électrique
Voila comme ça c'est clair c'est le même que ça :
http://www.leboncoin.fr/vi/82789509.htm?ca=19_s
Le cordon noir c'est le secteur 220v la sortie à gauche c'est le 12v redressé du transfo qui va vers le 12v caravane ou ta pompe ou les 2 protégés par le fusible noir
Si tu as un petit appareil de mesure ou une ampoule de voiture 12v + 2 fils tu peux tester en fonctionnement les 2 cosses de droite si ça s'allume ou s'il y a du courant "entrée " voudrait dire batterie ou rechargée une batterie là tu entres une tension 12v de batterie que tu rechargerais je ne vois que ça
http://www.leboncoin.fr/vi/82789509.htm?ca=19_s
Le cordon noir c'est le secteur 220v la sortie à gauche c'est le 12v redressé du transfo qui va vers le 12v caravane ou ta pompe ou les 2 protégés par le fusible noir
Si tu as un petit appareil de mesure ou une ampoule de voiture 12v + 2 fils tu peux tester en fonctionnement les 2 cosses de droite si ça s'allume ou s'il y a du courant "entrée " voudrait dire batterie ou rechargée une batterie là tu entres une tension 12v de batterie que tu rechargerais je ne vois que ça
- Boulhaya
- Messages : 6062
- Enregistré le : dim. 2 août 2009 12:32
- Modèle de caravane : Troll 95 TL
- prénom : Marcel
- Localisation : Côte picarde - Baie de Somme
- Contact :
Re: Alimentation pompe électrique
Merci Roxy pour tes réponses
Ce que je cherche à savoir, c'est ce que l'on peut connecter sur Entrée car je voudrais bien arriver à faire fonctionner la pompe lorsque je ne dispose que de la connexion à la voiture. Le précédent essai (connexion depuis la boite de dérivation 12V située près du frigo) s'est soldé par la fonte du fusible de la voiture destiné à la protection de la ligne 12V permanent. J'avais pourtant pris soin de ne pas brancher en même temps le 220V
Non, c'est marqué 12Vl'entrée a mon avis ça doit être l'entrée 200v
Oui

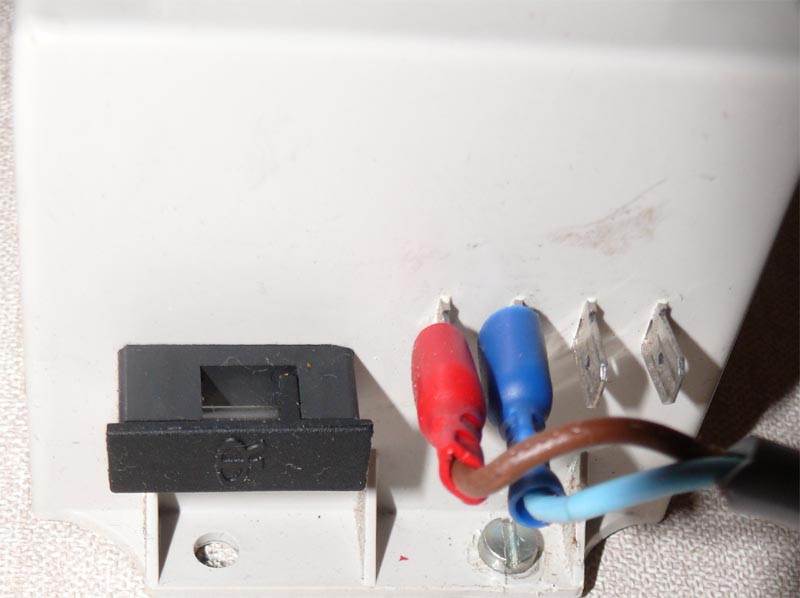

Actuellement les 2 bornes de gauche sont reliées à la pompe qui peut ainsi fonctionner dès que je suis connecté au secteur. Quant à l'envoyer sur le 12V caravane, c'est hors de question, le transfo ne délivre pas assez de puissance.la sortie à gauche c'est le 12v redressé du transfo qui va vers le 12v caravane ou ta pompe ou les 2 protégés par le fusible noir
Ce que je cherche à savoir, c'est ce que l'on peut connecter sur Entrée car je voudrais bien arriver à faire fonctionner la pompe lorsque je ne dispose que de la connexion à la voiture. Le précédent essai (connexion depuis la boite de dérivation 12V située près du frigo) s'est soldé par la fonte du fusible de la voiture destiné à la protection de la ligne 12V permanent. J'avais pourtant pris soin de ne pas brancher en même temps le 220V
- Christophe
- Messages : 4758
- Enregistré le : mer. 2 janv. 2008 15:21
- Modèle de caravane : ce fut une Puck 1981 puis Puck 1983
- prénom : Christophe Véro
- Localisation : 91 - 61
Re: Alimentation pompe électrique
Hello Marcel !
Peut-être qu'ils seraient sympa de te donner leur schéma de cablage pour ce transformateur redressé ?
Scheiber SA - Bellevue - 85120 St Pierre du Chemin, France, Tél : 02 51 51 73 21 Fax : 02 51 51 75 03
E.Mail : clients@scheiber.fr
Site : http://www.scheiber.fr
Sa nouvelle référence est : WR3-40.08574.70
Tu le retrouves, là : http://www.scheiber.fr/pdf/11025.pdf
Peut-être qu'ils seraient sympa de te donner leur schéma de cablage pour ce transformateur redressé ?
Scheiber SA - Bellevue - 85120 St Pierre du Chemin, France, Tél : 02 51 51 73 21 Fax : 02 51 51 75 03
E.Mail : clients@scheiber.fr
Site : http://www.scheiber.fr
Sa nouvelle référence est : WR3-40.08574.70
Tu le retrouves, là : http://www.scheiber.fr/pdf/11025.pdf
"Parfois détruire, souvent construire, mais toujours servir."
- Boulhaya
- Messages : 6062
- Enregistré le : dim. 2 août 2009 12:32
- Modèle de caravane : Troll 95 TL
- prénom : Marcel
- Localisation : Côte picarde - Baie de Somme
- Contact :
Re: Alimentation pompe électrique
Merci Christophe pour cette suggestion ; je vais leur poser ma question par mail, photos à l'appui. Dès que j'aurai leur réponse, je la publierai ici.
- Boulhaya
- Messages : 6062
- Enregistré le : dim. 2 août 2009 12:32
- Modèle de caravane : Troll 95 TL
- prénom : Marcel
- Localisation : Côte picarde - Baie de Somme
- Contact :
Re: Alimentation pompe électrique

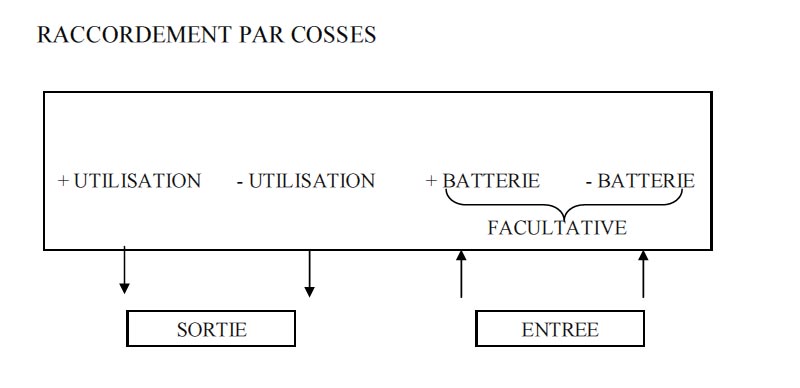

Voici la réponse de Ets Scheiber
Que dois-je connecter sur les bornes Entrée 12V ? S'agit-il du 12V voiture ? Oui
Peut-on laisser la voiture connectée à la caravane lorsqu'on est relié au 220V ? Oui, car le transformateur possède un inverseur .
En espérant que ceci pourra aider d'autres membres du forum. Et encore merci à Christophe de m'avoir indiqué à quelle porte frapper
Que dois-je connecter sur les bornes Entrée 12V ? S'agit-il du 12V voiture ? Oui
Peut-on laisser la voiture connectée à la caravane lorsqu'on est relié au 220V ? Oui, car le transformateur possède un inverseur .
En espérant que ceci pourra aider d'autres membres du forum. Et encore merci à Christophe de m'avoir indiqué à quelle porte frapper
Modifié en dernier par Boulhaya le sam. 20 juil. 2013 10:16, modifié 1 fois.
- forumeribatouring
- Administrateur du site
- Messages : 8235
- Enregistré le : dim. 23 déc. 2007 18:07
- Modèle de caravane : ERIBA
- Localisation : FRANCE
- Contact :
Re: Alimentation pompe électrique
Salutations, Eribamaniacs de tous pays................................... 06.08.33.15.40
- Boulhaya
- Messages : 6062
- Enregistré le : dim. 2 août 2009 12:32
- Modèle de caravane : Troll 95 TL
- prénom : Marcel
- Localisation : Côte picarde - Baie de Somme
- Contact :
Re: Alimentation pompe électrique
Conclusion : ce transfo est la solution idéale pour alimenter la pompe à eau, que l'on soit sur 220V ou sur la batterie voiture
- Roxy
- Messages : 742
- Enregistré le : sam. 19 janv. 2008 17:42
- Modèle de caravane : pan modele m/ puis puck mod 1992
- Localisation : picardie /somme/amiens
- Contact :
Re: Alimentation pompe électrique
ben j'suis pas trop mauvais electricien !!!! y'a plus qu'a !!!
Re: Alimentation pompe électrique
Bonjour, je viens de tomber sur votre post en cherchant des infos car j'ai le même problème avce le même transfo 12V, l'étiquette n'est plus sur le boitier et je ne sais pas comment câbler les 4 cosses
est-ce que vous avez pu avoir des infos sur le câblage auprès de la sté SCHEIBER, s.v.p. merci.
est-ce que vous avez pu avoir des infos sur le câblage auprès de la sté SCHEIBER, s.v.p. merci.
- Boulhaya
- Messages : 6062
- Enregistré le : dim. 2 août 2009 12:32
- Modèle de caravane : Troll 95 TL
- prénom : Marcel
- Localisation : Côte picarde - Baie de Somme
- Contact :
Re: Alimentation pompe électrique
Regarde à la page précédente, j'ai posté le schéma de cablage ; tu as 2 entrées 12 volts à aller piquer lsur le boitier 12v accessible en dévissant la grille d'aération basse du frigo et 2 sorties 12V à connecter à la pompe
Re: Alimentation pompe électrique
Ok merci bien, j'avais pas pu voir les schémas sans être inscrit mais maintetant je les ai, nickel !!!
- djef24
- Messages : 7836
- Enregistré le : mar. 16 févr. 2010 10:59
- Modèle de caravane : Eriba troll jaune ( jubilé ) de 1998
- prénom : Jean-François
- Localisation : Sud Périgord noir
- Contact :
Re: Alimentation pompe électrique
comme dirait l'autre.............tu branches le rouge sur le rouge et le bleu sur le bleu et non l'inverse
systèmes d'exploitation : Ubuntu-mate , Lubuntu ( linux ) et Windows 10
A la r'voyure
djef
A la r'voyure
djef
- Davenull
- Messages : 32
- Enregistré le : mar. 21 sept. 2010 11:57
- Modèle de caravane : 310 GT Silver 2017
- prénom : Jaco
- Localisation : 31
- Contact :
Re: Alimentation pompe électrique
Bonjour,
Dans le même ordre d'idée, je cherche une solution plus simple : comme je ne compte pas utiliser la caravane avec le 12 V de la voiture (en tous cas, pas la pompe), je souhaiterai remplacer le boitier à piles par un bête transfo 220V/12V (entrée 220 que j'irai repiquer sur le circuit du 220 de la caravane et sortie en 12 V directement raccordée à la pompe)
Par contre, je ne sais pas le 12V qu'il faut (continu/alternatif ?) ni la puissance max...
Si vous avez une idée, je prends
Dans le même ordre d'idée, je cherche une solution plus simple : comme je ne compte pas utiliser la caravane avec le 12 V de la voiture (en tous cas, pas la pompe), je souhaiterai remplacer le boitier à piles par un bête transfo 220V/12V (entrée 220 que j'irai repiquer sur le circuit du 220 de la caravane et sortie en 12 V directement raccordée à la pompe)
Par contre, je ne sais pas le 12V qu'il faut (continu/alternatif ?) ni la puissance max...
Si vous avez une idée, je prends
- Christophe
- Messages : 4758
- Enregistré le : mer. 2 janv. 2008 15:21
- Modèle de caravane : ce fut une Puck 1981 puis Puck 1983
- prénom : Christophe Véro
- Localisation : 91 - 61
Re: Alimentation pompe électrique
Hello !
Comme pour la voiture , c'est du 12 V continu.
Si la pompe est comme celle-ci :
http://www.aecamp.fr/eau/3230-pompe-imm ... v-10l.html
Il faut compter environ 10 à 18 W de puissance absorbée, c'est fonction de la longueur et du diamètre de ta tuyauterie.
Ce qui te donne un courant d'environ 1,5 A ce que tu peux avoir sur alim de pc ou des transfo pour outillages
Comme pour la voiture , c'est du 12 V continu.
Si la pompe est comme celle-ci :
http://www.aecamp.fr/eau/3230-pompe-imm ... v-10l.html
Il faut compter environ 10 à 18 W de puissance absorbée, c'est fonction de la longueur et du diamètre de ta tuyauterie.
Ce qui te donne un courant d'environ 1,5 A ce que tu peux avoir sur alim de pc ou des transfo pour outillages
"Parfois détruire, souvent construire, mais toujours servir."
- Davenull
- Messages : 32
- Enregistré le : mar. 21 sept. 2010 11:57
- Modèle de caravane : 310 GT Silver 2017
- prénom : Jaco
- Localisation : 31
- Contact :
Re: Alimentation pompe électrique
Merci... (pour la pompe, je ne l'ai pas encore vue, en fait... faut déjà que je la trouve, effectivement )Christophe a écrit : Il faut compter environ 10 à 18 W de puissance absorbée, c'est fonction de la longueur et du diamètre de ta tuyauterie.
Ce qui te donne un courant d'environ 1,5 A ce que tu peux avoir sur alim de pc ou des transfo pour outillages
j'ai vu ça (et il y a un représentant de cette chaîne dans notre coin) :
http://www.top-accessoires.com/product_ ... ts_id=7895
Reste à voir comment repiquer du 220 sur le circuit de la caravane... On fait comme dans une maison ? avec une boîte de dérivation pour faire un "T" ?
- Christophe
- Messages : 4758
- Enregistré le : mer. 2 janv. 2008 15:21
- Modèle de caravane : ce fut une Puck 1981 puis Puck 1983
- prénom : Christophe Véro
- Localisation : 91 - 61
Re: Alimentation pompe électrique
Oui c'est très bien, c'est l'appareil dont parle Marcel en début de post.Davenull a écrit :
http://www.top-accessoires.com/product_ ... ts_id=7895
Reste à voir comment repiquer du 220 sur le circuit de la caravane... On fait comme dans une maison ? avec une boîte de dérivation pour faire un "T" ?
Pour repiquer le 220 V, soit tu te prends au dos de la prise secteur ( dans coffre ou penderie selon modèle d' ), soit en sortie de disjoncteur pour la protection.
Pense dans tous les cas à mettre des fusibles.
"Parfois détruire, souvent construire, mais toujours servir."
