La cagouille spéciale de jéjé, lily, adala !

Christophe

Hello !

Ça fait 38 ans que je fais du camping/caravaning, et je me passe toujours de réfrigérateur

Donc tu peux attendre encore quelques jours pour que l'on mette la main sur une notice de ta "glacière" , non ???

Christophe

Re,

Il n'y a plus de notice de dispo, ni chez Electrolux, ni sur le web.

Ce réfrigérateur était monté sur les Bay Westfallia VW dans les années 1970.
Sa fabrication se faisait en UK à partit de l'année 1969.

Déchetterie, tu disais ?
Vois le mail que je t'ai envoyé et après oui, il faudra se résoudre à .............

Gibus.57 · Message non lu par **Gibus.57** » jeu. 19 mars 2009 13:13

Bonjour,

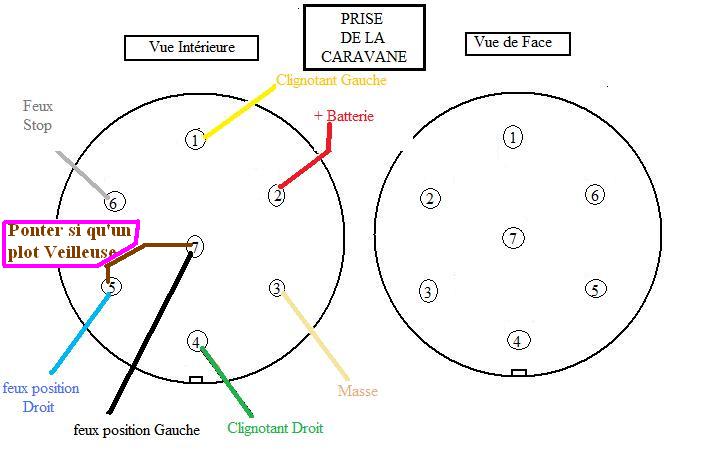

Jerome,pour refaire le branchement de la prise, pour ma part, je repartirais du faisceau d'origine de la caravane.
J'ai repéré sur quelques photos la fonction de certains fils en rapport du branchement sur les supports.
J'ai réalisé un mode opératoire pour le contrôle et le branchement du circuit 12V. de la caravane pour la mise en conformité en rapport d'un faisceau en 7 broches
(il nécessite un Ohmmètre/Voltmètre). Problème pour le transmettre 3 pages format A4 en Word (j'essaye en JPG).

: Prise male.jpg (34.27 Kio) Vu 13727 fois

Christophe

Hello !

la solidarité champenoise

Allez Jérôme fait nous un beau sapin de Noël

Gibus.57 · Message non lu par **Gibus.57** » jeu. 19 mars 2009 13:27

La suite ?

: Mode-Op003.jpg (85.12 Kio) Vu 13727 fois

Christophe

Re,

Gibus, tu as fait un boulot remarquable, le Jérôme te doit une fière chandelle.

Gibus.57 · Message non lu par **Gibus.57** » jeu. 19 mars 2009 13:45

Dernier,

: Prise-Véhicule.jpg (75.28 Kio) Vu 13722 fois

A la prochaine.

jerome51 · Message non lu par **jerome51** » jeu. 19 mars 2009 13:50

super ! Tu as fais un sacré boulot !!!

merci je vais regarder cela à tête reposée !!

Ps : tu es dans quel coin du 51...

Gibus.57 · Message non lu par **Gibus.57** » jeu. 19 mars 2009 14:02

C'est simple à faire avec un peu de connaissance en électricité voiture, mais pour quelqu'un qui ne connait pas plus dur.
Possibilité de mettre un relais sur le départ du +BAT avec interrupteur au tableau de bord. Pour ne pas vider sa batterie dans le cas d'un arrêt prolongé, dur dur
de mettre une manivelle sur le vilebrequin du DEF pour la mise en route.

Gibus.57

emma et jacky

Bonjour à tous!

@Gibus
Félicitations Gibus pour tous ces renseignements.
Vraiment sympa.

Jacky

Gibus.57 · Message non lu par **Gibus.57** » jeu. 19 mars 2009 14:07

Châlons en Champagne.
Je ne suis pas toujours sur la bécane, mais si tu rencontres un problème dans mes explications ou la réalisation des contrôles je surveillerai plus souvent jusqu'à la fin de la réalisation du branchement.

Jean-Marc · Message non lu par **Jean-Marc** » jeu. 19 mars 2009 18:23

Super tuto !

Gorlois · Message non lu par **Gorlois** » jeu. 19 mars 2009 23:15

Jean-Marc a écrit :Super tuto !

je dirais même plus... ça c'est un tuto a garder sous le coude... le top du top du parfait!!! MERCI

jerome51 · Message non lu par **jerome51** » sam. 21 mars 2009 15:54

décidément le sort s'acharne : mon testeur digital (le top ! ) a disparu !!! Aprés 4 h de recherches... un garage rangé complétement retourné et une paire de placard sans dessus , dessous ! RIEN ! Purée j'ai les nerfs !!! en plus mon 4x4 est au garage qui vient de me dire qu'il n'est pas fini !!!! J'ai le pare brise de ma mini qui a éclaté hier soir ! et là -dessus , j'ai zappé le changement de carte grise !!! et pour finir , Mon associé vient de me dire que l'on a un salon professionnel "pharmagora !! - J'ai vraiment les nerfs !!!

ZEN JEJE - je souffle, je respire ! cela va le faire!

Ce site est un peu une thérapie pour moi, j'évacue !!!

jerome51 · Message non lu par **jerome51** » sam. 21 mars 2009 17:20

bon je vais aller me laver ! ce soir on est invité .. ! donc je vais arrêter là mon bricolage !! Donc j'étais (raison testeur farceur et caché...) en train de m'occuper la "solette"?... bon je me suis dit facile, en 5 minutes , c'est torché !!! bon ok, c'était avoir de voir la profusion de piquets... qui a priori ne sont pas assortis !!! J'ai du mal à en trouvé 4 pareils... En plus sur le sol (cf photo) : j'ai des minis piquets dont j'ignore à quoi ils servent !
Donc ce soir, je récupère un testeur chez ma belle-mère, je répare ma prise et je monte cette satané solette !!!

06.08.33.15.40

Bonsoir,

Prends tout ça, les " VILLAGES " servent à ça, apprendre toutes les bidouilles du caravaning.

On fera une partie de Mikado

sam'suffy · Message non lu par **sam'suffy** » sam. 21 mars 2009 22:03

jerome51 a écrit :bon je vais aller me laver ! ce soir on est invité .. ! donc je vais arrêter là mon bricolage !! Donc j'étais (raison testeur farceur et caché...) en train de m'occuper la "solette"?... bon je me suis dit facile, en 5 minutes , c'est torché !!! bon ok, c'était avoir de voir la profusion de piquets... qui a priori ne sont pas assortis !!! J'ai du mal à en trouvé 4 pareils... En plus sur le sol (cf photo) : j'ai des minis piquets dont j'ignore à quoi ils servent !
Donc ce soir, je récupère un testeur chez ma belle-mère, je répare ma prise et je monte cette satané solette !!!

je savais pas qu'on pouvait monter une prise sur une solette

j'ai pas de testeur

alors j'attends la sortie pour apprendre à monter le auvent et faire rigoler les habitués

mais avant faut que je cherche la prise dans le baluchon de piquets

jerome51 · Message non lu par **jerome51** » dim. 22 mars 2009 14:20

bon ben les testeurs se sont tous volatilisés dans mon entourage !!! celui de la belle-mère envolé aussi !!!

Christophe

Hello !

Système Dém...de français :

Tu prends du fil électrique, une pile plate, deux trombones pour te fixer sur les lames de cuivre, une ampoule 6 V, et tu te positionnes aux extrémités à tester.

Christophe

Hello M'sieur Jérôme !

Alors, quel est le compte à rebours du WE ?

Recacapète nous tout ça depuis le bédut

jerome51 · Message non lu par **jerome51** » mar. 24 mars 2009 22:57

donc Carte grise à la préfecture Jeudi !
Electricité... grande inconnue..
Je récupère le 4x4 normalement cette semaine !!!

Pas de frigo, pas de auvent !
Et lilly a acheté une lampe à led sur batterie rechargeable pour l'intérieur....

Donc pour l'instant, on fait tout pour venir !

jerome51 · Message non lu par **jerome51** » jeu. 26 mars 2009 14:30

2 nouvelles :
ma femme a eu la carte grise ce matin !
et j'ai un testeur !!!

Christophe

jerome51 a écrit :2 nouvelles :
ma femme a eu la carte grise ce matin !

Manque plus que la plaque + 80 + 90

jerome51 a écrit :et j'ai un testeur !!!

Pourquoi faire ???

jerome51 · Message non lu par **jerome51** » ven. 27 mars 2009 08:09

Christophe a écrit :
jerome51 a écrit :2 nouvelles :
ma femme a eu la carte grise ce matin !
Manque plus que la plaque + 80 + 90

C'est pas une blague alors... ?

jerome51 a écrit :et j'ai un testeur !!!
Pourquoi faire ???

C'est pas faux !

Gibus.57 · Message non lu par **Gibus.57** » lun. 30 mars 2009 11:45

Bonjour,
Jérôme, je joints quelques photos pour une meilleure compréhension du branchement de la prise mâle en rapport de la prise femelle (ne pas tenir compte de la couleur
des fils de mon faisceau).
Pour la prise femelle sur le véhicule tracteur, il est possible qu'il n'y ait pas de fil de veilleuse de branché sur un des plots "5 ou 7". Dans ce cas, à l'intérieure de la prise mâle de la caravane, rajouter un fil pour ponter les plots "5 et7" de façon à avoir de l'éclairage D et G sur la cagouille.
Dans quel secteur Aisne/Marne.

: IMG_6487.jpg (48.84 Kio) Vu 13723 fois

J'espére qu'avec cela tu pourras finaliser ton branchement avant la fin de la semaine.
A la prochaine.

Gibus.57 · Message non lu par **Gibus.57** » lun. 30 mars 2009 11:53

J'espére qu'avec cela, tu pourras finaliser ton branchement avant la fin de la semaine.
A la prochaine
Gibus

jerome51 · Message non lu par **jerome51** » lun. 30 mars 2009 12:18

je vais essayer !

06.08.33.15.40

Encore un sacré coup de chapeau

à Gibus

jerome51 · Message non lu par **jerome51** » lun. 30 mars 2009 19:54

c'est clair gibus !!! super travail !!! j'espère que j'aurai le temps de m'y atteler !!!

grosse semaine professionnelle !

tintin · Message non lu par **tintin** » lun. 30 mars 2009 20:06

Bonjour Jerome, j'ai dans la triton de 78 le meme branchement que Gibus,a part que le bleu et noir (feux de position sont ensembles)Le plus permanent est Violet et la masse Rouge en 2,5 mm(les deux)
En esperant que cela t'aidera.
Bon courage et ne désespère pas.
A plus.

jerome51 · Message non lu par **jerome51** » mer. 1 avr. 2009 12:07

Ca y est , j'ai réussi et le frigo marche aussi ainsi que le transfo 12/220 V...

Jean-Marc · Message non lu par **Jean-Marc** » mer. 1 avr. 2009 12:09

Christophe · Message non lu par **Christophe** » mer. 1 avr. 2009 12:14

Hello Jérôme !

J'ai failli y croire !!!

tintin · Message non lu par **tintin** » mer. 1 avr. 2009 12:26

Bonjour Jerome,
Si ça peut te dépanner et que tu puisses venir avec ta cagouille, j'ai une glacière avec le transfo (220volts en 12 volts) ce qui peut te dépanner pour conserver au froid,réponds moi si cela t'intéresse.
A plus tard.

Jean-Marc · Message non lu par **Jean-Marc** » mer. 1 avr. 2009 22:24

Christophe a écrit :J'ai failli y croire !!!

moi >

jerome51 · Message non lu par **jerome51** » jeu. 2 avr. 2009 06:41

et oui c'était une blaque !!! un petit poisson d'avril...

vous m'en voulez pas trop ! j'ai pas résisté !!!

jerome51 · Message non lu par **jerome51** » ven. 3 avr. 2009 19:25

J'ai enfin la plaque (merci christophe, j'allais me barré avec la plaque de ma remorque !!!)

J'ai récupérer le 4x4 tout révisé avec le ct ok (ils ont juste oublié de me mettre un autoradio !)

j'ai posé la plaque d'immatriculation sur la caravane - bon mais c'est une longue et pas carré

!!

J'ai enfin compris les branchements de la prise grâce à gibus !!!!..

il me reste plus qu'à les tester ! demain matin.. car ma petite femme a pris le 4x4 pour aller bosser !!!

et elle rentre tard !! Demain matin ce sera la sanction du test - j'espère que j'ai bien tout compris !!!!!!

J'ESPERE !!!

Gibus.57 · Message non lu par **Gibus.57** » sam. 4 avr. 2009 11:55

BONJOUR Jérôme,

Tu en es ou du raccordement du DEF + caravane.

gibus

jerome51 · Message non lu par **jerome51** » dim. 5 avr. 2009 20:26

merci Gibus grâce à toi mon branchement avait l'air bon... A priori, le def avait aussi un souci de masse ! merci eribapompiersapeur à la combi eternelle et à Jérome du 77

Et le frigo marche en 220 v !

Très bon week-end en tout cas et merci à tous (dédicace spé. à sagamor, eribapompierapeur, Christophe, et l'homme de Normandie pour le remontant et le manger... et aux filles pour les crêpes du petit-déj ... !!!) ...;

et Nico du camping ! et tous les autres pour l'accueil !!

jerome51 · Message non lu par **jerome51** » lun. 13 avr. 2009 08:45

Christophe a écrit :Hello !

Je vais te trouver ça à La Rochelle Caravane , tu les auras le WE prochain lors de ton remontage.

salut Christophe, si tu vas à La Rochelle tu aurais moyen de voir s'il a des caches pour mes feux et les petites pièces pour mon gaz? merci jerome

06.08.33.15.40

Bonsoir,

Oh que oui, mais une petite photo de tes caches serait bienvenue.

Pour le gaz, de mémoire, c'est la pièce cassée en haut des robinets ???

jerome51 · Message non lu par **jerome51** » lun. 13 avr. 2009 19:12

ok...
je t'envoie cela ...

Pour la petite pièce , c'est cela... mais herry avait regardé et m'avait dit que je pouvais brancher la plaque en direct...
merci jerome...

Jean-Marc · Message non lu par **Jean-Marc** » lun. 13 avr. 2009 21:16

jerome51 dans un autre post a écrit :Herry, ma prise extérieure qui as du jeu et qui se coupe avec les fusibles en 220 v.. cela s'achète encore?
Merci jérome

regarde là http://www.leader-loisirs.com/socle-schuko-p-2578.html
ou
http://www.narbonneaccessoires.fr/bouti ... cts_id=679

si tu veux passer en norme européenne :
http://www.leader-loisirs.com/socle-enc ... -1683.html
ou
http://www.narbonneaccessoires.fr/bouti ... cts_id=669

jerome51 · Message non lu par **jerome51** » lun. 13 avr. 2009 21:29

merci Jean-marc...
Tu me conseilles quoi ancienne norme ou norme actuelle ?
Tant que j'y suis à faire une commande soit chez leader loisir ou à la rochelle, qui y a-t-il d'obligatoire la pompe en 220V, etc..? ...

Pour les feux, c'est le modèle, photo ci-joint (marque Hella)..

Pour les joints de fenetre arrière, porte et toit ? christophe t'en pense quoi , il a cela chez la rochelle... autrement si tu y va tu peux lui demander? ensuite je lui envoie un chèque avec les frais de port pour qu'il m'expédie les pièces...?

merci à tous... jérome

Jean-Marc · Message non lu par **Jean-Marc** » lun. 13 avr. 2009 22:49

Pour avoir eu les deux systèmes de prises, je trouve la p17 plus fiable, mais tu ne seras plus avec ce qui était monté à l'époque.

Qu'en pensent les autres ?

06.08.33.15.40

Bonsoir,

Jérôme n'ayant dans son jardin de borne P17, les autres non plus, je trouve plus judicieux de remonter identique à l'initial.

Et cela évitera qu'il se trompe dans le branchement

Demander à Mme l'autorisation pour la rallonge de la tondeuse et hop, il aura le 220 V

06.08.33.15.40

Bonjour,

La Rochelle Caravane m'a également fourni une triple vanne pour ton gaz

Nota pour bricoleur en herbe :

Une triple vanne n'est pas triple gag

Une photo arrivera un peu plus tard dans la journée

jerome51 · Message non lu par **jerome51** » mer. 15 avr. 2009 10:09

forumeribatouring a écrit :Bonsoir,

Jérôme n'ayant dans son jardin de borne P17, les autres non plus, je trouve plus judicieux de remonter identique à l'initial.

Et cela évitera qu'il se trompe dans le branchement

Demander à Mme l'autorisation pour la rallonge de la tondeuse et hop, il aura le 220 V

super merci !!!

Christophe

Hello !

Pour ta déco à la " Herry " :

Bon alors que nous fais tu cette semaine comme bricolage, il faut avancer, Landelles et l'Euro approchent à grands pas.

jerome51 · Message non lu par **jerome51** » ven. 24 avr. 2009 22:15

bientôt des photos du scoot... demain matin, je le fini, je prends l' aérographe !

Pour le boulot sur l'ériba du week ... essayé de convaincre mon beauf de m'aider à repeindre le toit de l'ériba !
