Problème reconnaissance couleur fil pour cablage 13 broches

[Ditel31]

Bonjour,

Je tente de câbler la prise 13 broches de ma Triton 2003, à priori no pb sauf que les couleurs de ma doc ne correspondent pas exactement aux couleurs des câbles de ma Triton.

Jusqu'à la prise 8 tout va bien, mais après par exemple la 9 "Brun / Bleu" ?? ou la 13 "Bleu / vert" j'ai des doutes et comme ce sont le + batterie et la masse....



Quelles sont les correspondances ??



Merci de vos conseils et éclairages...

Bonne soirée,
Gilles

[LANDERIBA]

Le chef avait mis ça en son temps le 18 janvier 2008:

prise 13 broches:

1 Feu Indicateur de Direction Gauche Jaune
2 Feu Arrière de Brouillard Bleu
3 Commun pour les broches 1,2 & 4-8 Blanc
4 Feu Indicateur de Direction Droit Vert
5 Feu de Position Droit Brun
6 Feux Stop Rouge
7 Feux de Position Gauche Noir
8 Feu de Recul Orange
9 +12 Volts Permanent Brun / Bleu
10 +12 Volts Après Contact Brun / Rouge
11 Commun pour la Broche 10 Blanc / Bleu
12 Broche de Codage (Broche 12 de la prise à connecter à la broche 3) Pas d'attribution
13 Commun pour la Broche 9 Blanc / Vert

Par ailleurs, je vous recommande de voir cette page web qui donne d'autres indications en fonction d'ordinateurs embarqués et d'anti-brouillard :

http://www.siarr.be/faisceaux.asp

Voir:
http://forumeribatouring.com/viewtopic. ... que+triton

A plouche

[lolofay]

Malheureusement l'Eriba construite en france est au normes allemandes !

je ne trouve rien dans mes plaquettes " francaises " ressemblant à tes couleurs de fils !

peut etre contacter les repreneurs de cernay .... ou chercher les cablages sur un site allemands ? vive l'europe ! lol

lolo

[Ditel31]

Merci, merci,

j'espère que je ne suis pas le seul possesseur d'Eriba avec ces couleurs de câble, bizarre, bizarre...

au pire je n'ai pas le frigo en 12v... mais on va bien trouver une solution.

Bonne soirée

[christian]

Bonsoir

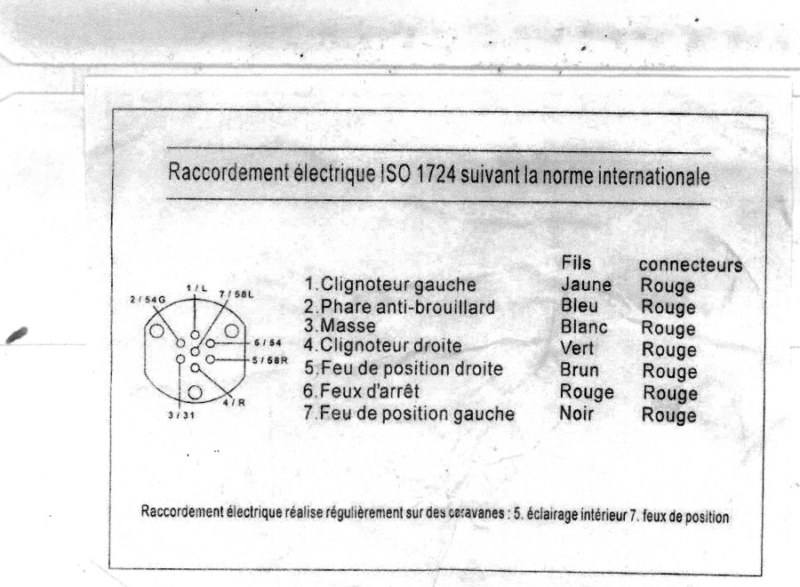

voila un plan pour une prise 13 broches
doc eriba

christian

[Ditel31]

Merci Christian,

superbes infos, on avance on avance,

en revanche est-ce que ça veut dire qu'il y a des câbles sans correspondance ? j'en suis étonné mais la nuit porte conseil....

Bonne soirée

[Ditel31]

Christian,

Pourrais-tu m'envoyer en MP la doc jaune Socket connection en grand format (pb de lecture) ?

Merci.

[christian]

voici le document en plus lisible

christian

[djef24]

c'est pourtant simple....comme disait Robert Lamoureux dans le film " le septième compagnie " ....tu mets le rouge avec le rouge , le bleu avec le bleu et le vert avec le vert
