Broche 10 (+ contact) non branchée

[JP62]

Bonjour

Une question précise, j'ai fait monter un attelage + prise 13 broches sur ma dacia sandero (Renault ne fait pas la 7+6 que j'aurai préférée).

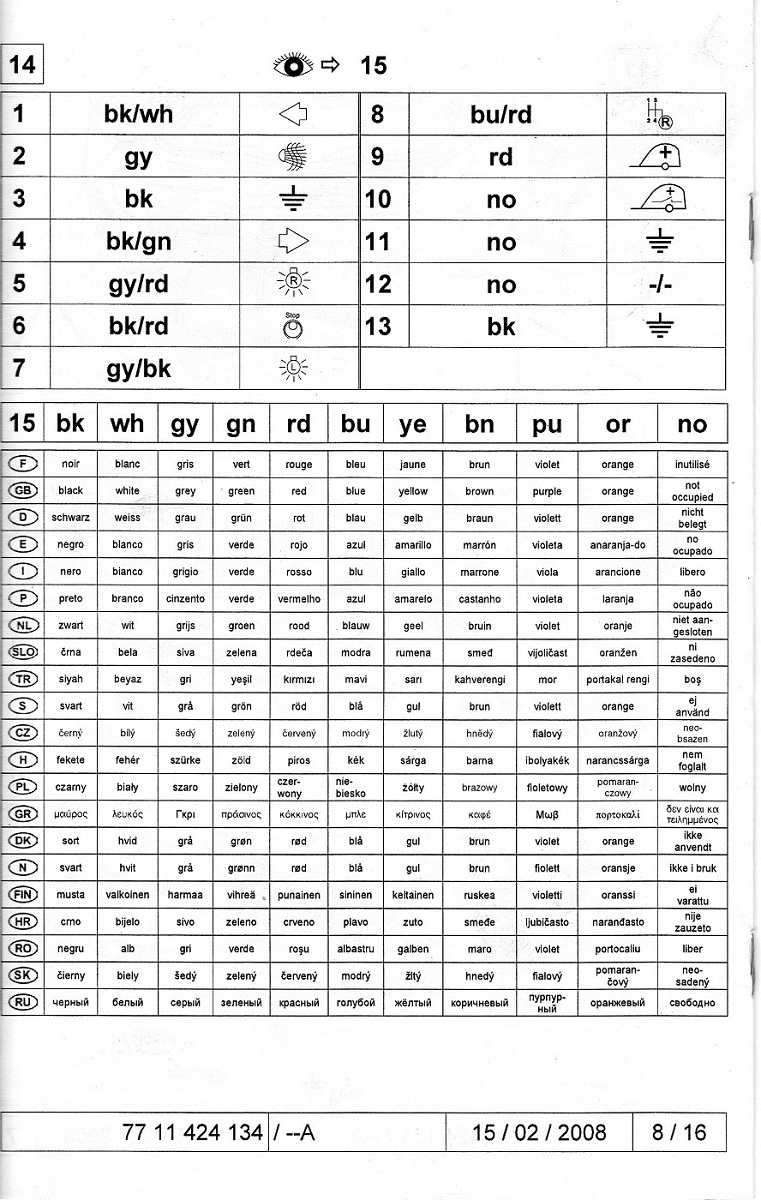

La broche 10 (+ contact) n'est pas cablée, est-ce normal ??, quand on regarde la notice ci-dessous, la 10 est inutilisée !!
Le frigo ne pourra donc fonctionner qu'avec la 9 (+ permanent), dois-je faire cabler la broche 10 ??
merci d'avance

[Boulhaya]

Ah, ces garagistes ! Il faut lesbousculer pour qu'ils connectent le 12 V permanent et encore plus pour qu'ils installent un 12V après contact. Si ta caravane est équipée d'un BIP, le frigo fonctionnera sur le 12 V en roulant, mais ATTENTION : ne pas oublier de couper le frigo en cas d'arrêt prolongé, sinon tu ne repartiras pas

[oscar]

Bonjour :-D

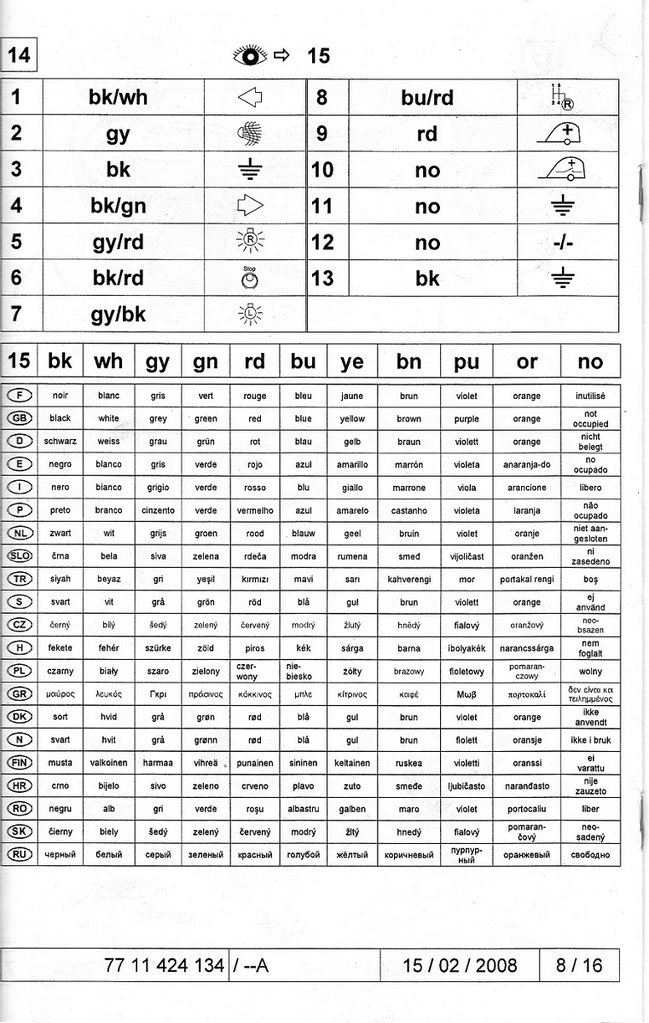

Au vu du plan d'origine Sandéro il me semble "logique"que le mécano n'ai pas ajouté un fil pour la broche 10 puisqu'il n'est pas prévu

Ce schéma ne respecte pas la norme de câblage 13 plots:
- la broche 10 doit être branchée sur un +12V après contact en fil de 4mm2 de section comme le préconise la doc
- il manque également la masse sur la broche 11 ( masse spécifique au contact 10 )

A moins de modification de câblage sur la caravane, le frigo ne fonctionnera pas sur la broche 9 car il n'y est pas branché

[JP62]

Bonjour et merci pour vos réponses

Mon garagiste est sympa, si je lui fournis la prise 6+7 broches + le câble 4mm2 , il me remplace la 13 broches par la nouvelle prise et tire le câble après contact jusqu'à la broche 10 et tout ça gratuitement.
Il ne me reste plus qu'à chercher la prise 7+6, le câble et un fusible je crois.
Merci encore pour votre aide précieuse
à bientôt JP

[oscar]

Bonjour,

A ne pas oublier, la masse sur la broche 11 de la voiture :-D sinon

[disco2magoliv]

Il ne me reste plus qu'à chercher la prise 7+6, le câble et un fusible je crois.

ça c'est pas compliqué...

http://www.leader-loisirs.com/socle-mul ... -1447.html
http://www.leader-loisirs.com/porte-fus ... -1412.html


Mais l'avantage d'une 13 broches c'est quelle se verrouille

Après les gouts et les couleurs

[moonarise]

L'avantage d'une 7+6 c'est que je peux brancher mes remorques en 7 broches...Et surtout! elle ne se vérouille pas !...Si t'oublies de débrancher...Aucun souci... ...Donc JP62, bon choix et bonne négo avec ton garage!

[disco2magoliv]

L'avantage d'une 7+6 c'est que je peux brancher mes remorques en 7 broches...Et surtout! elle ne se vérouille pas !...Si t'oublies de débrancher...Aucun souci... ...Donc JP62, bon choix et bonne négo avec ton garage!

C'est bien ce que je dis:" les gouts et les couleurs"....................

j'aime pas le vert c'est pour dire

[moonarise]

Moi non plus je n'aime pas le vert ...Mais je suis daltonien Et en plus je passe rapidement au rouge ...A bientôt?

[disco2magoliv]

: Et en plus je passe rapidement au rouge ...A bientôt?

rouge oui aussi @ +

[JP62]

Bonjour
Merci pour vos bons conseils !
Je vais donc m'orienter vers une prise 7+6, cela me permettra de pouvoir brancher une puck 120 (que je cherche toujours) ou une remorque, j'espère que la puck convoitée n'aura pas une prise 13 broches classique, au fait savez-vous quelles sont les pucks 120 (leur année ou à partir de quand) qui ont une 13 broches.
bonne journée à tous

[oscar]

Bonjour,

L'arrivée des 13 broches est assez récente: ma Triton jubilé de fin 97 en était équipée ( 13 broches Jeager)

Ceci dit, hormis le côté pratique des prises 7+6 pour ceux qui ont une autre remorque (c'est aussi mon cas mais j'ai un adaptateur) les prises Jeager issues de la technologie aéronautique ont de meilleurs contacts et se verrouillent
