Pour ta prise, à vue de nez d'après la photo, mais ce n'est pas facile :

Mais c'est vraiment pas sûr du tout, c'est par déduction que je trouve ça.

Si j'étais à ta place, je referais un faisceau neuf de la prise aux feux aux normes actuelles, en 13 broches pour avoir le 12 volts dans la caravane, ça peut être pratique lors d'une pose le soir pour manger un morceau on voit mieux ce qu'il y a dans l'assiette.

Merci... c'est obligé d'être en 13 broches pour avoir le 12 v dans la caravane ... ?

Bonsoir,

Le +12V arrive sur la broche 2 non câblée sur ta prise.
Il sert pour l'éclairage intérieur et le Frigo quand tu roules.
Tu tires un fil de la batterie du Def, tu y mets un porte fusible 10A

C'est sur la borne 2 dans les anciennes normes, maintenant la borne 2 est dédiée à l'anti brouillard.

Tout dépend donc de la voiture, car si elle est aux normes actuelles, il faudra allumer l'anti-brouillard arrière pour voir clair dans la caravane

Hello !

Vu que le Def est en 7 broches, reste en 7 sur la caravane.
Si l'anti-brouillard est branché sur ton attelage sur la borne 2, tu le vires, tu l'isoles et tu mets ta ligne +12V venant de la batterie.

Bonsoir,

C'est ce que Renault a fait en installant l'attelage de la caravane sur la Velsatis.
D'ailleurs, on doit passer le contrôle technique. Est-ce que vous savez si cela pose problème quand l'anti-brouillard ne focntionne plus?

A+

Emma

emma et jacky a écrit :Bonsoir,

C'est ce que Renault a fait en installant l'attelage de la caravane sur la Velsatis.
D'ailleurs, on doit passer le contrôle technique. Est-ce que vous savez si cela pose problème quand l'anti-brouillard ne focntionne plus?

A+

Emma

Hello Emma !

La déconnexion se fait au dos de la prise d'attelage, donc l'anti-brouillard de la voiture fonctionne toujours.
Pas de PB au contrôle technique

Bonsoir Christophe,

Qu'entends-tu par l'anti brouillard "fonctionne" toujours"?
En ce qui nous concerne, l'anti-brouillard de la voiture n'est plus en fonction depuis que l'attelage a été monté.

Emma

Emma,

Celui qui a fait le branchement a du se servir du 12V de l'anti-brouillard pour servir le 12V de la caravane.
Il n'a pas du tirer une ligne directe de la batterie

Hélas, là oui c'est pénalisant

Comment peut on faire ça sur du multiplexé ?
C'est couillon en plus.

Jean-Marc a écrit :Comment peut on faire ça sur du multiplexé ?
C'est couillon en plus.

Re,

Depuis le 01.01.1991 le feu de recul est obligatoire sur tous les véhicules.
De plus, pour les porte-charges avec éclairage (porte-vélos), tous les signaux lumineux doivent être reproduits, de telle sorte que la prise 7 plots ne suffit plus. idem anti-brouillard

Donc, cette manip est juste valable pour véhicules en 7 broches et caravanes d'avant cette date.

forumeribatouring a écrit :

Jean-Marc a écrit :Comment peut on faire ça sur du multiplexé ?
C'est couillon en plus.

Re,

Depuis le 01.01.1991 le feu de recul est obligatoire sur tous les véhicules.
De plus, pour les porte-charges avec éclairage (porte-vélos), tous les signaux lumineux doivent être reproduits, de telle sorte que la prise 7 plots ne suffit plus. idem anti-brouillard

Donc, cette manip est juste valable pour véhicules en 7 broches et caravanes d'avant cette date.

Bonjour à tous!

Voilà, je viens de prendre Rdv pour un controle technique de mon véhicule. (à faire depuis mi décembre 2008 , mais chut ...)
J'ai signalé au technicien que les feux anti-brouillard ne fonctionnent pas car comme nous la signalé Christophe, l'agent Renault a utilisé le fil + de ceux ci pour alimenter l'ériba en 12V. Pas malin certes, mais je ne fais pas obligation de contre-visite , c'est juste indiqué sur le rapport. Ouf !!!! Sauvé par le Gong, enfin pour le moment. Si la loi, change ...
Jacky.

idem.. j'ai mis le def en révision !!! ct à faire, révision, etc...

bon ben le frigo redémarre pas ! le moteur ne démarre pas à priori ! ;(

Bon ben si je veux venir au village... et avoir vérifier , je vais l'emmener au garage !

jerome51 a écrit :bon ben le frigo redémarre pas ! le moteur ne démarre pas à priori ! ;(

Bon ben si je veux venir au village... et avoir vérifier , je vais l'emmener au garage !

salut jerome il n'y a pas de moteur sur ce genre de frigo donc laisse branché et attend un bon moment et vérifier s'il fait du froid

ah ah intéressant ... !! je vais voir cela !
et il ne fait aucun mais vraiment aucun bruit ! c'est normal?

oui pas de bruit, c'est normal. Mets un thermomètre à frigo dedans pour vérifier la température ou un bac à glaçons par exemple si il y a un compartiment approprié. Laisse toute une nuit pour voir...

Au fait, en fin de compte l'anti brouillard qui ne fonctionne pas n'âpparaît pas du tout sur le contrôle, du coup: CT vierge!

Emma

bon les nouvelles... pour le frigo :
Nous ne procèderons pas à une mise en "bières " mais à une mise à la déchetterie... car aprés 24 heures... les glaçons ne sont même pas figés !!! j'ai l'impression que le courant passe pas entre nous et cette cagouille ! et pas du tout entre l'histoire du frigo, la prise caravane !!!

A quoi sert cette chose sur la paroi du fond en bas à l'intérieur du frigo? l rond blanc à l'air d'être un réglage qui tourne... et le rouge (il ne fait rien) !

jerome51 a écrit :bon les nouvelles... pour le frigo :
Nous ne procèderons pas à une mise en "bières " mais à une mise à la déchetterie... car après 24 heures... les glaçons ne sont même pas figés !!! j'ai l'impression que le courant passe pas entre nous et cette cagouille ! et pas du tout entre l'histoire du frigo, la prise caravane !!!

A quoi sert cette chose sur la paroi du fond en bas à l'intérieur du frigo? l rond blanc à l'air d'être un réglage qui tourne... et le rouge (il ne fait rien) !

Ce ne serait pas un bidule pour vider l' eau de fonte, par hasard ?

Je dis ça mais c' est une simple supposition, peut être qu' il y en a qui pourront te renseigner intelligemment.

c'est à 7 cm du bas du frigo ...

Hello !

Ça fait 38 ans que je fais du camping/caravaning, et je me passe toujours de réfrigérateur
Donc tu peux attendre encore quelques jours pour que l'on mette la main sur une notice de ta "glacière" , non ???

Re,

Il n'y a plus de notice de dispo, ni chez Electrolux, ni sur le web.

Ce réfrigérateur était monté sur les Bay Westfallia VW dans les années 1970.
Sa fabrication se faisait en UK à partit de l'année 1969.

Déchetterie, tu disais ?
Vois le mail que je t'ai envoyé et après oui, il faudra se résoudre à .............

Bonjour,
Jerome,pour refaire le branchement de la prise, pour ma part, je repartirais du faisceau d'origine de la caravane.
J'ai repéré sur quelques photos la fonction de certains fils en rapport du branchement sur les supports.

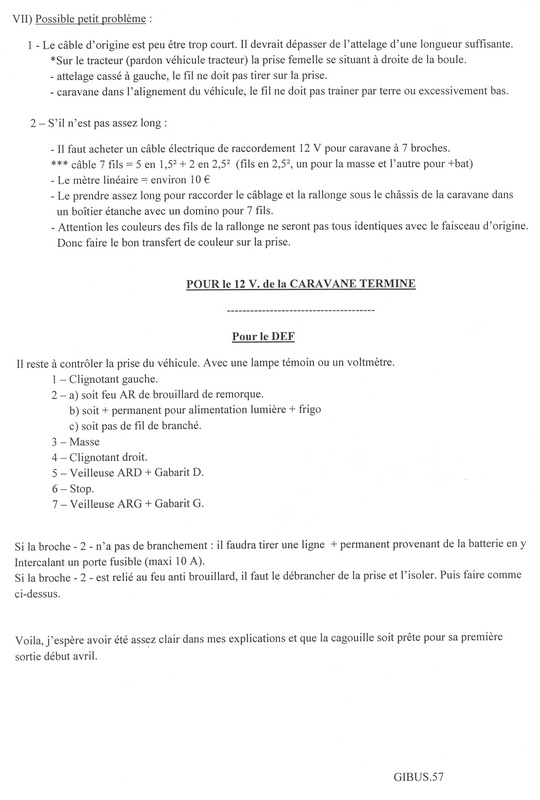

J'ai réalisé un mode opératoire pour le contrôle et le branchement du circuit 12V. de la caravane pour la mise en conformité en rapport d'un faisceau en 7 broches
(il nécessite un Ohmmètre/Voltmètre). Problème pour le transmettre 3 pages format A4 en Word (j'essaye en JPG).

Hello !

la solidarité champenoise

Allez Jérôme fait nous un beau sapin de Noël

La suite ?

Re,

Gibus, tu as fait un boulot remarquable, le Jérôme te doit une fière chandelle.

Dernier, A la prochaine.

super ! Tu as fais un sacré boulot !!!


merci je vais regarder cela à tête reposée !!

Ps : tu es dans quel coin du 51...

C'est simple à faire avec un peu de connaissance en électricité voiture, mais pour quelqu'un qui ne connait pas plus dur.
Possibilité de mettre un relais sur le départ du +BAT avec interrupteur au tableau de bord. Pour ne pas vider sa batterie dans le cas d'un arrêt prolongé, dur dur
de mettre une manivelle sur le vilebrequin du DEF pour la mise en route.

Gibus.57

Bonjour à tous!

@Gibus
Félicitations Gibus pour tous ces renseignements.
Vraiment sympa.

Jacky

Châlons en Champagne.
Je ne suis pas toujours sur la bécane, mais si tu rencontres un problème dans mes explications ou la réalisation des contrôles je surveillerai plus souvent jusqu'à la fin de la réalisation du branchement.

Super tuto !

Jean-Marc a écrit :Super tuto !

je dirais même plus... ça c'est un tuto a garder sous le coude... le top du top du parfait!!! MERCI

décidément le sort s'acharne : mon testeur digital (le top ! ) a disparu !!! Aprés 4 h de recherches... un garage rangé complétement retourné et une paire de placard sans dessus , dessous ! RIEN ! Purée j'ai les nerfs !!! en plus mon 4x4 est au garage qui vient de me dire qu'il n'est pas fini !!!! J'ai le pare brise de ma mini qui a éclaté hier soir ! et là -dessus , j'ai zappé le changement de carte grise !!! et pour finir , Mon associé vient de me dire que l'on a un salon professionnel "pharmagora !! - J'ai vraiment les nerfs !!!

ZEN JEJE - je souffle, je respire ! cela va le faire!

Ce site est un peu une thérapie pour moi, j'évacue !!!

bon je vais aller me laver ! ce soir on est invité .. ! donc je vais arrêter là mon bricolage !! Donc j'étais (raison testeur farceur et caché...) en train de m'occuper la "solette"?... bon je me suis dit facile, en 5 minutes , c'est torché !!! bon ok, c'était avoir de voir la profusion de piquets... qui a priori ne sont pas assortis !!! J'ai du mal à en trouvé 4 pareils... En plus sur le sol (cf photo) : j'ai des minis piquets dont j'ignore à quoi ils servent !
Donc ce soir, je récupère un testeur chez ma belle-mère, je répare ma prise et je monte cette satané solette !!!

Bonsoir,

Prends tout ça, les " VILLAGES " servent à ça, apprendre toutes les bidouilles du caravaning.

On fera une partie de Mikado

jerome51 a écrit :bon je vais aller me laver ! ce soir on est invité .. ! donc je vais arrêter là mon bricolage !! Donc j'étais (raison testeur farceur et caché...) en train de m'occuper la "solette"?... bon je me suis dit facile, en 5 minutes , c'est torché !!! bon ok, c'était avoir de voir la profusion de piquets... qui a priori ne sont pas assortis !!! J'ai du mal à en trouvé 4 pareils... En plus sur le sol (cf photo) : j'ai des minis piquets dont j'ignore à quoi ils servent !
Donc ce soir, je récupère un testeur chez ma belle-mère, je répare ma prise et je monte cette satané solette !!!

je savais pas qu'on pouvait monter une prise sur une solette
j'ai pas de testeur alors j'attends la sortie pour apprendre à monter le auvent et faire rigoler les habitués mais avant faut que je cherche la prise dans le baluchon de piquets

bon ben les testeurs se sont tous volatilisés dans mon entourage !!! celui de la belle-mère envolé aussi !!!

Hello !

Système Dém...de français :

Tu prends du fil électrique, une pile plate, deux trombones pour te fixer sur les lames de cuivre, une ampoule 6 V, et tu te positionnes aux extrémités à tester.

Hello M'sieur Jérôme !

Alors, quel est le compte à rebours du WE ?

Recacapète nous tout ça depuis le bédut

donc Carte grise à la préfecture Jeudi !
Electricité... grande inconnue..
Je récupère le 4x4 normalement cette semaine !!!
Pas de frigo, pas de auvent !
Et lilly a acheté une lampe à led sur batterie rechargeable pour l'intérieur....
Donc pour l'instant, on fait tout pour venir !

2 nouvelles :
ma femme a eu la carte grise ce matin !
et j'ai un testeur !!!

jerome51 a écrit :2 nouvelles :
ma femme a eu la carte grise ce matin !

Manque plus que la plaque + 80 + 90

jerome51 a écrit :et j'ai un testeur !!!

Pourquoi faire ???

Christophe a écrit :

jerome51 a écrit :2 nouvelles :
ma femme a eu la carte grise ce matin !

Manque plus que la plaque + 80 + 90

C'est pas une blague alors... ?

jerome51 a écrit :et j'ai un testeur !!!

Pourquoi faire ???

C'est pas faux !

Bonjour,

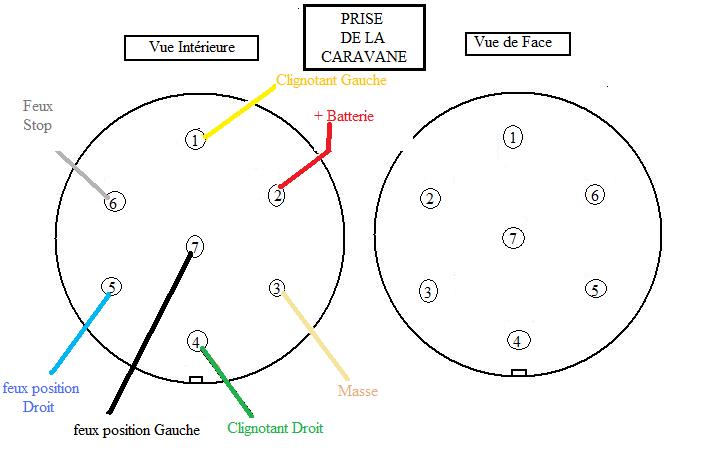

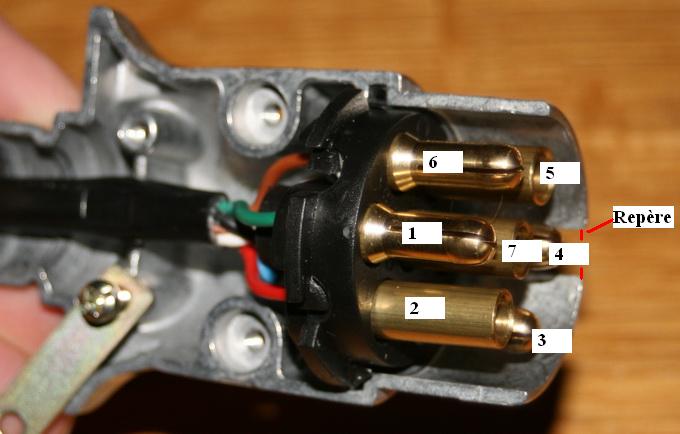

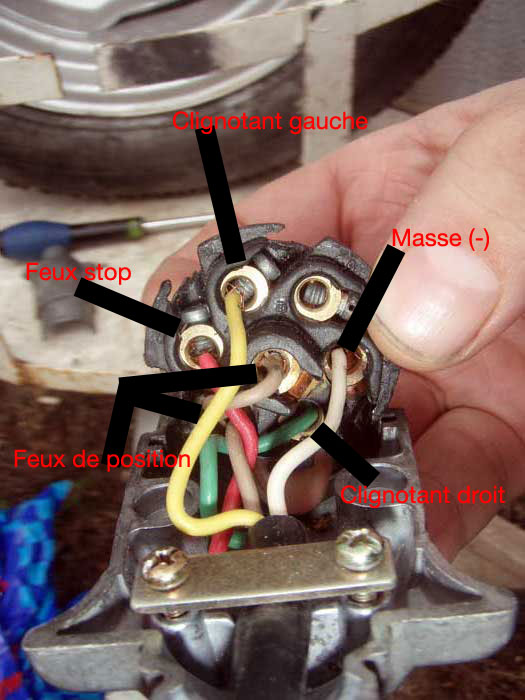

Jérôme, je joints quelques photos pour une meilleure compréhension du branchement de la prise mâle en rapport de la prise femelle (ne pas tenir compte de la couleur
des fils de mon faisceau).

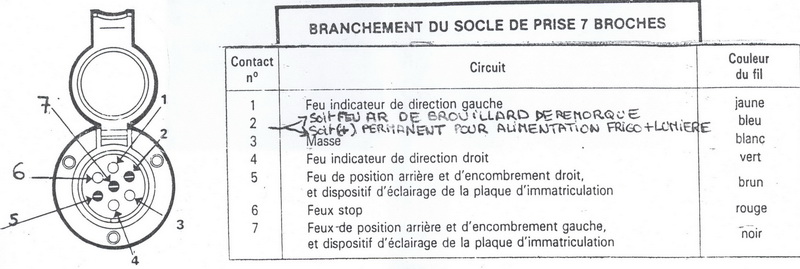

Pour la prise femelle sur le véhicule tracteur, il est possible qu'il n'y ait pas de fil de veilleuse de branché sur un des plots "5 ou 7". Dans ce cas, à l'intérieure de la prise mâle de la caravane, rajouter un fil pour ponter les plots "5 et7" de façon à avoir de l'éclairage D et G sur la cagouille.
Dans quel secteur Aisne/Marne. J'espére qu'avec cela tu pourras finaliser ton branchement avant la fin de la semaine.
A la prochaine.

J'espére qu'avec cela, tu pourras finaliser ton branchement avant la fin de la semaine.
A la prochaine
Gibus

je vais essayer !

Encore un sacré coup de chapeau à Gibus

c'est clair gibus !!! super travail !!! j'espère que j'aurai le temps de m'y atteler !!! grosse semaine professionnelle !

Bonjour Jerome, j'ai dans la triton de 78 le meme branchement que Gibus,a part que le bleu et noir (feux de position sont ensembles)Le plus permanent est Violet et la masse Rouge en 2,5 mm(les deux)
En esperant que cela t'aidera.
Bon courage et ne désespère pas.
A plus.
