Projet modification cuisine Triton

Message non lu par chataigne42 »

Bonjour

Afin de pouvoir nous passer de camping ou au moins limiter l'usage des sanitaires communs cet été (si on passe les vacances pour surveiller que les enfants se sont bien lavé les mains 30s en revenant des toilettes, vu qu'on en a 4, ça va être galère...), nous cherchons à nous doter d'un peu plus d'autonomie.

Côté eau, pas de souci, nous avons 45L dans le van qui tracte

Côté électricité, c'est prévu, montage d'une batterie auxiliaire rechargée en roulant par le tracteur (voir sujet https://www.forumeribatouring.com/viewt ... 29&t=11066)

Par contre, niveau sanitaire et froid, il faut prévoir quelque chose.

Notre Triton de 1972 n'a pas de cabinet de toilette. Pour le lavage des mains, c'est pas grave, mais pour douche et WC, c'est plus compliqué.

Donc l'idée c'est d'utiliser une cabine de douche extérieure, une douche solaire décathlon Image

et une toilette chimique portable
https://www.lulukabaraka.com/fitxaProdu ... ucte=PD976
J'ai choisi celle-ci car déjà, prendre un truc sans marque pour ce genre de produits, sans moi. Ensuite, elle est plus compact que les Thetford avec une assise au final aussi large (du moins me semble-t-il)

L'autre aspect, c'est le froid. Le frigo trimixte marche bien en 230V, mais jamais testé au 12V ( et ça pompe un max) et pas au gaz. Et j'ai le souvenir d'une frigo de puk ou le fort vent soufflait la flamme sans arrêt par l'évacuation des gaz. En plus, en gaz, nous serons sur bouteille, et ça serait bien qu'une 6kg nous fasse la saison complète.

Donc après une expérience concluante dans le van, je me suis tourné vers une glacière à compression
https://www.lulukabaraka.com/fitxaProdu ... ucte=NFR40

Et il faut ensuite loger tout ça.

Du coup, l'idée, c'est de modifier la cuisine pour accueillir ces nouveaux éléments

Voici la cuisine d'origine
rendu cuisine 0.jpg
rendu cuisine 0.jpg (40.86 Kio) Consulté 525 fois
Et voici le projet
rendu cuisine 1.jpg
rendu cuisine 1.jpg (68.75 Kio) Consulté 525 fois
rendu cuisine 2.jpg
rendu cuisine 2.jpg (48.97 Kio) Consulté 525 fois
rendu cuisine 3.jpg
rendu cuisine 3.jpg (40.49 Kio) Consulté 525 fois
rendu cuisine 4.jpg
rendu cuisine 4.jpg (47.6 Kio) Consulté 525 fois
La glacière sera sur coulisses à billes, le WC dans une niche dédiée (avec la place au fond pour les produits) et une niche encore à gauche pour des produits d'entretien.
Le but étant aussi d'avoir un placard entièrement fermé pour le WC chimique, l'odeur des produits étant assez persistante.
Les deux tiroirs offriront des rangements plus pratique qu'un placard profond en placé au raz du sol

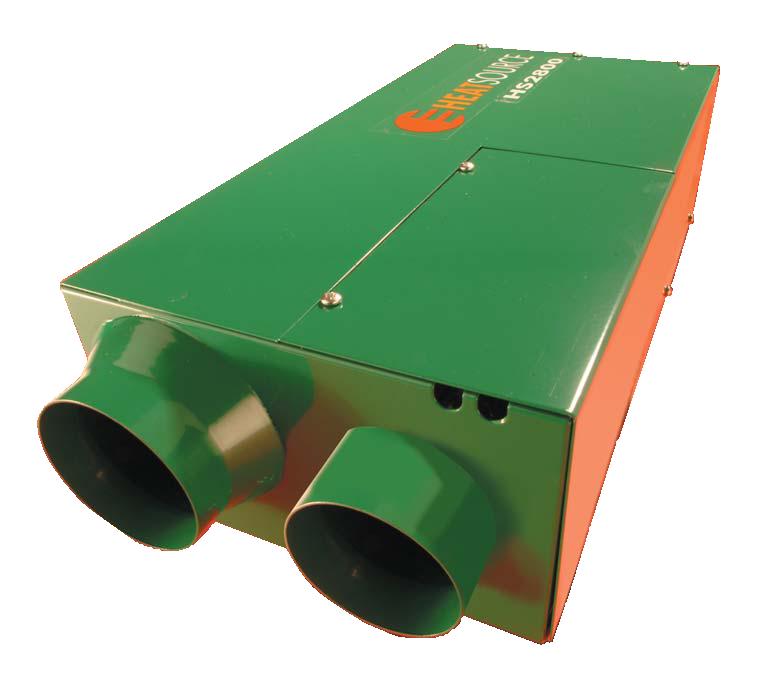

et pour finir, ayant une batterie et du gaz, on va monté un chauffage comme ça en remplacement du vieux Truma dont la sortie des gaz sous plancher ne correspond plus aux normes modernes

https://www.propexheatsource.co.uk/heaters/hs2800

Est-ce que des campeurs avisés auraient des avis, des remarques ou des critiques avant qu'on se lance dans la menuisierie ?

Merci d'avance

Avatar de l’utilisateur
mapomme
Messages : 713
Inscription : dim. 18 oct. 2015 14:44
Modèle de caravane : Famillia et Voilier Daïmio 23
prénom : Noël
Localisation : 25
Contact :

Re: Projet modification cuisine Triton

Message non lu par mapomme »

Critiques, remarques ?
8|
Je suis déjà très impressionné.
:super:

Vivement la suite.

MApomme
Sacrifier la jeunesse et les retraités, c’est détruire la société

Avatar de l’utilisateur
Boulhaya
Messages : 5691
Inscription : dim. 2 août 2009 12:32
Modèle de caravane : Troll 95 TL
prénom : Marcel
Localisation : Côte picarde - Baie de Somme
Contact :

Re: Projet modification cuisine Triton

Message non lu par Boulhaya »

Bien cogitées tes modifications ; mais as tu tenu compte du passage de roue qui risque fort de compliquer ton projet ?
Bien, l'idée de monter la glacière sur un plancher coulissant :super:

Avatar de l’utilisateur
chataigne42
Messages : 201
Inscription : sam. 21 avr. 2018 06:43
Modèle de caravane : Triton 1972 + VW T3 1987
prénom : Thomas
Localisation : 42 nord
Contact :

Re: Projet modification cuisine Triton

Message non lu par chataigne42 »

Oui, je l'ai mesuré. On le voit sur la photo de face portes ouvertes. C'est lui délimite le côté de la niche du WC. Ça a été une contrainte dans le choix des éléments, WC notamment (vu le prix de glacière, c'était celle la et pas une autre)

Avatar de l’utilisateur
Boulhaya
Messages : 5691
Inscription : dim. 2 août 2009 12:32
Modèle de caravane : Troll 95 TL
prénom : Marcel
Localisation : Côte picarde - Baie de Somme
Contact :

Re: Projet modification cuisine Triton

Message non lu par Boulhaya »

Ne pas oublier qu'il faut laisser libre l’ouïe d'aération, ce qui n'est pas très compatible avec ton projet

Avatar de l’utilisateur
chataigne42
Messages : 201
Inscription : sam. 21 avr. 2018 06:43
Modèle de caravane : Triton 1972 + VW T3 1987
prénom : Thomas
Localisation : 42 nord
Contact :

Re: Projet modification cuisine Triton

Message non lu par chataigne42 »

J'ai déjà dans le van une glacière montée avec le même jeu pour le passage de l'air, et ça fonctionne très bien depuis des années. Et puis je garde les grilles d'aération du frigo d'origine (une dans le plancher, une en hauteur). La section de passage de l'air entre la glacière et les parois est supérieure à celle des trous.

Avatar de l’utilisateur
Ddu01
Messages : 758
Inscription : sam. 4 mars 2017 18:39
Modèle de caravane : ERIBA TRITON GT 418 tractée par SUBARU FORESTER
prénom : Danielle et Michel
Localisation : AIN

Re: Projet modification cuisine Triton

Message non lu par Ddu01 »

:hello: Plusieurs réflexions
faire du camping sauvage et avoir un peu d'autonomie c'est un rêve.
Mais 4 enfants, plus les parents, la gestion de l'eau va être difficile, ainsi que celle du WC Chimique qui se remplit vite...sans compter les odeurs...
:flow: Dan.
« Veux-tu être heureux ? Donne du bonheur… » (Saint-Exupéry)

Avatar de l’utilisateur
chataigne42
Messages : 201
Inscription : sam. 21 avr. 2018 06:43
Modèle de caravane : Triton 1972 + VW T3 1987
prénom : Thomas
Localisation : 42 nord
Contact :

Re: Projet modification cuisine Triton

Message non lu par chataigne42 »

vu le contexte, je doute que ce soit des voyages au long cours. Pour les toilettes, c'est plus du dépannage, on a 4 garçons, ça simplifie des trucs...

En fait, si les campings sont ouverts, c'est là qu'on ira principalement, mais ça nous permettra de ne pas envoyer systématiquement les gamins aux sanitaires. Vu comme la propreté est déjà limite dans certains campings quelque fois, et compte tenu de leur situation financière, je vois mal les terrains embaucher le personnel nécessaire pour assurer le nettoyage et la désinfection plus réguliers des espaces communs. Si on peut éviter la promiscuité...
Dans ce cas, les WC seront dehors, dans ça :
Les 45L d'eau du van (plus la boisson), ça nous permettra quand même d'alterner une nuit ou deux en sauvage et terrain de camping

De plus, nous particip(i)ons régulièrement à des WE entre combi VW, et c'est souvent du sauvage. Ca apportera un peu de confort

Avatar de l’utilisateur
chataigne42
Messages : 201
Inscription : sam. 21 avr. 2018 06:43
Modèle de caravane : Triton 1972 + VW T3 1987
prénom : Thomas
Localisation : 42 nord
Contact :

Re: Projet modification cuisine Triton

Message non lu par chataigne42 »

J'ai attaqué le démontage des éléments aujourd'hui.

Et du coup, je me suis rendu compte que le tuyau de l'évier allait passer en plein dans le futur tiroir de gauche.

Du coup, je revois un peu la disposition des rangements. Ca sera même un peu plus simple à fabriquer
rendu cuisine 2-1.jpg
rendu cuisine 2-1.jpg (98.88 Kio) Consulté 391 fois
rendu cuisine 2-2.jpg
rendu cuisine 2-3.jpg
rendu cuisine 2-3.jpg (89.51 Kio) Consulté 391 fois
rendu cuisine 2-4.jpg
rendu cuisine 2-4.jpg (88.02 Kio) Consulté 391 fois

Avatar de l’utilisateur
Nico
Messages : 16
Inscription : dim. 19 avr. 2020 16:30
Modèle de caravane : Troll 550 de 2019
prénom : Nicolas
Localisation : Hérault
Contact :

Re: Projet modification cuisine Triton

Message non lu par Nico »

Bonjour,
Ta glacière à compression est très bien, mais elle consomme 4 Ah en 12 V, donc en terme d'autonomie, ce n'est pas une solution adaptée selon moi. En effet, Tu auras besoin de 4 x 24 = 96 Ah par jour seulement pour la glacière !
Ces glacières sont très bien, mais pour fonctionner sur secteur, et éventuellement sur batterie le temps d'un trajet.
Il y a des glacières trimix, mais dans ce cas, il est peut-être préférable de faire réparer ton réfrigérateur pour le basculer sur le gaz. L'autonomie en caravane comme en camping-car passe nécessairement par le gaz selon moi.
Espérant t'avoir été utile,
Amicalement,
Nicolas.

Avatar de l’utilisateur
chataigne42
Messages : 201
Inscription : sam. 21 avr. 2018 06:43
Modèle de caravane : Triton 1972 + VW T3 1987
prénom : Thomas
Localisation : 42 nord
Contact :

Re: Projet modification cuisine Triton

Message non lu par chataigne42 »

Non, elle consomme 4A en fonctionnement, mais elle ne tourne pas en continu. Elle donnee pour 1.3Ah pour 32 degrés extérieur et 5 degrés intérieur. On a déjà une waeco dans le camion et sa doit consommer dans ces eaux la, on tient plus de 24h sans aucune recharge et avec tous les autres usages 12v.

Et ça fait vraiment du froid, avec une puissance de froid supérieur au vieux trimixte installé, et moins de chaleur dans l'habitacle. En été, tout le plan de cuisson fait radiateur avec le vieux frigo

Avatar de l’utilisateur
chataigne42
Messages : 201
Inscription : sam. 21 avr. 2018 06:43
Modèle de caravane : Triton 1972 + VW T3 1987
prénom : Thomas
Localisation : 42 nord
Contact :

Re: Projet modification cuisine Triton

Message non lu par chataigne42 »

En tous cas, la place est bientôt prête. J'ai plus qu'à finaliser les plans au mm près, comme ce commanderai le bois déjà tout découpé (sauf ajustage à la forme de la paroi et trous de passage de câbles
Le chauffage aussi est démonté, y compris la niche je vais refaire un habillage à l'aplomb de la penderie. Avec un peu de chance, le chauffage soufflant propex va tenir en travers juste en avant du passage de roue.
Au passage, la carpette a pris chaud avec l'ancien Truma

Avatar de l’utilisateur
chataigne42
Messages : 201
Inscription : sam. 21 avr. 2018 06:43
Modèle de caravane : Triton 1972 + VW T3 1987
prénom : Thomas
Localisation : 42 nord
Contact :

Re: Projet modification cuisine Triton

Message non lu par chataigne42 »

Le projet est en cours...
La glacière coulisse bien et j'ai trouvé par où faire passer son cordon d'alimentation.
Elle a au moins 3-4cm de chaque côté pour respirer et l'aération haute de l'ancien trimixte donne juste au dessus
Le logement du WC est impec en profondeur, on peut stocker les produits derrière. Il faudra que je le cale avec des bandes de mousse en latéral.
Le tiroir intermédiaire coulisse impeccable.

Resteront les façades, les verrous, et retirer le gaz et tout l'électricité (ca j'aime bien)

Avatar de l’utilisateur
LANDERIBA
Messages : 11414
Inscription : sam. 1 nov. 2008 13:37
Modèle de caravane : Familia de 1992 + Defender 110 de 1998. Land 109 de 1972.
prénom : J-Pierre + Marie-Thé
Localisation : Centre Bretagne Pontivy Morbihan
Contact :

Re: Projet modification cuisine Triton

Message non lu par LANDERIBA »

:hello:

La nuit il ne faudra pas se tromper, et tirer le frigo au lieu du chiotte !!!
OK :jesors: :sivousme: :mdr3: :mdr1:
BZH : Bienvenue en Zone Humide Image
Vieillir, c'est la seule façon de vivre longtemps............

Avatar de l’utilisateur
chataigne42
Messages : 201
Inscription : sam. 21 avr. 2018 06:43
Modèle de caravane : Triton 1972 + VW T3 1987
prénom : Thomas
Localisation : 42 nord
Contact :

Re: Projet modification cuisine Triton

Message non lu par chataigne42 »

:hehe:

Non, pour le chiotte, c'est juste un stockage... à l'étape, il est pas forcément censé être dedans... enfin, on verra bien

Avatar de l’utilisateur
djef24
Messages : 7448
Inscription : mar. 16 févr. 2010 10:59
Modèle de caravane : Eriba troll jaune ( jubilé ) de 1998
prénom : Jean-François
Localisation : Sud Périgord noir
Contact :

Re: Projet modification cuisine Triton

Message non lu par djef24 »

A l'étape il mettra son chiotte dehors , de préférence à l'ombre derrière une haie de façon à ne pas ètre vu des voisins mais bien sur il faudra éviter les bruits incongrus :mdr1: :mdr1: :mdr1: :mdr3: :mdr3: :mdr3: ça c'est du camping , du vrai ......... :mdr2:
systèmes d'exploitation : Ubuntu-mate , Lubuntu ( linux ) et Windows 10
A la r'voyure
djef

Avatar de l’utilisateur
chataigne42
Messages : 201
Inscription : sam. 21 avr. 2018 06:43
Modèle de caravane : Triton 1972 + VW T3 1987
prénom : Thomas
Localisation : 42 nord
Contact :

Re: Projet modification cuisine Triton

Message non lu par chataigne42 »

:hehe: :hehe: :hehe:
