Bonjour et Bonne année à tous,
Pour utiliser le barbecue gaz "Cadac safari chef" et, au besoin, la plaque 2 feux, j'ai installé (en m'inspirant de ce qu'avait fait jpmfr.comtois) une alimentation depuis l'installation existante, en tube cuivre 6/8.

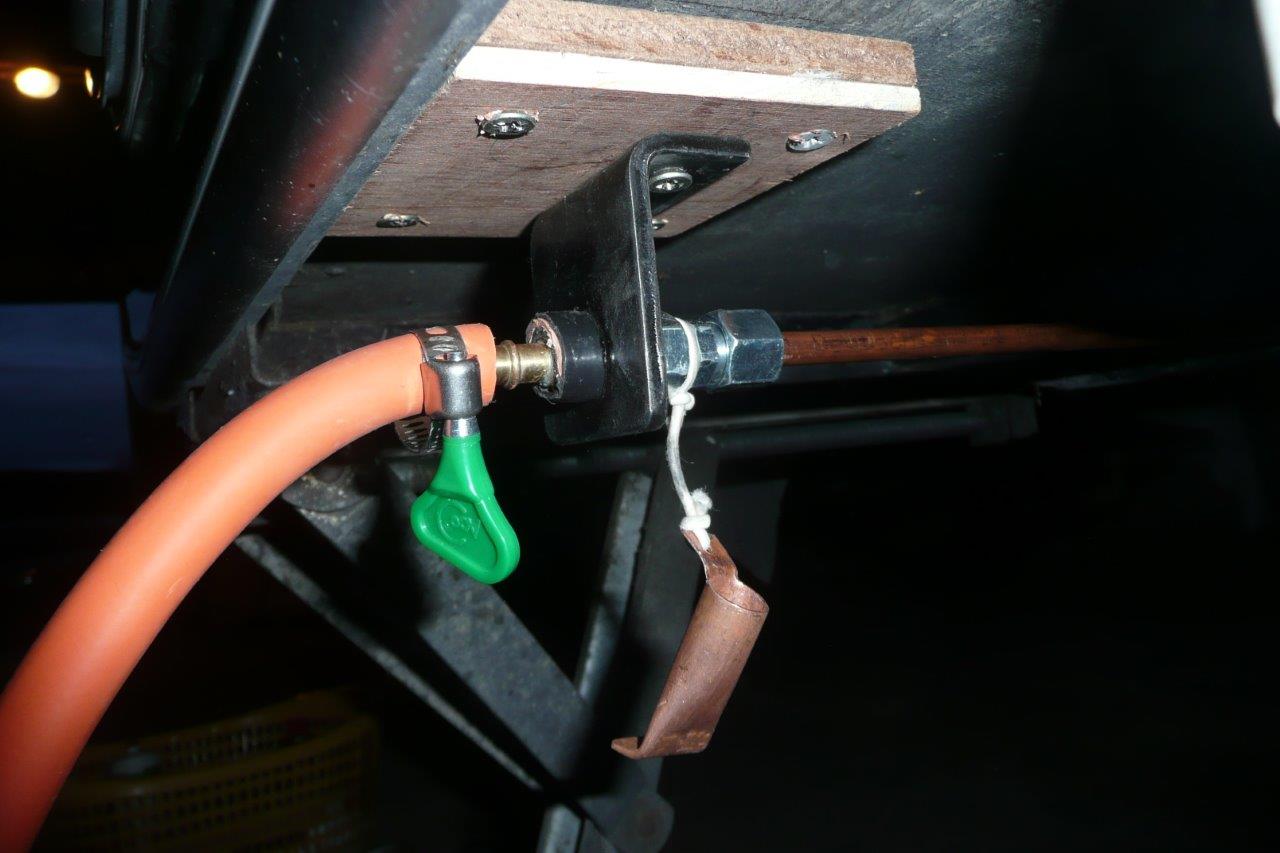

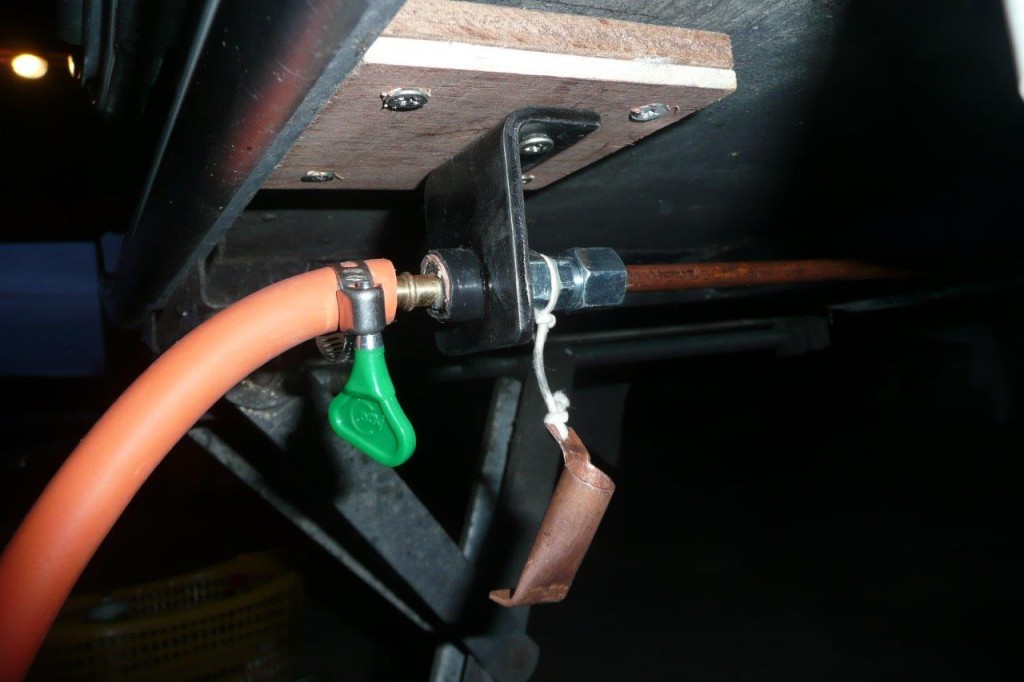

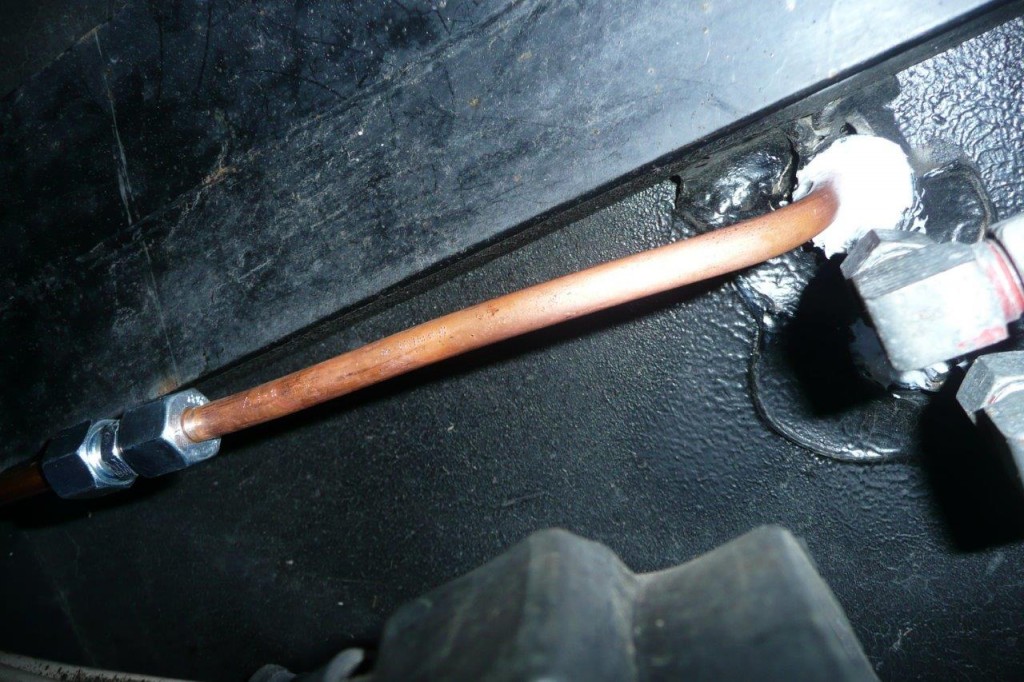

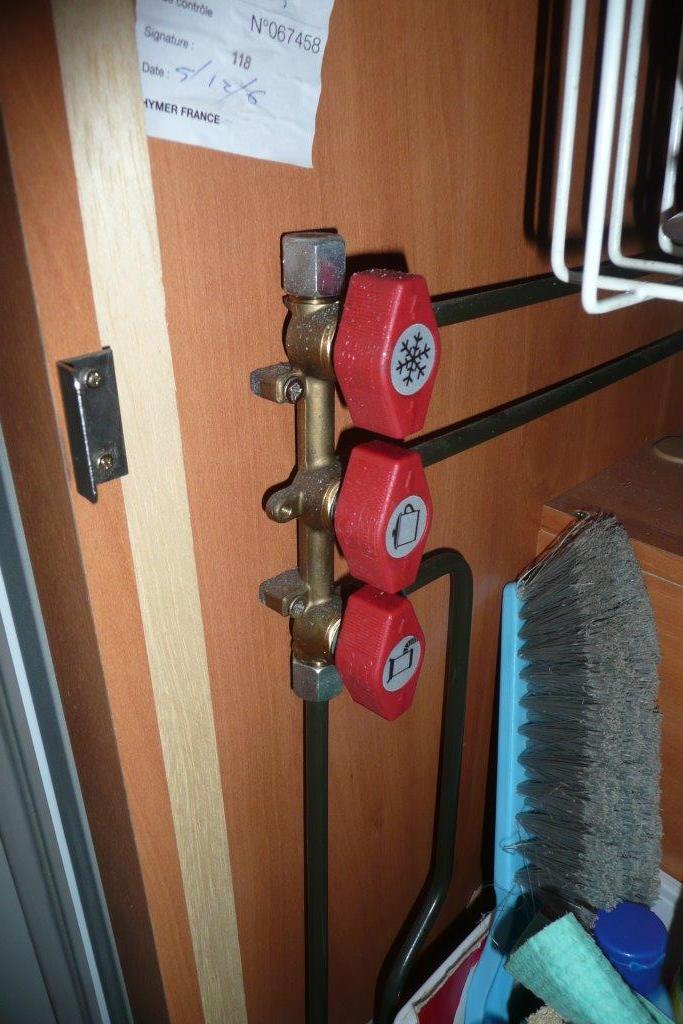

Au-dessus de la nourrice (ou vanne 3 voies) façon d'une crosse, pose d'un robinet de coupure, traversée du plancher (sans perçage) par le passe tuyau existant, longé la sous-face du plancher contre un tube 60x40 jusqu'à la sortie sur le côté, en-dessous de la trappe d'accès au coffre sous le lit.
Plus besoin d'emmener, sortir et rentrer la bouteille camping-gaz 3 kg.

Préparation des matériaux nécessaires Et voilà, prêts à repartir
Cdl
Gérard

Super installation, tu es l'plombier-bier-bier, tu as un bô métier etc...etc...
Une question c'est quoi cet enrouleur sous la caravane, pas facile d'accès ???

A plouche

Très propre cette installation !! Il y a aussi un bloc 3 prises derrière l'enrouleur . dit nous tout drareg !! Cdlt

Slt GéGé, super

c'est aussi une modif que j'aimerais faire, un jour peut-être avé le temps qui me manque.

salute, binbin

Bien content que mon idée soit reprise!!

...la tienne et celle de quelques autres aussi ...

http://forumeribatouring.com/viewtopic.php?f=27&t=1249

C'est très astucieux et la réalisation semble parfaite.

deblec06 a écrit :...la tienne et celle de quelques autres aussi ...

http://forumeribatouring.com/viewtopic.php?f=27&t=1249

Merci aussi à toi pour ton ingénieux système support porte-vélos

binbin

Bonsoir,
Je pensais bien que vous me poseriez ce genre de questions......(enrouleur, PC....)
Vous trouverez toutes les réponses ci-dessous:

http://forumeribatouring.com/viewtopic. ... 947#p90688
http://forumeribatouring.com/viewtopic. ... 947#p90816

Non je ne suis pas plombier, ni même grand bricoleur. Dans une première vie j'étais technicien bâtiment, dans une seconde vie responsable de service dans un organisme territorial de logement social (H...M) et enfin dans une troisième vie: retraité....
Mais avec un peu de recherche, de réflexion et aussi, bien sur, d'aide des éribistes on y arrive.
J'ai simplement eu besoin de l'aide d'un copain ancien plombier pour "chauffer" le cuivre pour que je puisse faire les coudes.

Cdl
Gérard

drareg a écrit : Plus besoin d'emmener, sortir et rentrer la bouteille camping-gaz 3 kg.

Préparation des matériaux nécessaires

Travail soigné

deblec06 a écrit :...la tienne et celle de quelques autres aussi ...

http://forumeribatouring.com/viewtopic.php?f=27&t=1249

Merci pour ce lien que je n'avais pas visité

N'étant pas aussi bricoleur que "drareg", j'ai besoin de savoir si on peut installer sur un circuit gaz d'une caravane un tuyau souple inox. Ce tuyau passera dessus le frigo qu'il doit alimenter.

Merci, cordialement,

Pour l'arrivée du gaz au robinet ou vers le bruleur ??

A plouche

comme jpg76 n 'etant pas specialement bricoleur , si je devais faire une installation similaire (sortie de gaz pour
alimenter fourneau sous auvent ) je me raccorderai à la ligne qui alimente le frigo environ 1m à parcourir et
cela d autant plus que je ne me sers jamais du frigo en option gaz. Y voyez vous un inconvénient? présicion
mon frigo est à G de la porte comme sur les 430 ; les 530 et les 552 ?

jfl

lucien79 a écrit :

comme jpg76 n 'etant pas specialement bricoleur , si je devais faire une installation similaire (sortie de gaz pour
alimenter fourneau sous auvent ) je me raccorderai à la ligne qui alimente le frigo environ 1m à parcourir et
cela d autant plus que je ne me sers jamais du frigo en option gaz. Y voyez vous un inconvénient? présicion
mon frigo est à(G) de la porte comme sur les 430 ; les 530 et les 552 ?

jfl

dit moi tout jf tu as trouvé le point G de ton frigo

Merci landeriba,

Il s'agit du tuyau qui va au robinet et non au bruleur. Ce tuyau peut chauffer un peu, mais il y a 2 ventilateurs pour refroidir l'arrière du frigo.

Cordialement,

Bonjour

Je ne crois pas que l'usage d'un tuyau souple soit dérangeant.
Seulement le tuyau ne doit pas bouger car en roulant il pourrait éventuellement détériorer quelque chose par frottement voir lui même.

Cela est valable pour toutes les "installations" dans un matériel roulant (tuyaux, câbles, belle mère...)

Beau travail
Mais attention installation non homologuée!!!!!!!!!!!!!!
il faut savoir qu'il y a encore peu de temps l'option prise gaz extérieur avec raccord automatique (voir Truma) était interdite pour les caravanes françaises ou étrangéres destinées au marché Français

Effectivement, c'est pour changer le tuyau rigide en souple. Une raison particulière ??
Il ne doit pas frotter et être fixé pour ne pas bouger.
Ce qui est interdit c'est ça: (image du forum par Marmotte 86)


Un tuyau souple qui passe une cloison sans protection et en permanence, là je pense que c'est uniquement lors de l'utilisation à l'arrêt.

A plouche

Bonjour,
Vous avez raison, uniquement à l'arrêt pour alimenter la plaque de cuisson dans l'auvent, en déplacement le tuyau souple orange est enlevé et stocké dans la caravane
A+

Attention aux "bidouillages" dans la caravane avec des tuyaux souples : danger !

Il est préférable d'utiliser du cuivre et de le fixer solidement à la structure.
Pour les installations similaires à celles d'origine, il convient, comme l'a fait notre ami drareg, de prendre du cuivre "écroui" (en barres) pour une parfaite compatibilité avec les olives en laiton.
On peut utiliser du cuivre "recuit" (en couronne) à condition d'insérer un fourreau prévu à cet effet dans le tube à l'endroit du sertissage car ce cuivre est mou et sujet à l'écrasement, et dans le temps : déformations et risques de fuites...

Enfin un conseil : pour une sortie sous auvent, il est souhaitable de mettre la vanne d'arrêt à l'intérieur près de la clarinette et de la fermer systématiquement en dehors des périodes d'utilisation afin d'éviter que n'importe qui puisse manipuler le gaz à l'extérieur en votre absence, notamment... les enfants...

@++

Un passe fils comme il y a juste au dessus (à déboucher) ne pourrait nuire

A plouche

Je parle des installations fixes, bien sûr !

lucien79 a écrit :

comme jpg76 n 'etant pas specialement bricoleur , si je devais faire une installation similaire (sortie de gaz pour
alimenter fourneau sous auvent ) je me raccorderai à la ligne qui alimente le frigo environ 1m à parcourir et
cela d autant plus que je ne me sers jamais du frigo en option gaz. Y voyez vous un inconvénient? présicion
mon frigo est à G de la porte comme sur les 430 ; les 530 et les 552 ?

jfl

Bonsoir,
Je préfère avoir une alimentation séparée pour chaque appareil, c'est pour cela que je me suis raccordé à la nourrice; chaque appareil est complètement indépendant avec son propre robinet de coupure. Je préfère aussi l'installation en tube rigide à l'intérieur et sous le plancher plutôt qu'en souple.
Gérard

Michigan a écrit :Beau travail
Mais attention installation non homologuée!!!!!!!!!!!!!!
il faut savoir qu'il y a encore peu de temps l'option prise gaz extérieur avec raccord automatique (voir Truma) était interdite pour les caravanes françaises ou étrangéres destinées au marché Français

Bonsoir,
D'accord avec toi, l'option prise gaz ext est peut-être interdite pour......................mais ne voit-on pas beaucoup d'étranger qui ont ce type d'installation (sur le côté du véhicule: cara ou campingcar), avec un tuyau souple orange (parfois de bonne longueur....) raccordé à la tétine, et le robinet de coupure est à l'extérieur, il est vrai dans une trappe fermée.
Mon robinet de coupure est à l'ntérieur.
Cdl
Gérard

Merci pour vos réponse à ma question. Je vais précisé un peu le but de ma demande.

J'ai installé sur ma caravane un ensemble de deux ventilateurs comme ceux vendus dans le commerce. Ce système n'est pas assez efficace quand il fait vraiment chaud. je prévois donc de mettre des ventilos plus puissants et mieux placés.

Pour ce faire, il me faut déplacer le tuyau rigide qui doit d'ailleurs être en fer. C'est très compliqué, il faut sortir le frigo entre autre.

Donc, j'avais pensé qu'en coupant le tuyau fer à l'endroit qui me gêne et le remplacer par le flexible inox je solutionnerais mon problème.

Ce n'est certainement pas la meilleure solution, mais c'est celle que je me sens apte à faire.

Cordialement,

Regarde dans le post "landeriba dans ses œuvres", j'ai fait une installation de plusieurs ventilateurs dont 2 soufflent directement sur le radiateur, le 3ème étant un extracteur sur la grille haute. C'est peut être transposable à ta
Voir en date du 7 aout 2014
http://forumeribatouring.com/viewtopic. ... 5&start=50
De plus en cas de forte chaleur le frigo à absorption est limite dès que la température dépasse 40°. Il est préférable de mettre la paroi frigo coté ombre, voir l'ombrager si possible.

A plouche
