Bonjour,

Je cherche un rail mâle pour Familia de 95 mais pour faire un lit suspendu du coup je recherche plutôt une version alu plutôt que la version plastique de chez NarbAcc..

Est-ce que quelq'un a déjà commandé la référence "Rail de table ALUMINIUM le jeu" chez camping car +
https://www.camping-car-plus.com/index. ... m_produit=



Les côtes ont l'air correctes...

[cedric]

Bonjour à tous,

J'étais à la recherche du lit superposé optionnel pour accueillir un bébé dans notre Familia 3 places...

Il est disponible chez Eriba sous la référence n°2807439, j'ai eu du mal a trouver la référence mais pour info avec les mots "bank bed" on fini par trouver.

C'est une belle option mais le prix aussi, environ 500 € !
https://www.xn--hymer-original-zubehr-0 ... lit-enfant

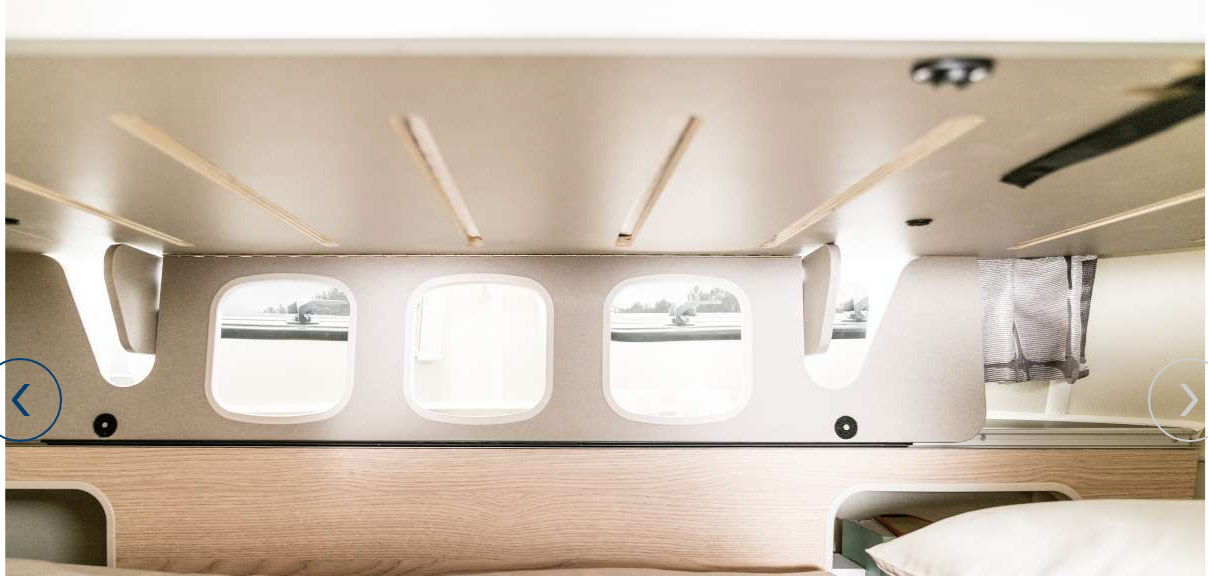

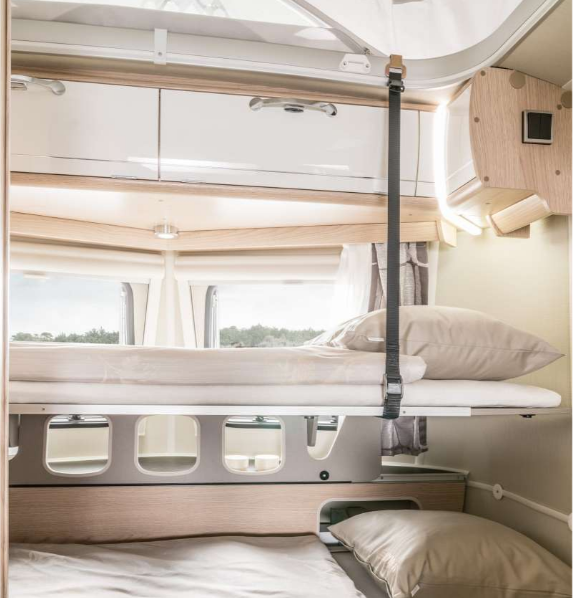

Vue générale:

Capture d’écran 2020-06-05 à 13.57.09.png (384.54 Kio) Vu 9852 fois

Détail dessous:

Le système est très malin: fixation sur rail de table d'un côté et suspendu à des sangles de l'autre. La jonction support au niveau du rail / lit se fait avec une charnière dont l'équerrage est assuré par des équerres articulées faites dans le même matériau.

Du coup je vais le réaliser moi même et je vous propose de suivre la réalisation!
A priori, côté fourniture: rail de table mâle / contreplaqué / charnières / sangle et côté outils défonceuse, j'ai pour faire ça bien

[LANDERIBA]

Bonjour,

Je cherche un rail mâle pour Familia de 95 mais pour faire un lit suspendu du coup je recherche plutôt une version alu plutôt que la version plastique de chez NarbAcc..

Est-ce que quelq'un a déjà commandé la référence "Rail de table ALUMINIUM le jeu" chez camping car +
https://www.camping-car-plus.com/index. ... m_produit=



Les côtes ont l'air correctes...

Ce matériel a bien l'air OK !!!

JP

PS: j'ai fusionné les deux topic

[LANDERIBA]

Du coup je vais le réaliser moi même et je vous propose de suivre la réalisation!

Au poil, je m'abonne au sujet

JP

[Les Comtois]

Voilà que JP va emmener les petits enfants en caravane....

[cedric]

On commence par le ‘sommier’ en attendant le rail commandé chez cc+

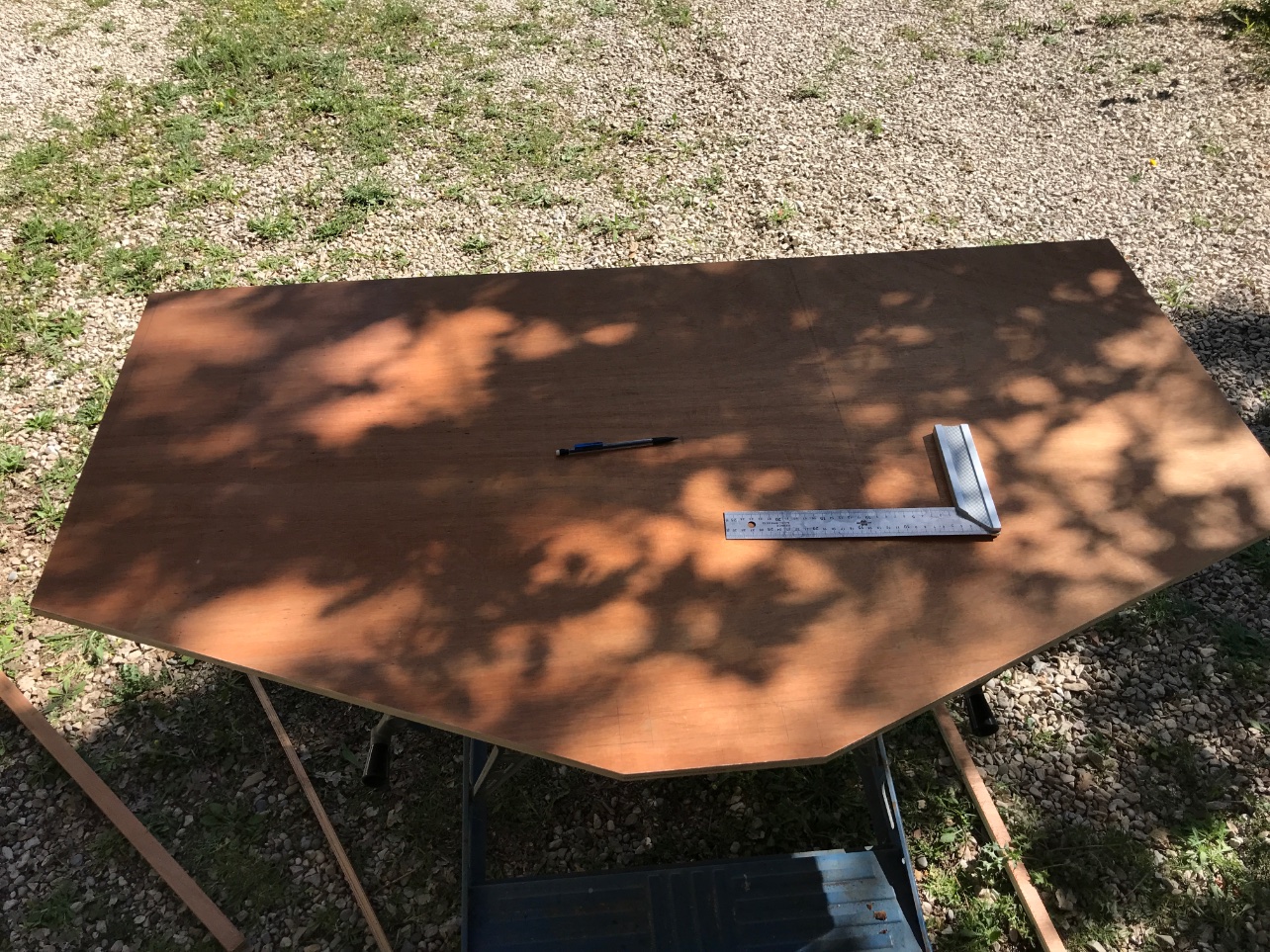

Découpe cp16mm environ 140x55 aux extrémités puis reduit a 71x60 au niveau du rail + encore un peu:

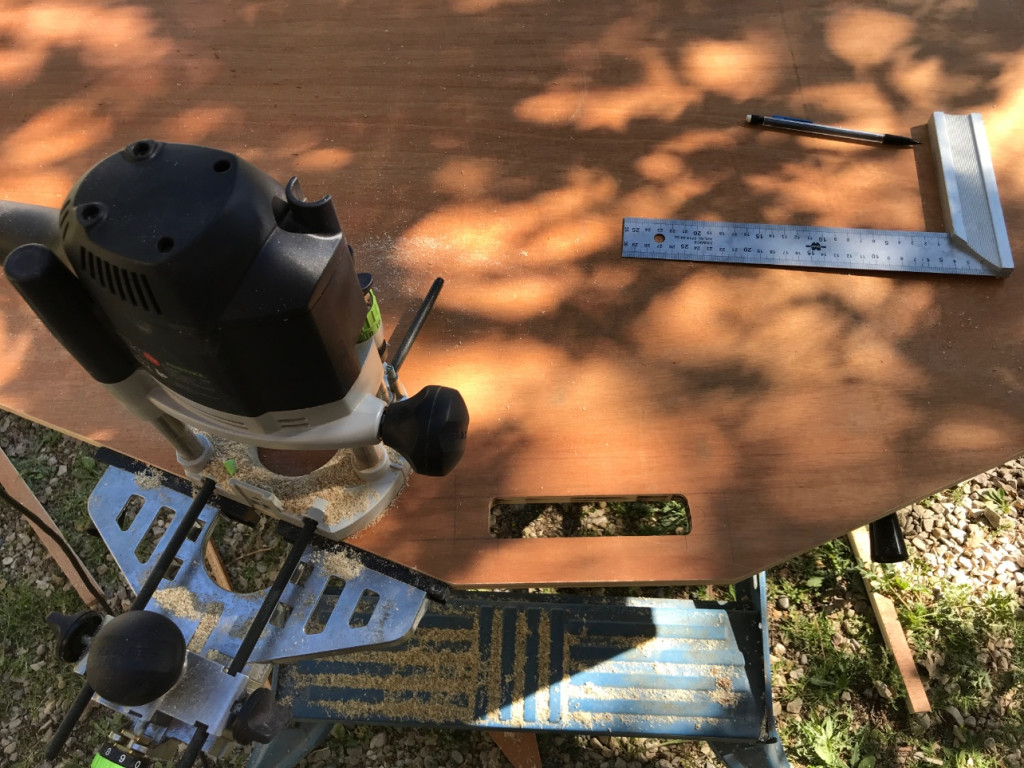

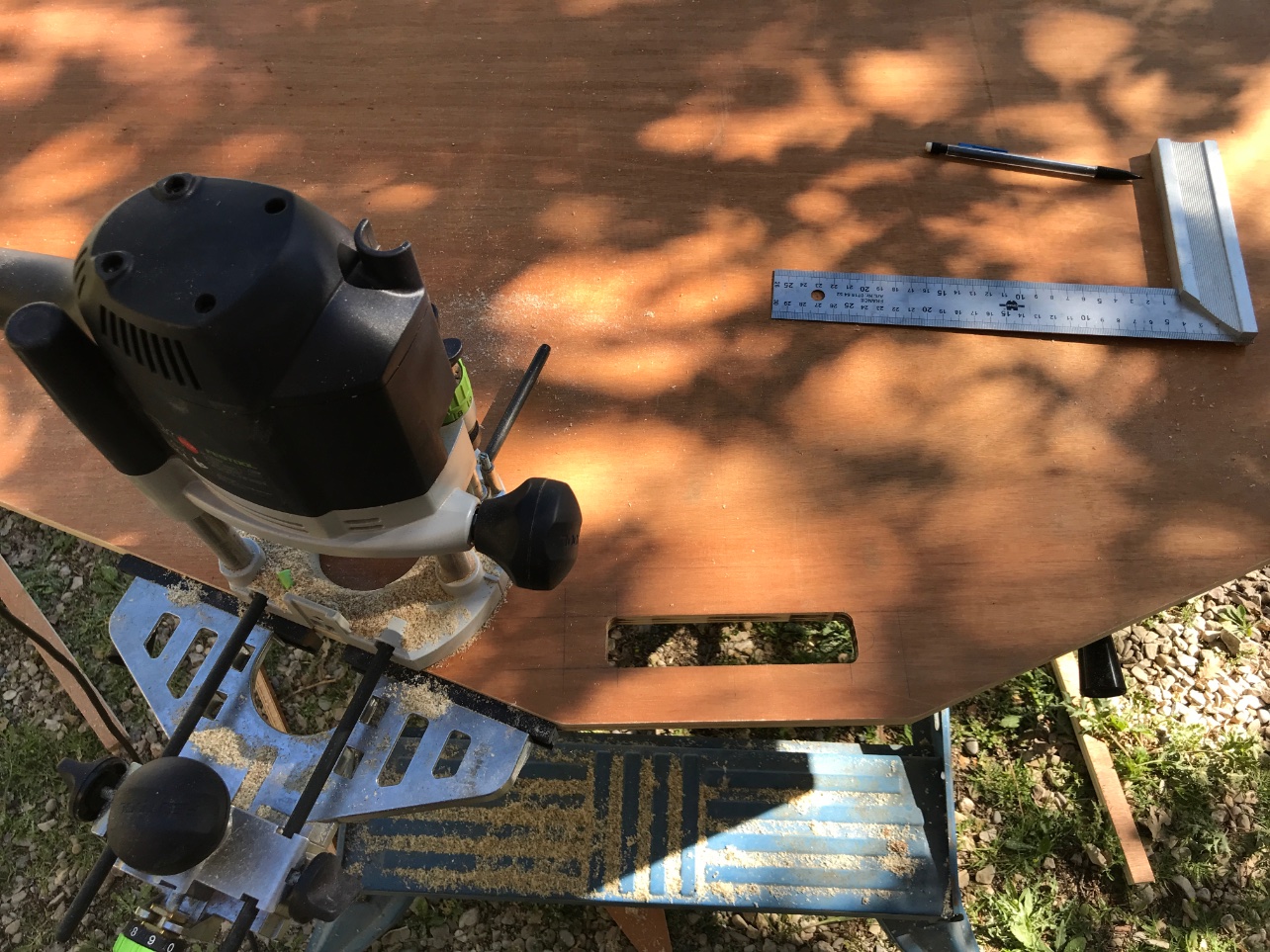

Le encore un peu c’est pour une poignée:

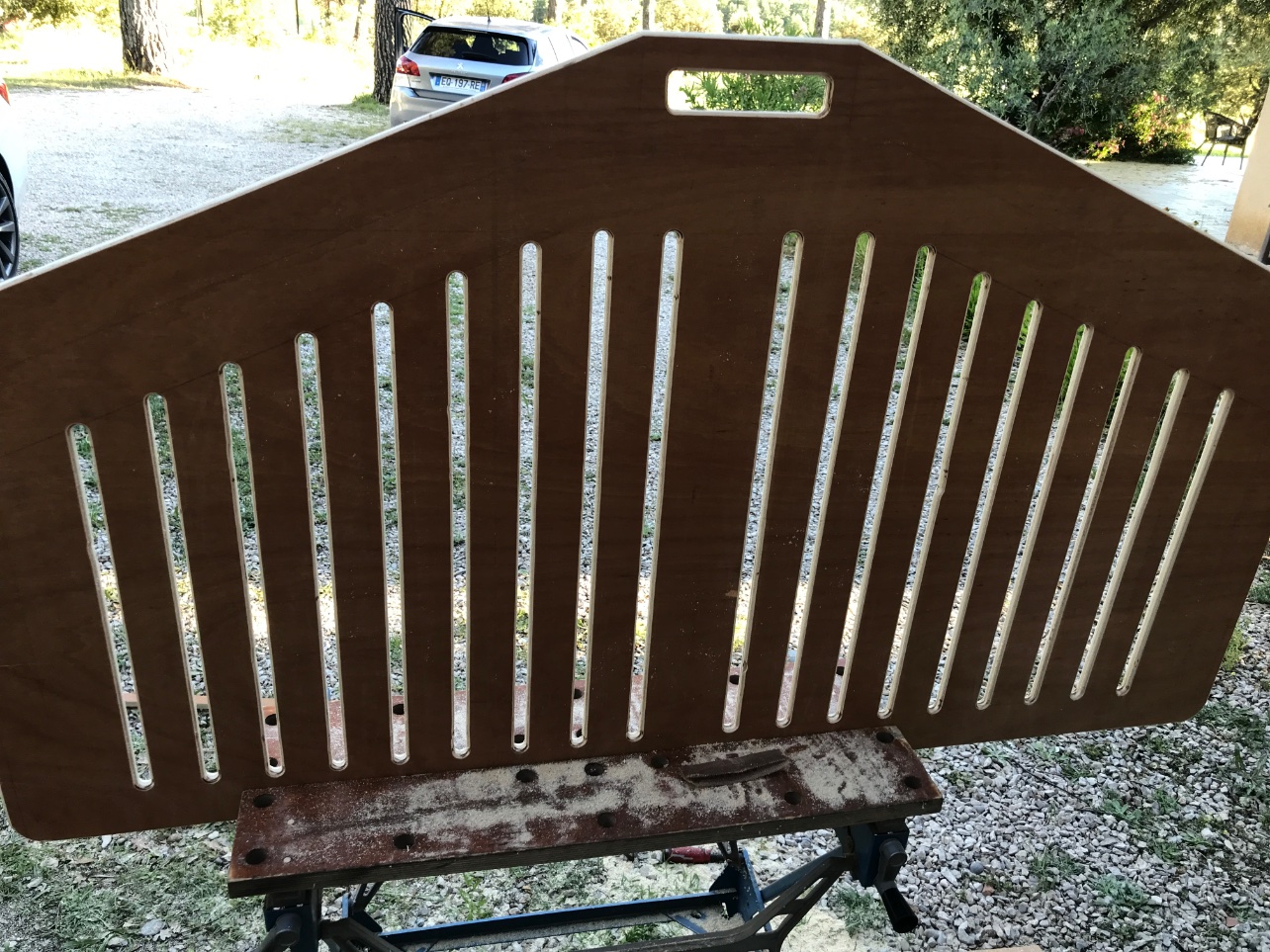

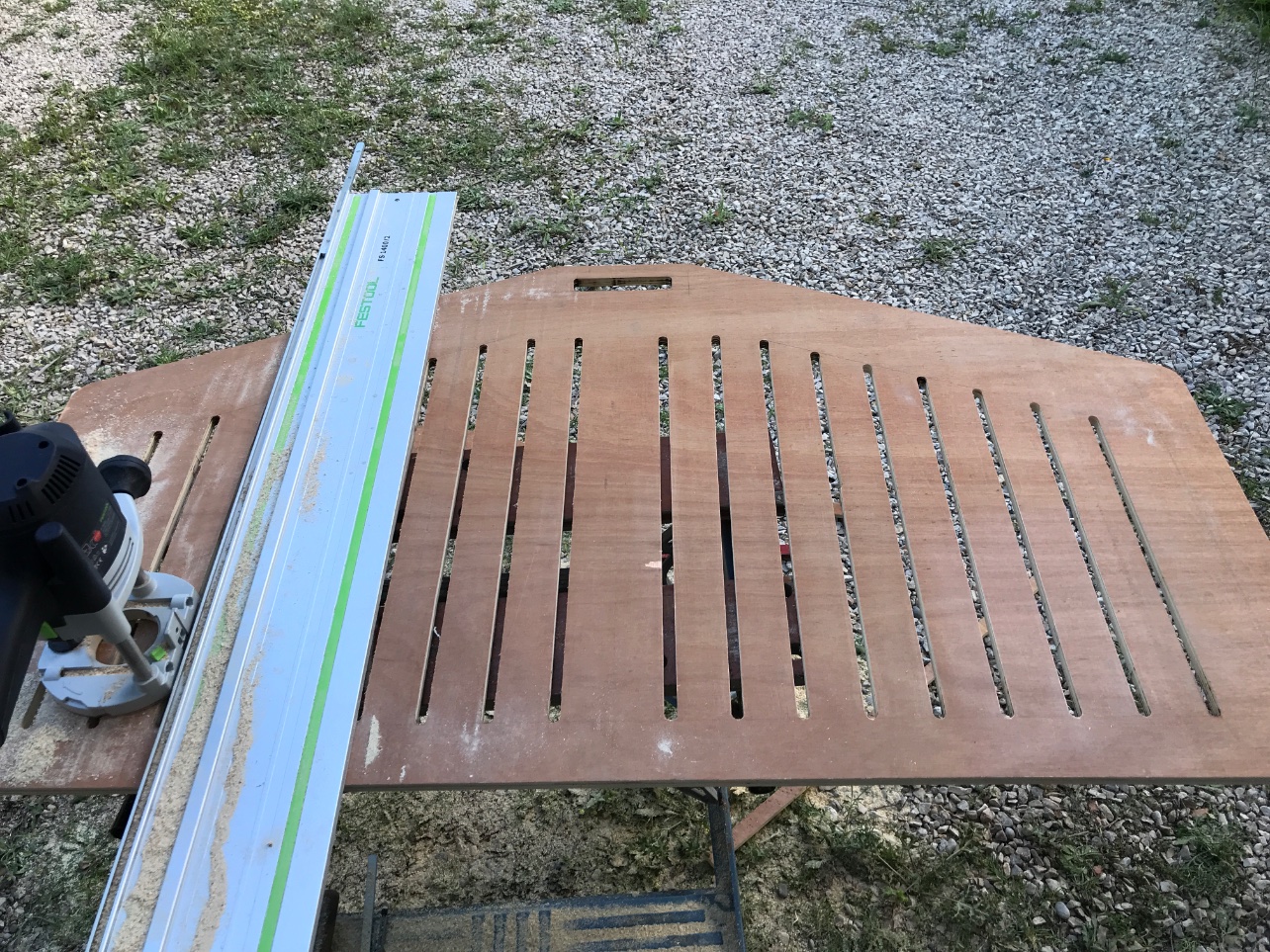

Réalisation des lattes et perte de poids au passage, le premier qui me dit qu’a certain endroit j’ai dérapé je le

Et on arrondi les angles pour la finition bébé:

A suivre...

[Eribalin]

C'est du bon travail surtout quand c'est maison ! !

[cabouille du 30]

http://www.caravane-infos.net/site/tech ... eriba.html très belle réalisation, bien sécure

[cedric]

Oui vu, belle réalisation!
Perso j’aime bien l’idée de ne rien toucher à la Familia d’origine, pas le moindre trou... du coup utilisation du rail de table et de sangles uniquement au programme

[an71vin]

Oui vu, belle réalisation!
Perso j’aime bien l’idée de ne rien toucher à la Familia d’origine, pas le moindre trou... du coup utilisation du rail de table et de sangles uniquement au programme

c'est bien, chez nous le moindre trou INTERDIT.

[cedric]

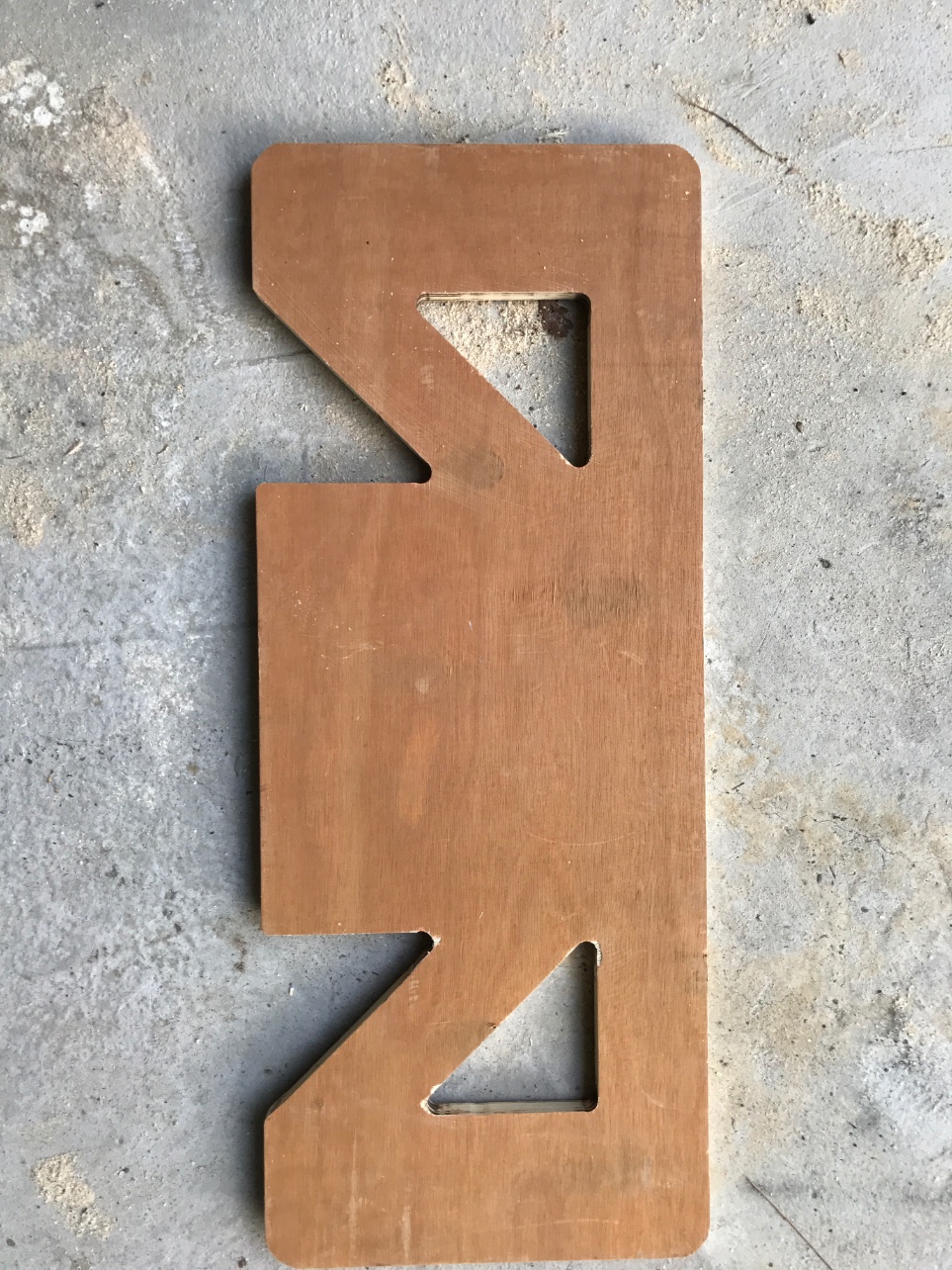

Fabrication du support du sommier qui repose sur le rail de table:

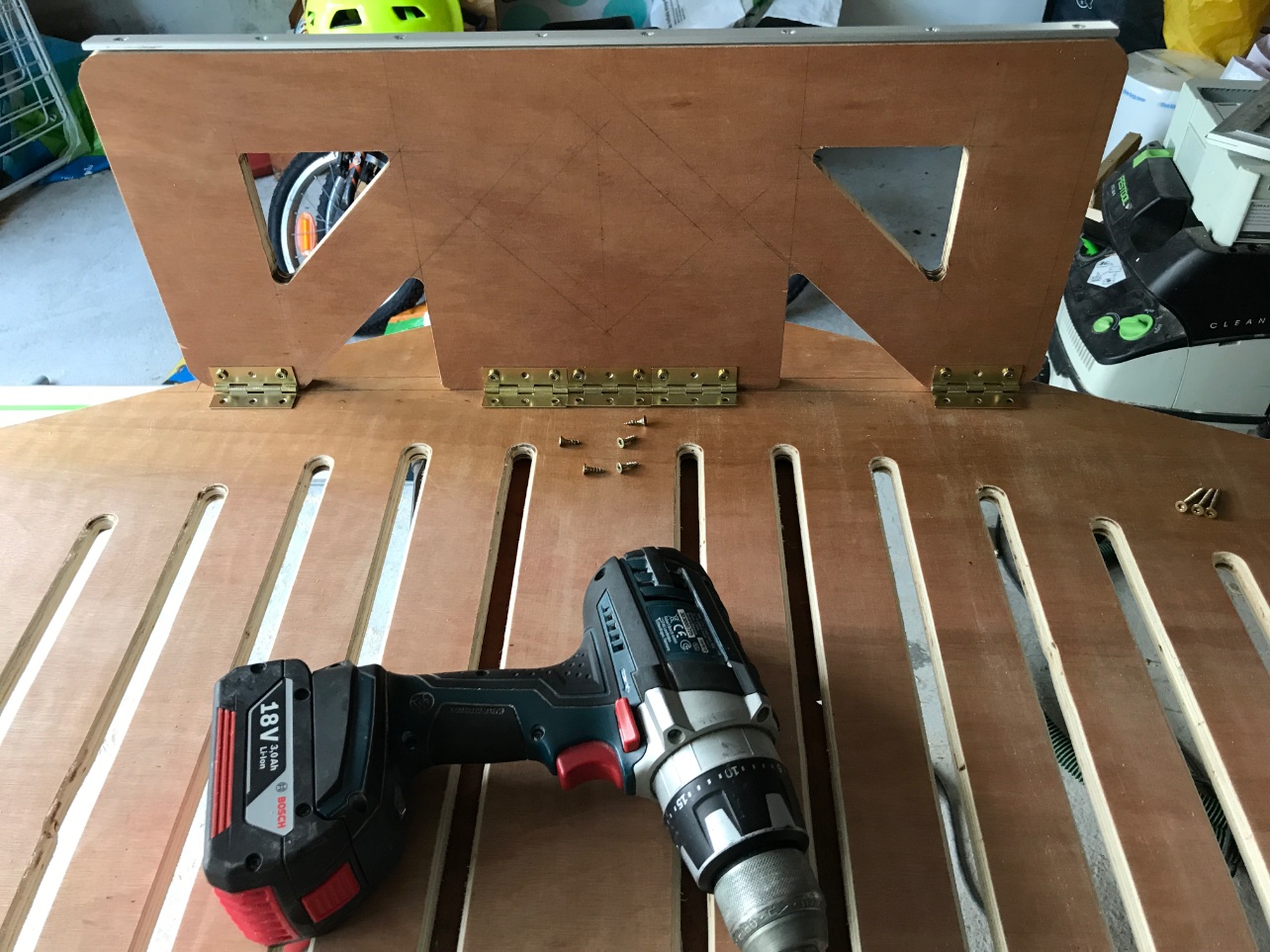

Articulation avec le sommier

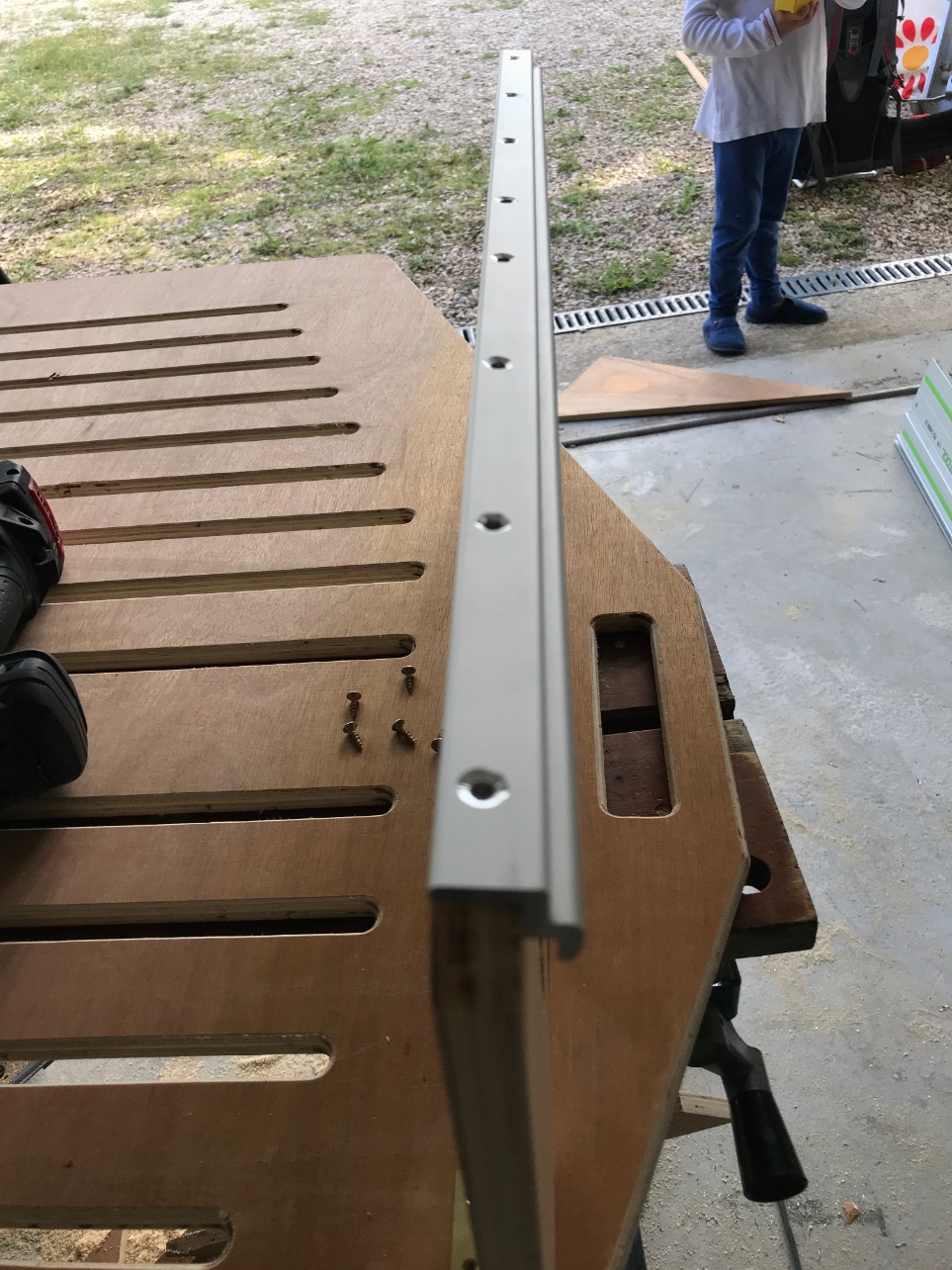

Zoom sur le rail male en alu réceptionné hier, c’est exactement le même que celui d’origine eriba

Par contre petit problème: après montage test il n’y a pas assez de débattement derriere la tablette fixe sur la panfam de 95

C’est sûrement pour cela que le lit optionnel n’est proposé que pour les touring d’après 2001, il me semble que la tablette y est plus profonde et court sur toute la largeur...

[cedric]

Problème résolu en ajoutant une articulation:

Détails une fois a l’équerre avec quelques pièces pour le blocage:

[cedric]

Et voici en place!

Filet acheté sur le net, des sangles de fixation de recup’ et quelques colliers pour fixer le tout

[eribabinbin]

, du beau travail

Au prix qu' vend son produit tu as gagné ton temps et le respect du forum

La petite bête du bois

[kalou]

belle réalisation

[Nico]

Très belle réalisation, astucieuse, soignée et efficace.
Franchement bravo !

[Eribalin]

C'est du travail mais du beau travail !
Félicitation, et en plus, application avec photos ! Merci
