Et bien voila après avoir vu tous ces belle réalisations de lit fixe, je me suis aussi lancé dans cette aventure. Comme je disposait d'un sommier à lattes avec renforts lombaires sur le lit de la chambre d'amis, j'ai fait un échange standard avec les deux sommiers à lattes de 70 x 140 cm sur armature métallique. Ce lit n'étant occupé que très rarement.
Il à bien sur fallu faire pas mal de modifications pour adapter le sommier à la Cagouille, mais le jeu en valais la chandelle.

Je vous montre ci après les photos du travail réalisé. J'envisage d'y ajouter des vérins pour aider à soulever le lit afin d'accéder plus facilement aux coffres, mais je ferai cela après notre retour de Grand Fort Philippe.

Je tiens à remercier chacun d'entre-vous qui avez partagé votre savoir faire dans la construction d'un lit fixe dans une

J'espère que ma petite contribution pourra servir les futurs amateurs de confort nocturne.


Je commence par enlever les coussins et les couvercles de coffre


Détail sur une des deux charnières qui seront les points d'appuis de sommier quand on le soulèvera


Renforcement par deux tasseaux solidarisé par un U métalique
















Détail du réglage de dureté pour les lombaires et dorsales









Il ne manque plus que les vérins qui vont bien nous aider car c'est quand même pas très léger à soulever.

Bonsoir à Vous,
Trés belle réalisation ,ça va être le top ,va falloir qu'on aille vous réveiller au prochain rassemblement avec un tel
confort.
A Bientôt
Jean Louis.

belle réalisation
Qu'as tu mis comme matelas ?

lr(e)17 a écrit :belle réalisation
Qu'as tu mis comme matelas ?

J'ai mis un matelas de chez Ikea

http://www.ikea.com/be/fr/catalog/products/70139758
SULTAN FONNES
Matelas polyéther
€ 99,90 / pièce
Je l'ai dé-houssé pour couper les 15cm qui sont en trop pour faire 1m85 de long et également couper les arrondis pour l'arrière. Pour couper j'ai utilisé un couteau à pain (ca fonctionne très bien).
Je n'ai pas recoupé la housse, ce qui serait pourtant mieux pour avoir une belle finition. ( à faire plus tard...)

Principales caractéristiques
Mousse haute résilience : contribue à l’allègement des points de pression et offre un bon confort.
Coutil lavable en machine pour un entretien facile.
Réversible. Utiliser les deux côtés pour conserver la fraîcheur et le confort du matelas plus longtemps.
Vendu enroulé, facile à emporter chez vous le jour même.
Coutil: 62% coton, 38% polyester
Garnissage: rembourrage polyester, Mousse polyuréthane à haute résilience (mousse froide) 35 kg/m3, Mousse polyuréthane 25 kg/m3
Toile de protection: tissu polypropylène

designer: IKEA of Sweden

Dimensions produit
Longueur: 200 cm
Largeur: 140 cm
Epaisseur: 12 cm

ce doit être très confortable
Nous avions mis ce genre de chose (surmatelas) par dessus les coussins de notre Familia
C'est vraiment confortable.
Belle réalisation

super ta réalisation.......pour avoir un sommier à lattes dans ma troll je peux te dire que c'est le confort absolu

Bravo fernand Tu ne chômes pas ,dis donc !!

Salut Fernand,
Je viens de faire l'acquisition d'une Triton 430 T millésime 1995.
Je vais la chercher cette semaine.

Je te demanderai des conseils pour ton lit fixe. Tu as fait un travail super.

Grosses bises à Elisabeth.
Amitiés. Bruno.

Bruno44 a écrit :Salut Fernand,
Je viens de faire l'acquisition d'une Triton 430 T millésime 1995.
Je vais la chercher cette semaine.

Je te demanderai des conseils pour ton lit fixe. Tu as fait un travail super.

Grosses bises à Elisabeth.
Amitiés. Bruno.

Bonsoir Bruno & Michèle,
Bravo pour ton choix, la Triton c'est super, et pour ce qui est du lit fixe, si je peux t'aider ce sera avec plaisir.
Si le temps est correct, nous allons à Grand Fort Philippe mercredi jusqu'à dimanche prochain. Si cela vous tente de nous rejoindre chez les cht'i.

Grosses bises à vous deux

Bonjour Fernand,

Impossible de vous rejoindre chez les Chti, notre emploi du temps est déjà au chtaquet.

Mais ce sera pour une autre fois. A Bientôt. Michèle et Bruno.

Bonjour,

Pour info, ceux qui veulent mettre un matelas au dessus des coussins ou pour une adaptation de lit fixe, LIDL vend le lundi 17 mai des matelas conforts 140 x 200 au prix de 79.99 € et de 90 x 200 au prix de 49.99 €, ainsi que couette et drap.

Qu'on se le dise!!!!!!

A plouche

LANDERIBA a écrit :Bonjour,

Pour info, ceux qui veulent mettre un matelas au dessus des coussins ou pour une adaptation de lit fixe, LIDL vend le lundi 17 mai des matelas conforts 140 x 200 au prix de 79.99 € et de 90 x 200 au prix de 49.99 €, ainsi que couette et drap.

Qu'on se le dise!!!!!!

A plouche

et land a 10% sur toutes les ventes

djef24 a écrit :

LANDERIBA a écrit :Bonjour,

Pour info, ceux qui veulent mettre un matelas au dessus des coussins ou pour une adaptation de lit fixe, LIDL vend le lundi 17 mai des matelas conforts 140 x 200 au prix de 79.99 € et de 90 x 200 au prix de 49.99 €, ainsi que couette et drap.

Qu'on se le dise!!!!!!

A plouche

et land a 10% sur toutes les ventes

Que dalle !!! Ch'ui pas client chez eux.

A plouche

J'aimerions bien savoir le poids ,becôse Trollinette va avoir une "surcharge pondérale" et ça me ferait peine de la mettre au régime !!!
Pôv tite bête !

cleopatre a écrit :J'aimerions bien savoir le poids ,becôse Trollinette va avoir une "surcharge pondérale" et ça me ferait peine de la mettre au régime !!!
Pôv tite bête !

On a pesé la moitié du lit puisqu'il est sur charnière ! Sommier + matelas = 29kg

Pardon Fernand ,mais c'est le poids du matelas seul ,dont cause Landériba , qui m'interesse (pour le mettre comme un sur-matelas ,au-dessus des coussins : pas encore prête pour un lit fixe !!!)

Francine,

Je tâche de peser un des nôtres et je te dis ça deux mains.......

A plouche

cleopatre a écrit :J'aimerions bien savoir le poids ,becôse Trollinette va avoir une "surcharge pondérale" et ça me ferait peine de la mettre au régime !!!
Pôv tite bête !

Francine,

J'ai pesé un des matelas de la roulotte, 5 kg à multiplier par 2 pour un lit de 140. Ce n'est pas un de chez Lidi, mais un fait par un artisan.

A plouche

NICT00 a écrit :

lr(e)17 a écrit :belle réalisation
Qu'as tu mis comme matelas ?

J'ai mis un matelas de chez Ikea

http://www.ikea.com/be/fr/catalog/products/70139758
SULTAN FONNES
Matelas polyéther
€ 99,90 / pièce

Epaisseur: 12 cm

Matelas acheté à Bordeaux lors de notre retour des Landes
Bernard va bientôt s'y coller !

lr(e)17 a écrit : Matelas acheté à Bordeaux lors de notre retour des Landes
Bernard va bientôt s'y coller !

Vous n'allez pas le regretter si vous mettez un bon sommier comme le nôtre. Nous avons eu l'occasion de l'essayer et je peux dire qu'on dort comme à la maison.
J'ai enfin trouvé les vérins que je dois encore installer mais ce sera pas avant le mois de juillet. Je mettrai des photos sur le forum.

Bon travail Bernard et attention au dos

Il nous reste à trouver les vérins. Qu'as tu pris ?

Le sommier est lattes que nous avons ressemble au tien
Les photos suivront bien sûr !

Super installation moi j'ai mis une structure clic clac dans mon eriba car ainsi grand coffre dessous !

lr(e)17 a écrit :Il nous reste à trouver les vérins. Qu'as tu pris ?

Le sommier est lattes que nous avons ressemble au tien
Les photos suivront bien sûr !

Pour les vérins, je suis allé dans une casse auto et le ferrailleur m'a conseillé et parmi les nombreux vérins qu'il avait en a sorti une paire qui viennent d'une Nissan, mais pratiquement n'importe quel vérin de hayon arrière devrait convenir. J'ai vu que ceux de ma BMW 318d Touring avais les mêmes dimensions. En fait il faut que chaque vérin puisse soulever +/- 15kg ce qui n'est pas grand chose pour un vérin à gaz.

rico a écrit :Super installation moi j'ai mis une structure clic clac dans mon eriba car ainsi grand coffre dessous !

J'avais en premier lieu songé à mettre un clic clac, mais trop difficile à trouver en occasion ou trop cher.
J'ai vu ta réalisation qui est bien sur très bien.

@+

Ça y est, je me suis enfin décidé à fixer les vérins sous le lit fixe.
Un vrai bonheur, ça se soulève d'une main et ça tient ouvert. Pour le fermer une légère poussée et le sommier reprend sa place gentiment.
Je me ferai un plaisir de vous montrer cela au rasso d'Anet.

Belle réalisation.

Je viens de faire une adaptation pour avoir un système levant de notre lit et j'ai mis deux vérins de 205 qui sont tarés à 29 kg, en fait il m'a fallut en rajouter un troisième pour que le lit se lève sans forcer, ayant les coussins de la dinette plus les matelas, par contre mes ancrages sont différents.




Et deux petits verrous pour que le lit ne se lève pas dans les cahots de la route

Tes vérins sont de quelle origine et force?

A plouche

LANDERIBA a écrit :

Je viens de faire une adaptation pour avoir un système levant de notre lit et j'ai mis deux vérins de 205 qui sont tarés à 29 kg, en fait il m'a fallut en rajouter un troisième pour que le lit se lève sans forcer, ayant les coussins de la dinette plus les matelas, par contre mes ancrages sont différents.




Et deux petits verrous pour que le lit ne se lève pas dans les cahots de la route

Tes vérins sont de quelle origine et force?

A plouche

Jean-Pierre,

Je ne sais pas de quelle force sont mes vérins, pour l'origine, ils viennent d'une casse auto, récupération d'un hayon de voiture.
D'après les renseignements que j'ai trouvé sur le NET je crois que tu à monté tes vérins à l'envers, mais je ne sais pas ce que ça peut faire ?
Va voir ici tu trouvera comment calculer tes vérins http://www.verinsagaz.com/conseils/definir.htm

@+

Fernand

Leur force est écrit dessus en Newton, les miens (de 205 Pigeot) sont à 290 newtons.
Leur position est celle des mêmes vérins sur la voiture, je ne pense pas que le sens influe beaucoup sur le fonctionnement.

Merci pour le lien intéressant.

A plouche

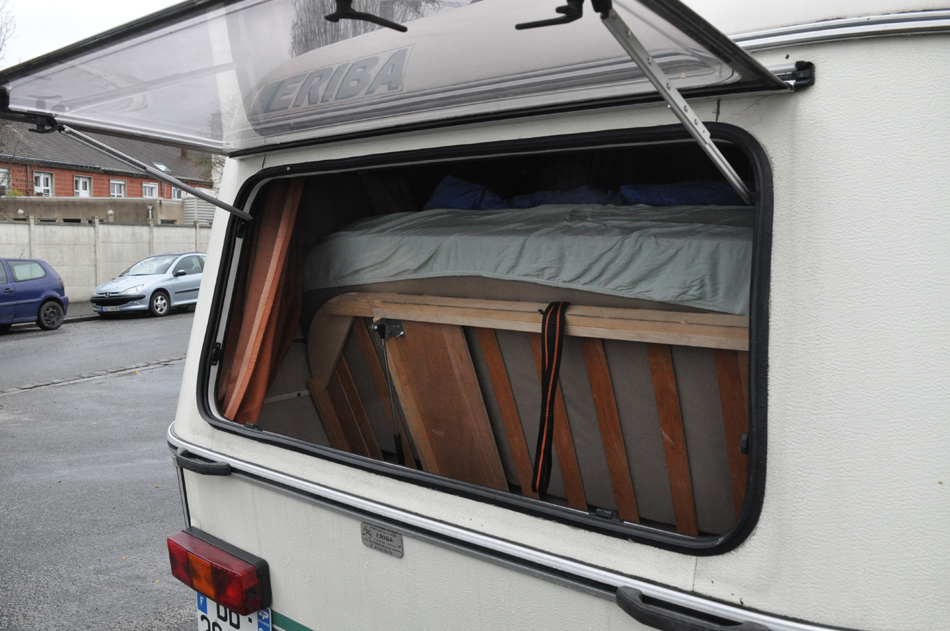

Sur ma Troll 95, seule une moitié du lit d’origine usine se soulève, ce qui représentait 50% d'espace perdu sous le lit. Pour y remédier j'ai modifié totalement le lit de façon à créer une soute arrière accessible par la baie arrière grand ouverte. Pour ce faire, j'ai également utilisé des vérins à gaz
Une première tentative avec des vérins fournis par La Rochelle Caravanes (origine Hymer) a échoué car ils étaient trop courts, eut égard au seuil représenté par la paroi arrière au-dessus du lit. L'ouverture n'était pas suffisante. Je suis donc allé dans une casse auto où j'ai pris ce qu'il y avait de plus grand.

LANDERIBA a écrit :

Leur force est écrit dessus en Newton, les miens (de 205 Pigeot) sont à 290 newtons.
Leur position est celle des mêmes vérins sur la voiture, je ne pense pas que le sens influe beaucoup sur le fonctionnement.

Merci pour le lien intéressant.

A plouche

Je viens d'aller voir dans la les seules inscriptions déchiffrables c'est la marque "NISSAN" et tout le reste est écrit en japonais, même pas de chiffres ?

@+

Boulhaya a écrit :Sur ma Troll 95, seule une moitié du lit d’origine usine se soulève, ce qui représentait 50% d'espace perdu sous le lit. Pour y remédier j'ai modifié totalement le lit de façon à créer une soute arrière accessible par la baie arrière grand ouverte. Pour ce faire, j'ai également utilisé des vérins à gaz


Soute 2.jpg

Une première tentative avec des vérins fournis par La Rochelle Caravanes (origine Hymer) a échoué car ils étaient trop courts, eut égard au seuil représenté par la paroi arrière au-dessus du lit. L'ouverture n'était pas suffisante. Je suis donc allé dans une casse auto où j'ai pris ce qu'il y avait de plus grand.

Bonne idée que voila Marcel

A VENDRE

2 vérins à gaz neufs, jamais utilisés, identiques à ceux utilisés par Hymer pour relever les lits. Normal, ils m'ont été fournis par La Rochelle Caravane. Livrés avec les équerres de fixation

Prix neuf (avec le port): 69 €
Vendu 45€ port compris ou 35€ si livraison à Anet

NICT00 a écrit :Ça y est, je me suis enfin décidé à fixer les vérins sous le lit fixe.
Un vrai bonheur, ça se soulève d'une main et ça tient ouvert. Pour le fermer une légère poussée et le sommier reprend sa place gentiment.
Je me ferai un plaisir de vous montrer cela au rasso d'Anet.

Ca y est nous avons les vérins !
Ca ne force pas la fixation sur les "petits côtés" ? pas de risque que le bois cède ?

Merci

lr(e)17 a écrit :

NICT00 a écrit :Ça y est, je me suis enfin décidé à fixer les vérins sous le lit fixe.
Un vrai bonheur, ça se soulève d'une main et ça tient ouvert. Pour le fermer une légère poussée et le sommier reprend sa place gentiment.
Je me ferai un plaisir de vous montrer cela au rasso d'Anet.

Ça y est nous avons les vérins !
Ça ne force pas la fixation sur les "petits côtés" ? pas de risque que le bois cède ?

Merci

Ça tient le coup sans craquements sinistres

Vérins posés....mais.............le lit ne tient pas "baissé" !

Vérins trop forts (205) ou il y a un "truc" à respecter pour la pose ??

lr(e)17 a écrit :Vérins posés....mais.............le lit ne tient pas "baissé" !

Vérins trop forts (205) ou il y a un "truc" à respecter pour la pose ??

Tu les as posé a la même distance que moi ? Tu as essayé avec le matelas ? Sinon il y a les vérins de Boulhaya qu'il vend pas cher.
Quel est la force indiquée sur les vérins ?

Pour faciliter l'accès aux coffres et diminuer l'effort des vérins, j'ai apporté quelques modifications.
1° J'ai déplacé le point d'attache des charnières de manière a avoir un contrepoids avec la partie arrière du sommier et matelat qui maintenant plongent en partie dans le petit coffre arrière.
2° j'ai reculé les vérins pour pouvoir soulever le lit le plus haut possible.

Après essais: résultat impeccable, le lit se soulève facilement et se rabat de façon tout aussi facile. mais ce n'est plus de mon age ces truc la, travailler dans des positions pas très confortables

NICT00 a écrit :

Pour faciliter l'accès aux coffres et diminuer l'effort des vérins, j'ai apporté quelques modifications.
1° J'ai déplacé le point d'attache des charnières de manière a avoir un contrepoids avec la partie arrière du sommier et matelat qui maintenant plongent en partie dans le petit coffre arrière.
2° j'ai reculé les vérins pour pouvoir soulever le lit le plus haut possible.

Après essais: résultat impeccable, le lit se soulève facilement et se rabat de façon tout aussi facile. mais ce n'est plus de mon age ces truc la, travailler dans des positions pas très confortables

Je vais devoir refaire tout cela dans ma nouvelle Triton 430 de 1995 aie aie le dos

Bonjour

Belles réalisations je suis admiratif.

Je suis persuadé que d'utiliser des vérins (ressorts à gaz) récupérés dans une casse est idéal.
Nonobstant Il existe un fabricant Français unique de ce genre de produit et ce en Franche Comté naturellement (le plus beau pays du monde )

Voici les références :

DEFTA AIRAX
2 Rue Bolivert
25320 CHEMAUDIN
Tél. : (33)3 81 58 42 41
http://www.airax.com/

Leur site permet de comprendre comment ça marche.... et donne des idées.

L'accueil y est simple et sympa et ils livrent directement aux particuliers et ce n'est pas cher ce qui est forcément normal car c'est made in franche-country (à gauche le franc comtois et à droite le breton)



(Les franc-comtois ne sont pas chauvins mais réalistes d'ailleurs la modestie est la première de leur qualité)

Bonjour,

Merci à tous pour vos idées sur le montage d'un sommier à lattes, idées qui m'ont permis de réaliser le mien. Je ne mettrai pas de charnières car je peux le lever par l'avant comme par l'arrière.
Reste que le matelas à adapter et la housse à reprendre (matelas Ikea).
Je joins quelques photos.

P.S / Le sommier n'a pas besoin d'antivol. On ne peut pas le sortir de la caravane !

J'ajoute les deux dernières photos de la bête ou l'on voit.

Ajout d'une béquille avec charnière, ce qui la rend "automatique" lorsque l'on lève le sommier.
Le sommier et le matelas se lèvent sans difficulté, y compris le passage des élastiques et des rideaux.

Le matelas IKEA "Malfor" a été retaillé en largeur et longueur. Inutile effectivement de recouper les coins.
J'ai démonté les fermeture éclair et repiqué celle-ci.

Tout est prêt pour le test grandeur nature ce week-end.

Tu n'as pas encore mal au dos ???
Ça va venir car vu le poids lorsque le lit sera équipé tu mettras des vérins de compensation.
Ce ne sont pas deux sommiers une place accouplés, comment as tu fait pour rentrer un tel morceau ???

A plouche

Effectivement il est probable que je sois obligé de mettre des vérins, mais je verrai cela plus tard le cas échéant. L'urgent c'était le sommier.
Quant à la méthode pour rentrer tout ça et bien elle est simple. Je l'ai assemblé dans la caravane.
Et j'ai pas l'intention de le sortir tous les jours

oryandco a écrit :Bonjour,
Reste que le matelas à adapter et la housse à reprendre (matelas Ikea).

INUTILE ; laisser le matelas rectangulaire : la mousse se comprime sans problème dans l'arrondi et il il est bien plus facile de mettre un drap housse sur un matelas rectangulaire que sur un matelas dans lequel on aurait découpé les arrondis

C'est exactement ce que j'ai pu constater hier. Il restera rectangulaire. Mais j'ai quand même de la couture à faire car il est plus court et moins large....

Et un rapide essai laisse supposer que les nuits n'auront plus grand chose à voir.....

J'ai complété mon post du 16 août avec la fin des hostilités.

Bonjour à tous !
Je rentre de l'Iles-de-Ré avec ma nouvelle Eriba Touring de 2006...qui a remplacée celle de 1977...
Je souhaite transformer le lit actuel , installé à la-va-vite par l'ancien propriétaire.
En effet celui-ci est constitué de barres métallique lourdes en traverse ,sur lequel est posé un planché bois de deux cm d'épaisseur ! là-dessus un matelas bultex de plus de 20 kg...
La petite Eriba a tendance à godiller au-dessus de 100 km du coup...
Bon voilà le décors...je vois plein de tutos sur les sommiers à lattes mais il y un lien de mort qui semblait très interessant et les photos de 2010 ne s'ouvrent plus...
je me pose beaucoup de question pour réaliser les angles arrondis...
voilou merci pour vos commentaires...
bien cordialement
Yves

Stabilo43 a écrit :Bonjour à tous !
Je rentre de l'Iles-de-Ré avec ma nouvelle Eriba Touring de 2006...qui a remplacée celle de 1977...
Je souhaite transformer le lit actuel , installé à la-va-vite par l'ancien propriétaire.
En effet celui-ci est constitué de barres métallique lourdes en traverse ,sur lequel est posé un planché bois de deux cm d'épaisseur ! là-dessus un matelas bultex de plus de 20 kg...
La petite Eriba a tendance à godiller au-dessus de 100 km du coup...
Bon voilà le décors...je vois plein de tutos sur les sommiers à lattes mais il y un lien de mort qui semblait très interessant et les photos de 2010 ne s'ouvrent plus...
je me pose beaucoup de question pour réaliser les angles arrondis...
voilou merci pour vos commentaires...
bien cordialement
Yves

Bonjour Stabilo 43,

j'ai aussi beaucoup regardé les différents tutos. Au final je ne me suis pas embêté avec les angles. Si tu regardes mes photos tu comprendras.
En revanche j'étais prêt à arrondir les angles du matelas et sur conseils de Boulhaya je ne l'ai pas fait.
Je ne me suis pas non plus embêté avec des vérins, le poids de mon sommier et matelas étant raisonnable. J'arrive sans problème à lever le tout pour accéder aux coffres.
Pas mal de temps de conception car j'ai chois d'acheter un sommier cadre bois que j'ai transformé. Et il faut savoir que la bête ne rentre pas dans la caravane lorsqu'il est entier. Ce qui ne facilite pas le montage.

Mais cela se fait et on oublie la peine lorsque l'on dort dessus.
A+

Bonsoir et merci pour ton message !
Effectivement pour le matelas ça ne pose pas de problème je l'utilisais ainsi avec l'ancienne conception du lit...Je pense acheter deux sommier de 70 avec cadre bois que j'ai vu à Ikea...les fixer entre eux avec 2 ou 3 charnières afin de soulever par l'intérieur ou par la baie arrière. ..mon soucis comme tu l'as compris c'est les arrondis. ..Tu me dis de regarder tes photos mais où puis je les voir ?
Merci
Cordialement.

Stabilo43 a écrit :Bonsoir et merci pour ton message !
Effectivement pour le matelas ça ne pose pas de problème je l'utilisais ainsi avec l'ancienne conception du lit...Je pense acheter deux sommier de 70 avec cadre bois que j'ai vu à Ikea...les fixer entre eux avec 2 ou 3 charnières afin de soulever par l'intérieur ou par la baie arrière. ..mon soucis comme tu l'as compris c'est les arrondis. ..Tu me dis de regarder tes photos mais où puis je les voir ?
Merci
Cordialement.

Bonjour Stabilo43,

Les photos sont dans mon post un peu plus haut sur cette page. en date du Lun 5 Sep 2016 14:08
