Panier roue de secours

[LANDERIBA]

Je suis en train d'essayer de reproduire un panier de roue de secours, modèle d'origine, en copiant celui de ma Familia et en concordance avec le gabarit sur contre plaqué, donné par Jean Louis de La Rochelle Caravane.
Matière : acier rond de 10 mm.
Voilà le modèle sorti de dessous mon (la patte de verrouillage est indéposable car soudée au montage du châssis et différente de celle que je vais faire, comme celles des récentes).


Début de l'approvisionnement des éléments, coupe, mise à longueur et alésage à 10.5 des petits tube, tournage de l'axe de verrouillage.

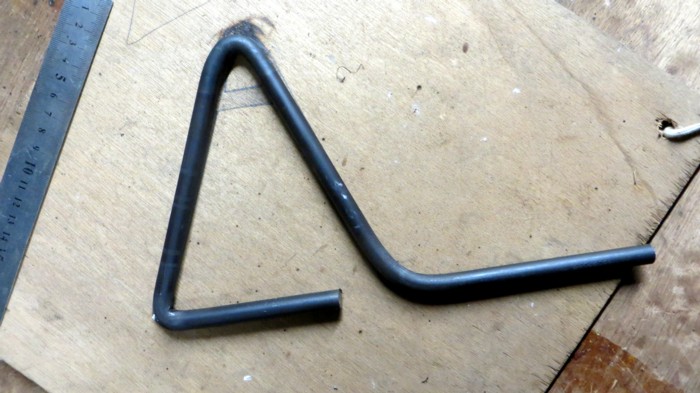

Pliage d'éléments en rond de 10 mm


Les supports du panier ne seront pas soudés au châssis mais vissés à l'aide de cavaliers réalisés maison, et à partir de tube 10.5 x 15.

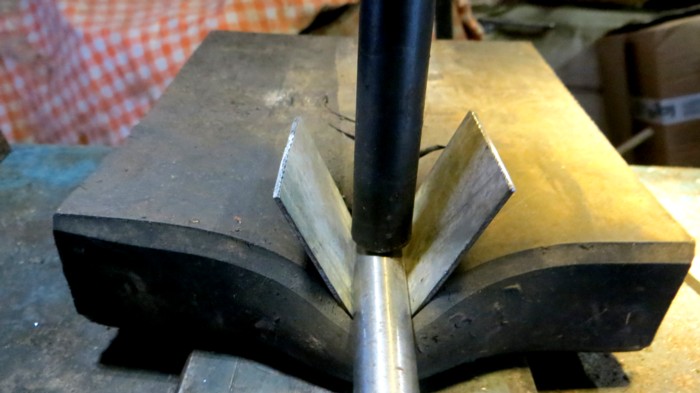

Début de mise en forme des cavaliers, poinçon de 15 mm et bloc de caoutchouc avec tôle de 15/10


Finition des cavaliers à l'étau


Les 4 cavaliers en forme


Et la pièce la plus chiante à faire, pas de photos en cours de réalisation !!! Utilisation du chalumeau pour porter au rouge l'angle le plus fermé, pour éviter une casse. Pièce non terminée.


Je fais tranquilou et mettrais au fur et à mesure de l'avancement du chantier... y'a pas l'feu !!!

Noyeux Joël à tous....

JP

[Boulhaya]

Tu ne chômes donc jamais ??? Le cerveau toujours en ébullition !!! Félicitations et Joyeux Noël

[LANDERIBA]

J'étrenne mon nouvel établi !!!!

JP

[Les Comtois]

Super JP! après le saumon fumé du thué de Malbuisson, le foie gras, du même traiteur et les aiguillettes de pintade aux morilles( de ma cuisson) je m'aperçois que ma roue de secours va dormir dans son écrin de Noël. Joyeux Noël!!!!!!!

[eribabinbin]

La matière GRISE en action, un berceau à noël

binbin

[francis68]

Voilà ceux qui ont gardé une âme d'enfant : ils passent la soirée de Noël à jouer avec leurs cadeaux !

Très bon Noël Jean pierre

[djef24]

Et bin v'la l' Jean-Pierre Qui va promener le p'tit Jésus dans le berceau de sa cara........y en a qui mettent n'importe qui sur leur galerie , l'été ,et mème des berceaux avec le bébé dedans....et bin l' Jean-Pierre c'est sous la cara qui va l'mettre et en hiver en plus.....faut faire une pétition......

[Graine de l'ain]

Très bon travail .... super

[XYZ]

C'est bien ce que je disais, <<De quoi occuper de longues soirées d'hiver >>.
Bon Noël J.P.
