Améliorer un auvent kwik de clairval

[Carabistouille54]

Bonjour,
après avoir monté pour la première fois pour essayer notre auvent Clairval Kwik, nous avons remarqué un écart entre la caravane et le auvent.
Mes parents veulent nous l'améliorer mais nous ne savons pas avec quel matériau: de la bavette grise, ou de la toile de auvent (qu'on peut récupérer sur un ancien auvent mais qui ne sera pas de la bonne couleur)?

sachant que nous mettrons un tendeur le long de la carrosserie pour y glisser le morceau supplémentaire et que nous raccorderons ce bout avec le scratch du auvent (je ne sais pas si c'est clair...)

Ceux qui ont un auvent d'origine ou non, comment est fait le raccord auvent-Caravane? J'ai vu que certains avaient des boudins de mousse.. mais trop compliqué pour nous...

Merci!

[LANDERIBA]

Votre auvent n'a pas de jonc pour le glisser dans le profilé haut de la caravane ???

A plouche

[Cagouillard]

Normalement sur le Kwik, il y a ça... "L'entrée" du rail se trouve dans le coin AV droit, juste avant la porte (il baîlle un peu)

@+

[Carabistouille54]

Si si, il y a le jonc pour le haut.
Mon problème c'est le long de la carrosserie, du haut vers le bas 'en vertical donc). Comme il n'y a pas de gouttière comme pour un auvent 'normal' il ne colle pas à la caravane. Et vu la forme particulière du côté, il y a un assez grand écart malgré les piquets inclinés.
Du coup et après une longue étude technique, mes parents et moi-même pensons mettre des pontets en haut et en bas de chaque côté pour pouvoir y mettre des tendeurs pour pouvoir y ajouter un bout de quelque chose (bavette/bout d'un vieux auvent) pour justement colmater ce trou.
Nous recherchons donc le meilleur matériau: nous avons soit de la bavette de auvent, soit des morceau d'un ancien auvent (soit le bas soit la toile)

que pensez vous qui sera le plus adapté?

[Cagouillard]

Pour les pontets, je ne sais pas où vous voulez les mettre exactement, mais attention si vous ne les fixez "que" à la carrosserie : c'est juste de la feuille d'aluminium donc pas de résistance à l'arrachage. A vu de nez, je dirais que le plus simple est d'ajouter ce retour (en toile à pourrir plastique) qui parte du plus près du jonc du haut, et avec un triangle doté d'un anneau en bas pour aller planter sous la caravane: pas de pontet et tension assurée.
D'ailleurs quand tu regardes les auvents avec rail vertical, ils finissent de la même façon en bas avec ce petit retour.

[Carabistouille54]

Nous pensions fixer les pontets dans le rail de la bavette en bas et dans le rail du haut.
Après toutes les idées sont les bienvenues! c'est vrai que ce serait moins compliqué de juste faire un triangle à piqueter au sol...

[LANDERIBA]

Regarde du coté du système du "safari room" d'Omnistore avec un mat spécifique aux (cintré au centre et coulissant) pour bloquer le boudin le long de la paroi et fixé en haut avec un crochet dans un pontet vissé dans le rail supérieur, en lieu et place de la pièce plastique du store.
Voir :
http://forumeribatouring.com/viewtopic.php?f=2&t=4174

A plouche

[eribabinbin]

Faire deux montants aux formes de la paroi,les enrober dans une protection matière qui n'altère pas la carrosserie y fixer deux bavettes dépassant ces montants venants bien coller contre la paroi. C'est ce que nous avons sur notre safari résidence.

Nota: le safari résidence n'est pas (en principe ) adapté pour nos coquilles mais BINBIN l'a fait

regarde là: http://www.forumeribatouring.com/viewto ... A9e#p52038

sur la dernière photo à coté de la manivelle on aperçoit la bavette.



Bonne journée, binbin.

[Carabistouille54]

Faire deux montants aux formes de la paroi,les enrober dans une protection matière qui n'altère pas la carrosserie y fixer deux bavettes dépassant ces montants venants bien coller contre la paroi. C'est ce que nous avons sur notre safari résidence.

Moi pas comprendre...
les montants ils vont où?
Tu fais 2 morceaux de toile qui correspondent à ce qui manque?
Les bavettes tu les fixe où?

[eribabinbin]

Agrandis la photo on aperçoit les montants, il sont en alu, fixés après ta toile latérale il te tiendront très bien les cotés.

capito?

binbin

[Carabistouille54]

en fait j'ai déjà des montants, qui sont cintrés pour épouser au minimum la forme... La paroi du auvent est scratchée tout le long de ce montant. mais suivant le terrain il reste un trou entre le montant et la caravane..
on voit un peu sur cette photo, sur la paroi à l'arrière:

[eribabinbin]

J'ai compris (enfin?) une bavette supplémentaire en caoutchouc ou pvc souple ferrait l'affaire, si ce n'est pas le vide à la base entre auvent et bas de caisse/sol?

binbin

[Carabistouille54]

Non en effet ce n'est pas le vide entre bas de caisse et le sol (on y mettra une bavette pour cela).

du coup la question maintenant est de savoir comment fixer ce PVC souple..

[eribabinbin]

Sikaflex 221 colle tout, les pattes alu de l'omnistore sont collées sur le toit (polyester) sans PB

http://fra.sika.com/fr/groupe/publicati ... --221.html

COLLE-MASTIC MULTI-USAGES

Sikaflex-221
Le Sikaflex-221 est une colle-mastic polyuréthanne monocomposant multi-usages qui sous l’action de l’humidité atmosphérique se transforme en élastomère. C’est un produit polyvalent dont les performances ont été validées depuis des années sur de nombreuses applications.
Avantages
Monocomposant
Souple
Excellente résistance au vieillissement
Non corrosif
Peut être peint
Peut être poncé
Faible odeur
Bonne adhérence sur une large gamme de supports
Agrément NSF pour contact alimentaire occasionnel

Application
Le Sikaflex-221 est particulièrement indiqué pour la réalisation de joints d’étanchéité de haute résistance. Il possède un grand pouvoir d’adhérence sur de nombreux supports, tels que le bois, les métaux, les apprêts et peintures (bicomposant), les céramiques et plastiques.
Marchés d’applications
Matériels de transport, Equipements industriels, Tôlerie & Métallerie
- See more at: http://fra.sika.com/fr/groupe/publicati ... RnZur.dpuf

Bon bricolage , binbin.

[Carabistouille54]

je connais oui.. mais quoi fixer? on ne peut pas fixer une bande de PVC comme ça...

[eribabinbin]

je connais oui.. mais quoi fixer? on ne peut pas fixer une bande de PVC comme ça...

Regarde chez Machinbrico, ils vendent des protections "air froid" bas de porte ( en 2m5à env) qui pourraient faire ton affaire, affaire à suivre...

Bonne nuit , binbin.

[Carabistouille54]

je ne pense pas que ça ira...
je recherche en fait un moyen de faire tenir ce bout de PVC et le long de la caravane et le long du montant...

Pour l'instant mes parents sont partis sur ça:
-coté auvent, on met du scratch tout le long et on le fixe que auvent actuel
-coté caravane, un tendeur tendu de haut en bas, tenu par 1 pontet dans le rail du haut et un autre dans le rail du bas, et on glisse le PVC autour

[Les Comtois]

Et si tu supprimes ton montant rigide, et que tu mets un câble élastique à la place, il va emmener ton côté d'auvent contre ta paroi en le tendant sous la caravane. C'est ce que j'ai fait avec mon caravanstoreZip et j'ai gagné 40cm de chaque côté. Et la porte s'ouvre complètement.

[Carabistouille54]

Il me semble qu'il n'y a pas assez de toile...
je vais voir ça mais de tête il manque entre 20 et 40 cm..

[deblec06]

Salut,

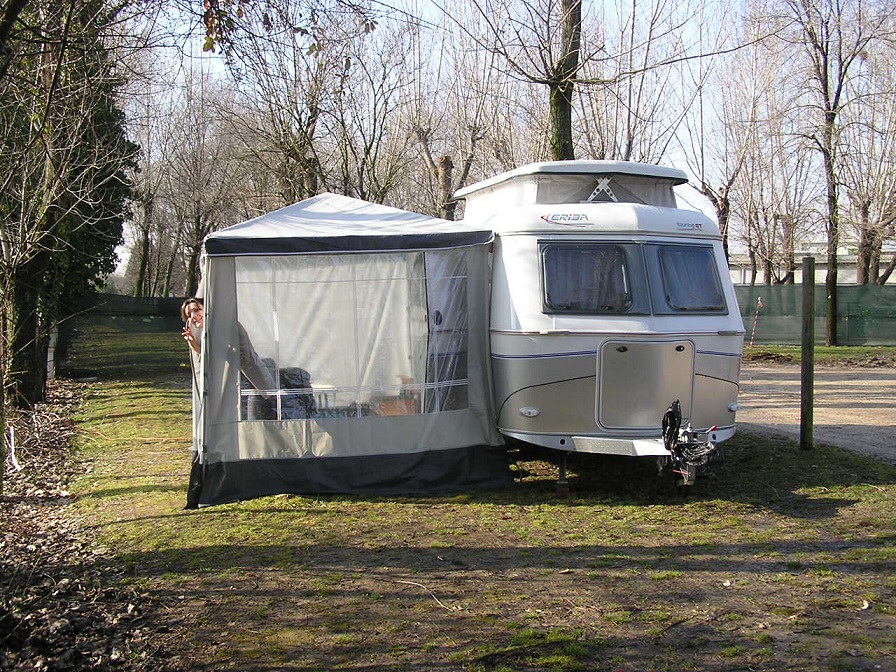

Si tu ne veux pas d'espace entre la joue et la carrosserie, il suffit de ne pas mettre le montant et de tendre la base de la joue avec un tendeur et une sardine placée sous la caravane.


2010 138.jpg (378.12 Kio) Vu 14672 fois

[Carabistouille54]

Il faudra qu'on essayer mais il me semble qu'il n'y a pas assez de toile pour cela...

[deblec06]

Les solettes Soplair ou Clairval sont standard en profondeur pour toutes les Eriba.

Ne t'inquiètes pas il y a assez de toile, c'est juste un problème de montage ou de réglage... d'ailleurs, on voit bien sur ta photo que la joue à l'avant plaque bien, c'est exactement la même dimension que l'autre, elles sont réversibles et interchangeables.

Les piquets arrières ne servent pas à grand chose, si ce n'est à rajouter du poids inutilement

[deblec06]

Quand tu montes la solette, assure toi d'abord que le toit soit parfaitement tendu avant d'installer les joues (ce qui nest pas le cas sur ta photo).

Cela te garanti qu'elle reste bien perpendiculaire à la caisse.

Si la solette est de traviole, c'est pas étonnant que tu aies un côté plus court que l'autre...

Tu peux également jouer en rentrant un peu le pied extérieur...

Enfin, assure toi que les pieds ne soient pas tordus.
