3 robinets reliés à une même pompe

mythos
Messages : 68
Inscription : sam. 6 mai 2017 08:27
Modèle de caravane : Eriba Troll 530 FEY + Subaru Forester
Localisation : Allobrogie
Contact :

3 robinets reliés à une même pompe

Message non lu par mythos » jeu. 17 août 2017 22:32

Bonjour
mes connaissances en électricité sont moins que nulles ! Donc négatives... :rouge:
J'ai une : eriba : 530 FEY, avec 3 bidons-réservoirs !!!
J'ai mis un seul réservoir.
Comment relier électriquement les 3 robinets (évier cuisine, évier salle d'eau et WC) à une seule pompe immergée ?
Merci pour vos réponses simples et compréhensives pour un zéro électrique comme moi ... :)

Avatar de l’utilisateur
CGh
Messages : 251
Inscription : mar. 18 févr. 2014 18:47
Modèle de caravane : Pan Familia 1984 - C5 Tourer x7
prénom : Ghérard
Localisation : Côte d'Or (21)
Contact :

Re: 3 robinets reliés à une même pompe

Message non lu par CGh » jeu. 17 août 2017 23:35

Bonjour,
je ne suis pas formel mais j'aurais été tenté de brancher tous les robinets en parallèle :D

breizhoo
Messages : 172
Inscription : mer. 15 mars 2017 12:13
prénom : yoann
Contact :

Re: 3 robinets reliés à une même pompe

Message non lu par breizhoo » ven. 18 août 2017 08:03

Bonjour,

Oui mise en parallèle des contacteurs de robinets.

Avatar de l’utilisateur
Boulhaya
Messages : 5332
Inscription : dim. 2 août 2009 12:32
Modèle de caravane : Troll 95 TL
prénom : Marcel
Localisation : Côte picarde - Baie de Somme
Contact :

Re: 3 robinets reliés à une même pompe

Message non lu par Boulhaya » ven. 18 août 2017 10:32

La pompe est reliée au 12V ; il suffit que les contacteurs de tes robinets soient reliés à la même source 12V que la pompe

mythos
Messages : 68
Inscription : sam. 6 mai 2017 08:27
Modèle de caravane : Eriba Troll 530 FEY + Subaru Forester
Localisation : Allobrogie
Contact :

Re: 3 robinets reliés à une même pompe

Message non lu par mythos » ven. 18 août 2017 12:00

:triste1:
Merci quand même ... :gene1:

mythos
Messages : 68
Inscription : sam. 6 mai 2017 08:27
Modèle de caravane : Eriba Troll 530 FEY + Subaru Forester
Localisation : Allobrogie
Contact :

Re: 3 robinets reliés à une même pompe

Message non lu par mythos » ven. 18 août 2017 13:25

Schéma obtenu sur les site http://lescaravaniers2.com/forums/index.php
J'ai compris ! :rouge:
Pièces jointes

Avatar de l’utilisateur
LANDERIBA
Messages : 10325
Inscription : sam. 1 nov. 2008 13:37
Modèle de caravane : Familia de 1992 + Defender 110 de 1998. Land 109 de 1972.
prénom : J-Pierre + Marie-Thé
Localisation : Centre Bretagne Pontivy Morbihan
Contact :

Re: 3 robinets reliés à une même pompe

Message non lu par LANDERIBA » ven. 18 août 2017 13:41

:hello:

Kek chose comme ça:
JP :happy1:
BZH : Bienvenue en Zone Humide Image
Vieillir, c'est la seule façon de vivre longtemps............

mythos
Messages : 68
Inscription : sam. 6 mai 2017 08:27
Modèle de caravane : Eriba Troll 530 FEY + Subaru Forester
Localisation : Allobrogie
Contact :

Re: 3 robinets reliés à une même pompe

Message non lu par mythos » ven. 18 août 2017 18:27

Merci ;-)

Avatar de l’utilisateur
eribabinbin
Messages : 7052
Inscription : jeu. 18 févr. 2010 00:07
Modèle de caravane : TROLL FEY CR-V 150 I-DTEC 4WD
prénom : benjamin
Localisation : 15km de SANCERRE
Contact :

Re: 3 robinets reliés à une même pompe

Message non lu par eribabinbin » ven. 18 août 2017 18:31

:hello: Mythos et ce mover ?

binbin

mythos
Messages : 68
Inscription : sam. 6 mai 2017 08:27
Modèle de caravane : Eriba Troll 530 FEY + Subaru Forester
Localisation : Allobrogie
Contact :

Re: 3 robinets reliés à une même pompe

Message non lu par mythos » ven. 18 août 2017 19:24

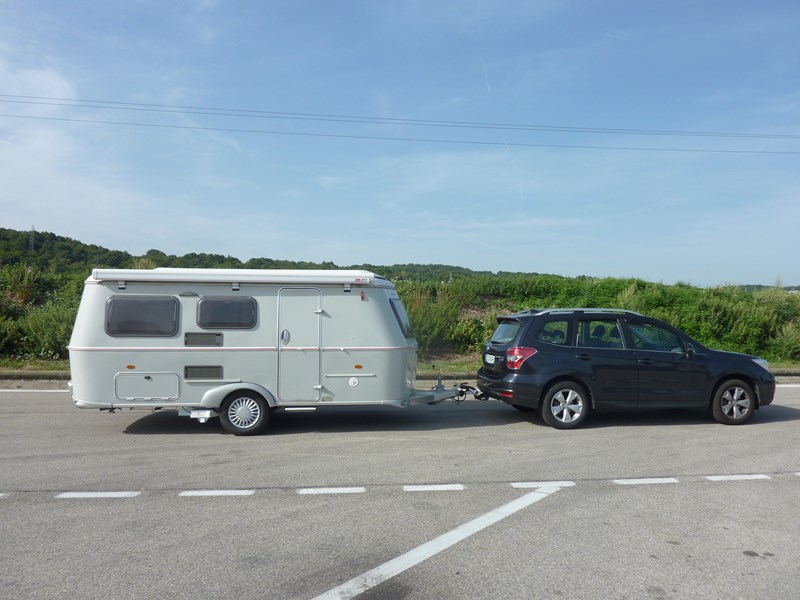

Mis à 17 cm du sol, mais derrière les roues.
VDL n'a pas voulu me l'installer ... :nono:
Ce n'est pas tout à fait ce que je voulais, mais bon...

Pour en revenir à mon installation électrique, facile sur le papier, mais bonjour une fois dans la roulotte :aille:
Encore des trucs d'ingénieurs shadokiens : pourquoi faire simple alors qu'on peut tout compliquer ...
Pièces jointes
P1180754 [800x600].JPG
P1180754 [800x600].JPG (100.95 Kio) Consulté 7289 fois

breizhoo
Messages : 172
Inscription : mer. 15 mars 2017 12:13
prénom : yoann
Contact :

Re: 3 robinets reliés à une même pompe

Message non lu par breizhoo » ven. 18 août 2017 19:54

Bonsoir,

Pour faire simple, il faut rassembler les fils des 3 contacteurs près de la pompe en les rallongeant avec des dominos ou autre par exemple. Ensuite on raccorde d'un coté un fil de chaque contacteur et de l'autre le reste. On trouve les fils qui alimentent la pompe. Il suffit de couper un des fils de la pompe. On se retrouve avec deux fils, l'un va sur une des triplettes des contacteurs et le deuxieme fil obtenu se raccorde sur la deuxieme triplette.

J'utilise souvent ce connecteur pour faire les raccordements. avantage on peut mettre plusieurs sections de fils ensemble.

http://www.wago.fr/produits/nos-produit ... id=2101998

Bien sur pour eviter les étincelles, on fait ça sans alimentations électriques. :malin1:

Avatar de l’utilisateur
LANDERIBA
Messages : 10325
Inscription : sam. 1 nov. 2008 13:37
Modèle de caravane : Familia de 1992 + Defender 110 de 1998. Land 109 de 1972.
prénom : J-Pierre + Marie-Thé
Localisation : Centre Bretagne Pontivy Morbihan
Contact :

Re: 3 robinets reliés à une même pompe

Message non lu par LANDERIBA » ven. 18 août 2017 19:59

mythos a écrit :Bonjour
mes connaissances en électricité sont moins que nulles ! Donc négatives... :rouge:
J'ai une : eriba : 530 FEY, avec 3 bidons-réservoirs !!!
J'ai mis un seul réservoir.
Comment relier électriquement les 3 robinets (évier cuisine, évier salle d'eau et WC) à une seule pompe immergée ?
Merci pour vos réponses simples et compréhensives pour un zéro électrique comme moi ... :)
:amen:

Donc d'origine tu as 3 robinets reliés à 3 pompes.
Chaque robinet a une arrivée en 12 volts, à tester avec une ampoule ou un contrôleur pour connaitre l'arrivée.
Chaque sortie va vers une pompe, rallonger 3 les fils de sortie pour les connecter à une seule pompe celle de ton réservoir. Quand tu ouvriras un robinet ta pompe sera alimentée quelque soit le robinet ouvert.

JP :happy1:
BZH : Bienvenue en Zone Humide Image
Vieillir, c'est la seule façon de vivre longtemps............

Avatar de l’utilisateur
eribabinbin
Messages : 7052
Inscription : jeu. 18 févr. 2010 00:07
Modèle de caravane : TROLL FEY CR-V 150 I-DTEC 4WD
prénom : benjamin
Localisation : 15km de SANCERRE
Contact :

Re: 3 robinets reliés à une même pompe

Message non lu par eribabinbin » ven. 18 août 2017 21:24

Bonsoir Philippe

Sur notre 530 FEY j'avais fais installer la réserve de 40 l (option commande) qui alimente lavabo et évier, les WC ayant sa propre réserve avec pompe individuelle;

Je viens d'y jeter un coup d’œil avec une lampe frontale (fait nuit) l'alim se fait avec un bornier sous le coffre du lit, j'ai vaguement regardé pas facile d’accès :( , mais demain au jour je pourrais faire une photo si tu le désires.

bonne soirée, binbin.

mythos
Messages : 68
Inscription : sam. 6 mai 2017 08:27
Modèle de caravane : Eriba Troll 530 FEY + Subaru Forester
Localisation : Allobrogie
Contact :

Re: 3 robinets reliés à une même pompe

Message non lu par mythos » sam. 19 août 2017 18:16

Bonjour,
merci pour ta proposition, mais ne t'embête pas.
Je ne comprends pas qu'on fasse des choses aussi compliquées pour des fonctions aussi simples.
Mettre 3 bidons réservoirs dans une caravane où les rangements sont comptés n'est pas très futé...
Quand au système électrique de la pompe des WC, c'est vraiment n'importe quoi ! On dirait un branchement électrique d'un cockpit d'avion...
Faut pas s'étonner ensuite des prix avec des c----ries pareilles !
C'est stupide : du grand système de Shadoks...
Pièces jointes

Avatar de l’utilisateur
Petit Denis
Messages : 37
Inscription : mer. 10 août 2016 21:09
Modèle de caravane : Puck 1985
prénom : Denis
Localisation : 21 - Dijon
Contact :

Re: 3 robinets reliés à une même pompe

Message non lu par Petit Denis » sam. 19 août 2017 23:09

une idée de réponse : plus les tuyaux sont longs, plus il y a des pertes de charges et donc plus il faut une grosse pompe.
en réduisant la longueur des tubes vers des réservoirs séparés, on n'utilise que des petites pompes.

autre idée, moins de raccords en T, Y ou autre lettre donc moins de risque de fuites...
--
Petit Denis
