Dépannage frigo Electrolux-Dometic RM4230

Echange de la résistance 220V-125W par une 230/240V-125W : l'opération consiste en l'échange de résistance dans la corps de chauffe. Dans le cas présent, il s'agit de la résistance 220V, la procédure est identique pour l'échange de la résistance 12V et valable pour tous les frigos Electrolux ou Dometic.

Les frigos récents (le 4230 comme le mien) sont équipés de résistances coudées comme vous pouvez le voir sur la photo. Les générations plus anciennes ont des résistances droites ; mon frigo aura tenu 3 ans. L'ancienne résistance était une 220V-125W, la nouvelle une 230-240V. Pourquoi a-t-elle lâché ? Est-ce dû au fait que l'EDF distribue du 230V voire plus au lieu du 220V ? Cette résistance m'a coûté 34,13 € chez un accessoiriste caravane agréé Electrolux Dometic, au lieu des 60-70€ annoncé par un autre.

Procédure d'échange:

ATTENTION, LA CARAVANE DOIT ETRE DEBRANCHEE DU SECTEUR, LE 230V arrivant directement à l'arrière du panneau de commande, Robinet de gaz FERME.Pour cette opération, le frigo sera sorti de son logement donc déconnecté du gaz et de l'électricité.

1- Enlever la porte et le bandeau supérieur fixé par 2 vis. Si nécessaire, démonter la plaque Gaz (chez moi, une vis dans chaque angle) ; désolidariser le tuyau de gaz au niveau du raccord.

2- Pour sortir le frigo de son alvéole (enlever les 4 vis de fixation situées sous des cabochons, sur les côtés, à l'intérieur du frigo).

En principe entre la plaque gaz et au dessus de la moitié arrière du frigo doit se trouver un panneau isolant (laine de verre ou autre). S'il y en a pas, en prévoir au remontage (isole le corps de chauffe de l'intérieur de la caravane).

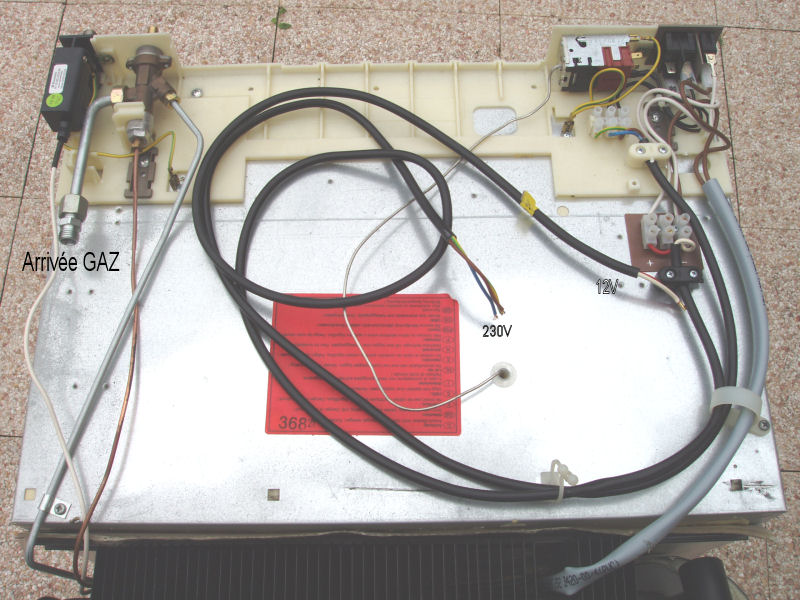

3- Débrancher les cordons électriques 12 et 230V soit au niveau des dominos sur le frigo soit dans les boîtes de raccordement . Veiller à ce que vos fils soient différenciés (un petit schéma sera le bienvenu surtout pour tout à l'heure où il faudra débrancher la résistance sur les connecteurs et le thermostat).

4- Désolidariser l'arrivée du gaz au niveau d'un raccord et...ça y est vous pouvez extraire le frigo, préparez l'aspirateur.

5- Débranchez les 3 conducteurs (phase-neutre-terre) de l'ancienne résistance, enlevez les éventuels colliers de fixation.

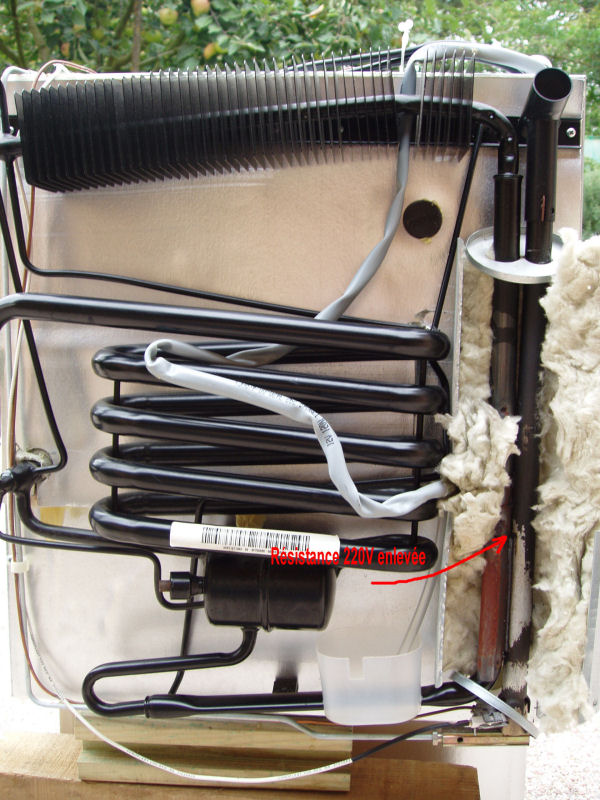

6- Ouvrez le corps de chauffe en sortant les 2 couvercles inférieur et supérieur, déclipez la gaîne alu de protection, manipulez délicatement la laine isolante et sortez la résistance blindée (220V) de son logement , profitez-en pour nettoyer le brûleur gaz (avec précaution).

7- Mettez la nouvelle résistance en place, refermez la gaîne alu, placez les extrémités et remontez le cordon d'alimentation, rebranchez les cosses, vérifiez que la partie brûleur gaz est propre et remontez le tout en respectant la procédure inverse.

Lorsque vous aurez les glaçons appelez-moi pour le pastis !

Oscar

[forumeribatouring]

Bonjour,

MERCI Oscar pour cet excellent reportage très bien illustré de plus

[alsy44]

Merci, c'est super bien fait...
Cela pourra peut être servir ?

[PtitePoule]

Cet ERIBAMAN est fou !!!!!!!!!!!

Attention ,il démonte tout ce qu'il trouve !

Tu es impec

ps:j'espère que tu n'as pas acheté chez un pro pour la "garantie" vu que c'est toi le réparateur

[POLZA]

Bonsoir à tous
Je relance ce post car je suis tombé en panne de froid durant notre voyage de 3 semaines en Rep Tchèque (je ferai un récit plus tard sur ce beau périple ).
Le frigo fonctionne en 12V, au gaz mais plus au 230V --> j'en conclus que c'est la résistance qui est HS selon les différents éléments pris sur ce sujet.
J'ai attaqué ce soir le démontage du RM 4230 Electrolux selon les photos de ce post mais par contre j'ai un doute sur un point : le voyant vert pour le mettre sur le 230 V , est-il en série avec la résistance du frigo car celui-ci s'allume bien ?
Merci à ceux qui ont changé cette résistance de m'éclairer sur ce point et savoir le prix d'une résistance , est-ce qu'on la trouve facilement etc ... .
Il me reste à dé-raccorder le gaz et a sortir le frigo du meuble.

Dans l'attente de votre aide

Les Polza

[LANDERIBA]

Normal qu'il s'éclaire, le 230 v arrive bien à l'interrupteur quand tu le bascules.
Mais si la résistance est cramée, ça marche moins bien

A plouche

[POLZA]

JPierre

Tu n'as pas compris ma question :

2 cas possibles de câblage :

Soit la lampe témoin de l'interrupteur est en série avec la résistance du frigo, si l'un des 2 éléments est cramé, le circuit est ouvert, la lampe témoin ne s'allume plus même s'il n'y a que la résistance qui est HS.

Par contre si la lampe témoin de l'inter et la résistance du frigo sont en parallèle, tu peux avoir la résistance de cramée, la lampe témoin sera tjrs allumée et à l'inverse, la lampe témoin peut être HS et la résistance OK.

Ma question : Nous sommes dans lequel des 2 cas ?

@+

[alain.stitt]

alu

Je pense que c'est en // car, en série, les voltages s'ajoutent.

Ex: en 12v
en série: 6v + 6v = 12v
en //: 12v + 12v = 12v

Comme ta résistance est de 230v il faudrait 0v pour le voyant si c'était monté en série.


@+le stitt

[oscar]

Bonjour,

La signalisation ( voyant vert ) est toujours montée en parallèle sur l'utilisation, son allumage signale la présence secteur en sortie de l'interrupteur et au delà il peut se passer bien des choses ( mauvais contact etc...)

des lampes fusibles montées en série existent encore de nos jours, très très rares et sur des circuits très basse tension

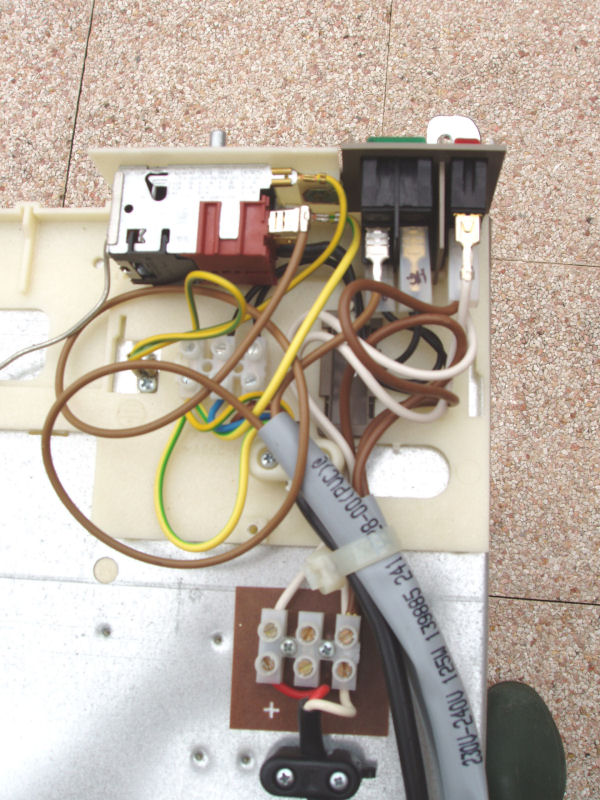

Dans le cas présent il te faut vérifier la présence du 230V sur les 2 fils marrons venant de la résistance sans rien débrancher
si tu n'as pas de multimètre pour la mesure de tension sers toi d'une ampoule 230V montée sur une douille avec 2 fils, ( 1 fil sur la cosse fil marron côté interrupteur et l'autre sur le fil marron côté thermostat)
- interrupteur ( voyant vert sur marche )
- l'ampoule s'allume: résistance HS ( état à vérifier si possible avec un multimètre )
- l'ampoule ne s'allume pas : est ce que le thermostat est sur marche ( tourné au max vers la droite ? ) dans ce cas il serait la cause du dysfonctionnement
ne pas oublier que le thermostat ne sert pas lors de l'alimentation en 12V

Où trouver une résistance? comme je l'ai précisé plus haut, j'avais trouvé la mienne chez un accessoiriste caravane agréé Electrolux Dometic ( groupe pro accessoires )
attention au prix pratiqué par certains magasins
bonne recherche

@+

[moonarise]

Je n'avais pas pris connaissance de ce post!...Jean!...Génial ...Ce dont je n'ai jamais douté un seul instant compte tenu de tes nombreuses interventions... Je connaîs ton école

[oscar]

Merci Claude :-D

Bonne école en effet, il en reste un "petit quelque chose" malgré une mémoire qui devient de plus en plus sélective: la mienne

tiens demain cela fera 51 ans tout juste je débarquais à Paban

cordialement,

jean

[POLZA]

Merci Jean pour tes infos. C'est clair je vais tester cela .

Les Polza

JPaul

[Bergamote]

Bonjour,

merci pour toutes ces infos, et les photos : mais malgré tout mon mari n'arrive toujours pas à extraire ce frigo (eriba 310 GT de 2008) frigo électrolux RM4230 identique à vos photos.

[Tictac21]

Bonjour,

merci pour toutes ces infos, et les photos : mais malgré tout mon mari n'arrive toujours pas à extraire ce frigo (eriba 310 GT de 2008) frigo électrolux RM4230 identique à vos photos.

Bonjour,
Il ne faut pas oublier qu'il y a sur certain montage 6 vis sur le pourtour du frigo a devisser afin de le tirer par l'avant

[ferrals]

Bonjour
Moi aussi j’ai un RM 4230 Electrolux; difficile de trouver des pièces de rechange, je recherche un joint de porte et les bacs à l’intérieur de la porte.

[Tictac21]

Bonjour,
As tu regardé chez NA pour le joint tu peux aussi aller chez un grossiste en pièces détachées d'électroménager pour te faire un joint sur mesure.
Cordialement

[ferrals]

Merci, je vais regarder, pour l'instant je n’ai regardé que sur le Net.

[cabouille du 30]

Nous avons retrouvé des pièces pour l' chez un aménageur de véhicules de loisirs,dans notre région (Savoie,Isère). Un exemple les vis de blocage des grilles de frigo,vendues une fortune chez NA, trouvées trois fois moins cher. Idem pour le gaz,nous avons trouvé des vis chez un spécialiste des fixations à côté de Grenoble.

[Bernard-7338]

Bonjour Cagouille,
Si tu as les adresses je suis preneur. Concernant NA je fréquente quelquefois leur magasin de St Egrève près de chez moi. Je les trouve aussi très cher mais il est vrai que lorsqu'une pompe tombe en panne 3 jours avant de repartir on est bien content de les trouver ; il m'est aussi arrivé de me dépanner chez Clavel à Moirans mais ils ont surtout des équipements pour camping-cars.
Bonne journée à tou(te)s.
Bernard

[cabouille du 30]

Bonsoir, pour les vis c'est Safix à Echirolles. Pour les mousses Bultex nous sommes allés à Mousse Confort à Domaine, découpées sur mesure et replacées dans les housses, moins cher que chez les concessionnaires Eriba, après devis fort élevé. Bien entendu, parfois on est obligé de passer par NA ou autres, mais je pense qu'ils poussent un peu le bouchon.

[rudepi]

Bonjour,

J'ai suivi à la lettre les indications d'Oscar au début de cette conversation et une fois tout débranché et les 4 vis de fixation à l’intérieur du frigo enlevées impossible de le sortir de son logement. J’ai tiré, poussé, soulevé rien à faire il était « bloqué ». Finalement j’ai enlevé les vis de fixation de la clarinette de distribution de gaz qui se trouve dans le placard à gauche du frigo et là le frigo est sorti, ces vis (trop longues) étaient vissées dans le frigo.

[lolofay]

Bonjour, J'ai suivi à la lettre les indications d'Oscar au début de cette conversation et une fois tout débranché et les 4 vis de fixation à l’intérieur du frigo enlevées impossible de le sortir de son logement. J’ai tiré, poussé, soulevé rien à faire il était « bloqué ». Finalement j’ai enlevé les vis de fixation de la clarinette de distribution de gaz qui se trouve dans le placard à gauche du frigo et là le frigo est sorti, ces vis (trop longues) étaient vissées dans le frigo.

Je ne suis pas étonné ! Enfin maintenant tu vas pouvoir travailler !

lolo
