Rénovation Eriba Puck 1984

[Ltbo35]

Après avoir acheté notre Eriba PUCK de 1984 fin Août 2022, et avoir fait la présentation suivante : Présentation de Ltbo35 sous https://www.forumeribatouring.com/viewtopic.php?t=12205

Dans ce document, je vais vous expliquer les améliorations apportées et y mettre des photos avant et après travaux.

Révision des freins
Voir le post : Révision frein PUCK 1984 [url]https://www.forumeribatouring.com/viewt ... =12255[url]
Qui n'a servi à pas grand-chose étant donné que suite à la révision chez le garagiste, on a vu que l'essieu était hs …

Pneux et jantes
Pneux vieux de 11 ans.... et jantes complètements rouillées : j'ai remplacé tout ça par une roue complète neuve !!! (Roue 500 x 10, 4T100 Déport 0) chez Remorques QUEMERAIS
Et rajouté un chapeau de moyeu inexistant avant ....

Avant


après

Roue et jante-3.JPG (63.86 Kio) Vu 4414 fois

Essieu HS
Le point important à régler était de faire réparer, ou de changer l'essieu FTF de notre PUCK, défaut que, malheureusement, je n'avais pas vu à l'achat !
Vous trouverez tous les détails dans ce post : Essieu compatible avec Eriba Puck 1984 dans https://www.forumeribatouring.com/viewt ... 84#p203388
La galère : si ça peu servir à quelqu'un d'entre vous !!!

ancien essieux

1-essieu origine-3.jpg (13.32 Kio) Vu 4414 fois

Nouvel essieu posé

2-Essieu monté-3.jpg (8.48 Kio) Vu 4414 fois

Liaison Tiges-Freins

3-liaison tige-frein-3.jpg (7.78 Kio) Vu 4414 fois

Rajout Tige côté Timon (trop courte)

4-Liaison Timon-tige-3.jpg (7.94 Kio) Vu 4414 fois

Soufflet de Timon
voir le sujet sous Soufflet amortisseur Timon AL-KO ST0.6 Eriba PUCK 1984 dans https://www.forumeribatouring.com/viewtopic.php?t=12244

avant

Soufflet Timon-3.jpg (30.86 Kio) Vu 4414 fois

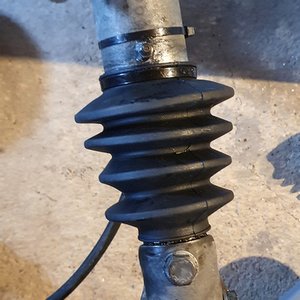

Après

Soufflet Timon -Bis-3.jpg (23.54 Kio) Vu 4414 fois

Accro carrosserie
J'ai tout simplement mis du silicone et posé dessus cet écusson Breton, bien entendu ... :

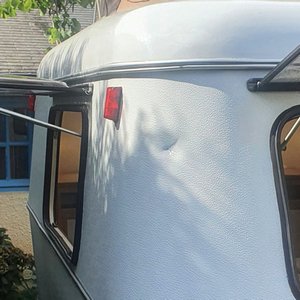

Accro

Poc carroserie-3.jpg (20.92 Kio) Vu 4414 fois

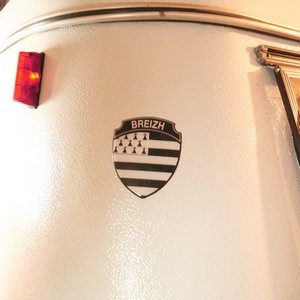

Avec l'écusson

Poc carrosserie-Bis-3.JPG (65.11 Kio) Vu 4414 fois

Mis à niveau arrière de la caravane
La plaque était en bas mais pas du tout éclairée.
J'ai rajouté des auto-collant pour la déco en cachant les trous fait pour poser l'ancienne plaque (au préalable, j'y ai mis du silicone)
Rajout du Logo Eriba-Profilée aussi !

Avant

arrière caravane-3.jpg (10.44 Kio) Vu 4414 fois

Après

arrière caravane-Bis-3.JPG (58.88 Kio) Vu 4414 fois

Barre de table et garde-boue craquelés
'ai remplacé la barre en plastique marron par une barre en aluminium.
J'ai remplacé les enjoliveur par des neufs repeints

Avant

Barre de table et garde-boue cassé-3.JPG (57.56 Kio) Vu 4414 fois

Après

Barre table et nouveau garde-boue-3.JPG (62.22 Kio) Vu 4414 fois

Couvercle accès prise électrique

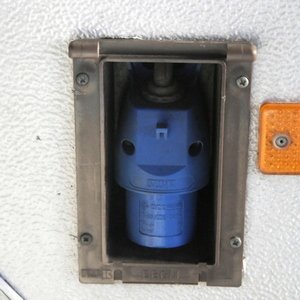

Avant

porte accès prise électrique-3.JPG (68.63 Kio) Vu 4414 fois

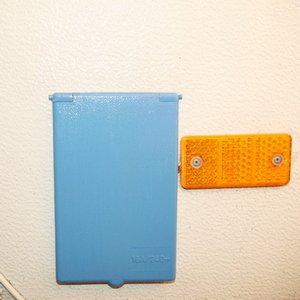

Après

porte accès prise electrique-Bis-3.JPG (63.87 Kio) Vu 4414 fois

Ajout de rideaux à l'intérieur
Les rideaux étaient inexistants. J'ai du d'abord remplacé la barre existante et fixer dessus les tringles.
Voir les photos.

Avant

intérieur arrière-3.jpg (14.38 Kio) Vu 4414 fois

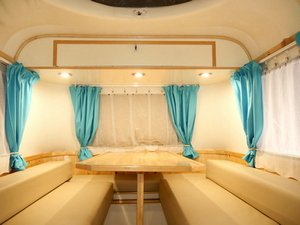

Après

intérieur arrièreBis-3.JPG (64.24 Kio) Vu 4414 fois

Avant


Après


Vous pouvez voir aussi le rajout d'un extincteur

Avant

intérieur avant-3.jpg (10.92 Kio) Vu 4414 fois

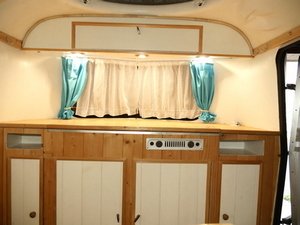

Après

intérieur avant-Bis-3.JPG (65.36 Kio) Vu 4414 fois

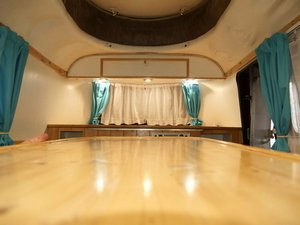

Après

intérieur avant-Ter-3.JPG (62.94 Kio) Vu 4414 fois

Electricité
L'ancien propriéraire n'avais pas terminé l'installation en 12 V. J'ai du tout reprendre.
Désormais il y a 3 ampoules à l'arrière et à l'avant.
Un interrupteur séparé pour l'avant et l'arrière et tout recablé dans les normes.
Et j'ai repris toute la partie arrivée en supprimant pas mal de prises 220v inutiles.
Il y a désormais un disjoncteur 220v 30mA, un disjoncteur 220V 16A ( une triplette), un interrupteur général 12V, une boite à fusible 12V pour l'éclairage, pour la pompe à eau, pour une prise allume cigare 12V qui sert à recharger les portables.
Et j'ai rajouté une batterie 12V 38A pour la partie 12V, avec un chargeur que je branche sur la triplette ( je crois que je vais rajouté un disjoncteur ....).

partie électrique revue-3.JPG (79.63 Kio) Vu 4414 fois

A voir par la suite de rajouter un panneau solaire.
Pour l'instant nous testons.


Nous n'avons pas rajouté le réfrigérateur que l'ancien propriétaire a enlevé.
Nous avons une glacière extérieure à compression que nous mettons sous l'auvent.
Dans tous les placards, j'ai aussi rajouté des étagères, voilà !

Nous avons un auvent extérieur et un tarp qui rejoint caravane/auvent pour le campement de longue durée.
Je vais rajouté une photo du campement ultérieurement, je n'en ai pas sous la main....

Je pense n'avoir rien oublié.
Si quelqu'un a besoin de savoir où j'ai eu le matériel, n'hésitez pas à me demander. Je n'ai pas voulu trop charger ce document.



à bientôt !

Louis

[bruno3166]

Toi, t'es un bosseur !!


En tout cas, un grand bravo pour tout ce relook !

[JLM]

[LANDERIBA]

JP

[Eribalin]

Merci pour le partage

[lamenuis]

Beau boulot!
Où as tu trouvé ou ton logo Eriba profilée ?

[kalou]

Super

[JeanYvon]

Ouaip Super!

[eribabinbin]

Je dirais aussi



Benjamin

[Ltbo35]

Beau boulot!
Où as tu trouvé ou ton logo Eriba profilée ?

Bonjour
Merci à tous pour vos messages de sympathie !
Mais c'est un peu grace à ce site et surtout à JP (Landeriba) qui m'a beaucoup aidé sur le soucis d'essieu HS et du soufflet de Timon.

Cet hiver, j'ai prévu de changer l'amortisseur du Timon très fatigué.
Larose Diffusion est sur le coup, je vous tiendrai au courant.

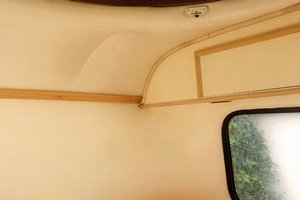

Sinon, j'ai un nouveau soucis qui est apparu cet été : la tenture du plafond, côté gauche, s'est complètement détendu.... je vais m'y coller en fin de semaine, voir si des posts existent sur le site... ça m'a lair très compliqué, j'espère ne pas avoir toute la tenture de la caravane à refaire...

Sinon pour le logo, M. lamenuis, voic le lien : https://retrocaravanstuff.com/collectio ... 3493948601 Super ce site, vraiment !
je voulais le logo marron, mais le gars, super sympa, m'a répondu qu'il n'en ferait plus....

à bientôt !

Louis

[lamenuis]

Bonjour M Ltbo35,
Merci pour l'adresse, je connaissais mais je ne vois que "eriba touring". il faut l'appeler et demander ?
Oups! merci, j'ai trouvé: je ne sais pas ce que j'ai dans les yeux, je suis allé plusieurs fois sur le site et même ce midi, je ne les ai . et ce soir, comme une fleur , le logo est la à me narguer

[Ltbo35]

Bonjour M Ltbo35,
Merci pour l'adresse, je connaissais mais je ne vois que "eriba touring". il faut l'appeler et demander ?
Oups! merci, j'ai trouvé: je ne sais pas ce que j'ai dans les yeux, je suis allé plusieurs fois sur le site et même ce midi, je ne les ai . et ce soir, comme une fleur , le logo est la à me narguer

Cool, tu as trouvé !
Bonne soirée !
Louis

[la Taupe]

Bonjour félicitation pour ce beau travail !
Comme vous, je n'ai plus de frigo et je galère à en trouver un rentrant dans le logement de ma Puck.
Vous parlez de glacière à compression. Quel est votre retour d'expériences ? Est-ce que cela permet une véritable conservation des aliments ?
Merci de votre réponse.

[LANDERIBA]

J'utilise, en plus du frigo à absorption de la caravane, un frigo (congélateur) VEVOR à compresseur logé dans la voiture, alimenté en 12 v dans la journée et en 240 v la nuit, si camping avec branchement EDF. Je le règle entre 5 & 7°, mais il descend bien plus bas jusqu'à -18°. Le semaine dernière je suis allé chercher des glaces, vu la canicule bretonne, et l'avais réglé à -7° avant de partir. Silencieux, conso réduite, 60 W par intermittence, comme celui de la maison.
Exemple, après 380 Km, arrêt dans un camping sans électricité, batterie accessoires AGM 95 Ah chargée au max en roulant, le lendemain matin batterie à 12.5 v, en plus de la conso du frigo, la TV (3.30 h) et lampes LED de la caravane.
C'est ce modèle que l'on a :
https://www.vevor.fr/refrigerateur-port ... 0260447039

JP
