Photos du montage SOPLAIR Ardèche

Message non lu par Christophe »

Hello !

Cet auvent datant de 1981, est donc un Ardèche en toile traditionnelle.
La mâture est métallique.
Sur la Puck, en étant seul et avec quelques années d'expérience, j'arrive à le monter en moins d'un quart d'heure.
Attention : il est préférable de la faire à deux.

Autre astuce, dégonder au préalable la porte.

A l'époque, cette taille d'auvent se montait indifféremment sur la Puck, ou sur toute autre jusqu'à la Troll.

Mais passons aux photos :

En général, si vous en possédez un, je mets en place le tapis de sol imputrescible en premier, puis je positionne la caravane de manière à ce qu'une roue soit dessus, mise en place des vérins de stabilisation, mise de niveau de la caravane.
DSCF0005 (Small).JPG
DSCF0005 (Small).JPG (96.28 Kio) Consulté 29045 fois
Après avoir sorti de leurs sacs, les divers éléments :
- la toile d'une part
- les tubes de l'autre
On procède en premier lieu au glissement de la toile dans le rail réservé à cet effet sur la caravane.
Etape la plus délicate, car il faut sans arrêt guider le jonc à l'entrée du rail et le faire progresser doucement pour ne pas déchirer la toile.
On continue par le montage de la structure, ce qui est facilité par des ressorts aux divers nœuds.
DSCF0006 (Small).JPG
DSCF0006 (Small).JPG (61.07 Kio) Consulté 29043 fois
Lors du montage de la structure, conserver les tubes dans leur dimension minimale.
Sur cette photo, l'on peut voir un des angles avant et le support de casquette.
DSCF0007 (Small).JPG
DSCF0007 (Small).JPG (86.47 Kio) Consulté 29044 fois
Regardez sur la tubulure inclinée, il y a un écrou papillon, il faut tous les serrer dans un premier temps afin d'éviter un écroulement général :( De même, ici l'on retrouve la faitière au pignon avant. Au droit du fait vient se clipser un tube à la verticale, il est également muni d'un écrou papillon pour le réglage de la hauteur de l'auvent.
DSCF0008 (Small).JPG
DSCF0008 (Small).JPG (56.56 Kio) Consulté 29044 fois
Sur cette photo, comme sur la précédente on remarque des pointes, elles servent pour le blocage de la toile au niveau des œillets ( que l'on voit juste derrière ). Attention à ces pointes, au nombre de 5, lorsque vous déroulerez la toile sur l'armature, elles risquent de tout déchirer. :|
DSCF0010 (Small).JPG
DSCF0010 (Small).JPG (39.11 Kio) Consulté 29042 fois
Rien de tel qu'un petit remontant en plein effort, mais avec modération, sinon votre temps de montage risque d'en pâtir. :hehe: Au passage, on regarde bien, la petite pièce verticale sur laquelle j'ai fixé ma lampe. Elle est munie en partie basse d'une espèce de spatule qui se glisse dans la partie inférieure du rail de l'auvent et par l'intermédiaire toujours d'un écrou papillon, on tend cette pièce de façon à régler la hauteur générale de l'auvent et ceci en // avec la barre verticale avant sous-faitière ( voir deux photos ci-dessus ).
DSCF0011 (Small).JPG
DSCF0011 (Small).JPG (41.33 Kio) Consulté 29043 fois
Tendre la toile en tirant sur les tubulures coulissantes et resserrer les écrous papillon.
J'ai en option monté deux barres qui permettent d'éviter la création de poches d'eau en cas d'intempéries.
On remarque à l'arrière de la caravane une prolongation marron, car l'auvent est plus long que la Puck, une grosse fermeture " éclair " vient faire la fermeture. Il y a également cette même prolongation à l'avant de la Puck.
DSCF0012 (Small).JPG
DSCF0012 (Small).JPG (35.14 Kio) Consulté 29042 fois
Pour parfaire l'installation, il vous faut tendre les toiles au moyen de sardines plantées en terre, auxquelles on accroche les élastiques en bas de toile. A l'extérieur, au moyen de petites sardines, on tend la " toile à pourrir " ( en PVC, elle sert à évacuer les retombées de pluies ou de rosée ). Et finalement, reste à accrocher les rideaux sur un jonc en plastique en partie haute des baies, grâce à des petites pinces qui coulissent sur ce jonc.
Ne pas oublier de faire chambrer le " rouge" qui sera servi au diner :]
DSCF0015 (Small).JPG
DSCF0015 (Small).JPG (36.53 Kio) Consulté 29042 fois
Sachant qu'il ne pleuvrait pas à ce fabuleux week-end en baie de Somme, j'ai fait l'impasse sur la fixation de la toile "à pourrir ". Voilà, nous venons de plus que doubler la surface habitable et il m'a fallut réellement moins d'un quart d'heure pour y arriver + le temps des photos ;-)
DSCF0016 (Small).JPG
DSCF0016 (Small).JPG (40.6 Kio) Consulté 29038 fois
En cas de secteur venteux, à partir des pointes qui traversent les œillets, vous devez tendre des drisses au moyen de grosses sardines. Il existe également dans le commerce des sangles d'arrimage d'auvent, mais là, il faut être sur les " Hauts d'hûrle le vent " :ghee: N'est il pas beau ce vieil auvent de 1981 ? :rouge:
DSCF0026 (Small).JPG
DSCF0026 (Small).JPG (61.49 Kio) Consulté 29038 fois
Allez, une p'tite anecdote, cela fait cinq ans que j'ai le bonheur d'avoir tout ce matériel et bien..............................c'est la première fois que je découvre qu'il y a dessus le logo de SOPLAIR ! :geek:

Malheureusement, il manque une photo; Celle qui montre l'accroche finale de la structure à la caravane.
Dans les prochains jours, je complèterai bien que l'on puisse la deviner au dessus de la fermeture " éclair " blanche, sur certaines photos. Cela se fait à partir des " pontets " qui sont sous le rail d'auvent.

Manque réparé quelques messages plus loin ;-)
Image"Parfois détruire, souvent construire, mais toujours servir." Image

Templier citron
Messages : 364
Inscription : mer. 2 janv. 2008 18:52
Modèle de caravane : .
Localisation : NC
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par Templier citron »

Chouette ! :super:
On attend ce tuto avec impatience car c'est effectivement un peu spécial pour un non-initié.
Merci chef ! :amen:

Avatar de l’utilisateur
Oliv
Messages : 306
Inscription : jeu. 10 janv. 2008 11:56
Localisation : Pont-Audemer 27
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par Oliv »

C'est vrai qu'il faut un coeff. de 45 minimum pour monter ça sans plans :langue2: :mdr1:
Olivier
Puck 120GT 07'

Templier citron
Messages : 364
Inscription : mer. 2 janv. 2008 18:52
Modèle de caravane : .
Localisation : NC
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par Templier citron »

Merci Christophe pour le roman-photo. :super: C'est super joli comme auvent, très classieux...
Tes conseils vont m'être d'un grand secours car je vais recevoir mon "Ardèche" d'origine sous peu, le temps qu'il redescende de la RP :wink:
Eine bedite guesdion : les parties qui reviennent, en marron, pour la Puck, sont-elles tendues par des extensions d'armatures horizontales supplémentaires et si oui, comment les reconnaître dans le sac et de quelle manière se fixent-elles depuis les armatures horizontales et aux angles -pontets des extrêmités ?- : crochets, pinces, oeillets ?

Avatar de l’utilisateur
Christophe
Messages : 4665
Inscription : mer. 2 janv. 2008 15:21
Modèle de caravane : ce fut une Puck 1981
prénom : Christophe Véro
Localisation : 91 - 61
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par Christophe »

Templier citron a écrit : les parties qui reviennent, en marron, pour la Puck, sont-elles tendues par des extensions d'armatures horizontales supplémentaires et si oui, comment les reconnaître dans le sac .../...
Non, il n'y a rien en matière d'armature. Le fait de fermer la grosse fermeture" éclair " en haut et trois élastiques en bas accrochés à des sardines, suffisent pour tendre ces retours qui sont solidaires du restant de la toile.
Templier citron a écrit : De quelle manière se fixent-elles depuis les armatures horizontales et aux angles -pontets des extrêmités ?- : crochets, pinces, oeillets ?
C'est la photo manquante dont je parle plus haut :/ En fait en regardant le schéma ci-joint, c'est la pièce 650 qui à une extrémité a un crochet s'inserrant dans le pontet et une pince à l'autre pour venir prendre la tubulure horizontale de bas de pente du toit.
auvent11 (Large).jpg
Dernier détail important :
Mettre tous les écrous papillons vers le bas et/ou vers l'intérieur de l'auvent afin de ne point déchirer la toile.
Image"Parfois détruire, souvent construire, mais toujours servir." Image

Templier citron
Messages : 364
Inscription : mer. 2 janv. 2008 18:52
Modèle de caravane : .
Localisation : NC
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par Templier citron »

Christophe a écrit :c'est la pièce 650 qui à une extrémité a un crochet s'inserrant dans le pontet et une pince à l'autre pour venir prendre la tubulure horizontale de bas de pente du toit.
Depuis la barre horizontale marquée "faîtière" sur le croquis ?
Donc, elle part en diagonale vers le pontet et se règle en coulissant + serrage avec l'écrou-papa, l'écrou-papi, l'écrou-papillon ?

Avatar de l’utilisateur
Christophe
Messages : 4665
Inscription : mer. 2 janv. 2008 15:21
Modèle de caravane : ce fut une Puck 1981
prénom : Christophe Véro
Localisation : 91 - 61
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par Christophe »

" Tout à fait Thierry ! ".................Euh ! Hervé ;-)


comment puis-je oublier " The MUST " !

La jupe bas de caisse, mais il est vrai qu'un autre post traite de ce sujet.
Cet élément se révèle être indispensable pour lutter contre les courants d'air.
Pièces jointes
Image"Parfois détruire, souvent construire, mais toujours servir." Image

Michigan
Messages : 2320
Inscription : mer. 2 janv. 2008 18:35
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par Michigan »

Si pas de jupe= air moins pollué dans le auvent surtout quand Balou à passé la nuit sous le dit auvent :mdr1:
Michigan

Les cons çà ose tout, c'est mème à çà qu'on les reconnaît
Audiard

Avatar de l’utilisateur
Christophe
Messages : 4665
Inscription : mer. 2 janv. 2008 15:21
Modèle de caravane : ce fut une Puck 1981
prénom : Christophe Véro
Localisation : 91 - 61
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par Christophe »

Hello !

Voici deux photos montrant les extrémités de la barre 650 et de leurs ancrages :
Pièces jointes
Photo 0524.jpg
Photo 0524.jpg (67.48 Kio) Consulté 30050 fois
Photo 0525.jpg
Photo 0525.jpg (60.38 Kio) Consulté 30047 fois
Image"Parfois détruire, souvent construire, mais toujours servir." Image

Templier citron
Messages : 364
Inscription : mer. 2 janv. 2008 18:52
Modèle de caravane : .
Localisation : NC
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par Templier citron »

Merci Christophe.
Ah bah, tu vois, les écrous papillons de serrage des barres sont bel et bien en plastique. Il me semblait bien que c'était d' "orichineu"... :]

Avatar de l’utilisateur
sonolor
Messages : 23
Inscription : dim. 20 janv. 2008 21:27
Modèle de caravane : Triton 1987
Localisation : 93
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par sonolor »

T'as de la chance Templier d'avoir un super tuto car moi la première foi au moins 2h et plusieurs années pour monter toutes les pièces,à la fin aussi vite que le chef.

Templier citron
Messages : 364
Inscription : mer. 2 janv. 2008 18:52
Modèle de caravane : .
Localisation : NC
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par Templier citron »

Je te rassure Patrice, j'ai mis plus d'une heure quand même, et encore sans fixer le moindre hauban, ni la toile à pourrir... :langue3:

Avant de faire un post spécial sur lui, voici déjà une tof de ton auvent :
Pièces jointes

Avatar de l’utilisateur
Christophe
Messages : 4665
Inscription : mer. 2 janv. 2008 15:21
Modèle de caravane : ce fut une Puck 1981
prénom : Christophe Véro
Localisation : 91 - 61
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par Christophe »

Hello !

Mais c'est Versailles !!!!!! :super: :super: :super:

Il est beau et Merci à SONOLOR pour cette BA !

Juste une petite réparation de la toile à pourrir dans le coin, mais pas de lézard. ;-)
Image"Parfois détruire, souvent construire, mais toujours servir." Image

Avatar de l’utilisateur
forumeribatouring
Administrateur du site
Messages : 8058
Inscription : dim. 23 déc. 2007 18:07
Modèle de caravane : ERIBA
Localisation : FRANCE
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par forumeribatouring »

sonolor a écrit :T'as de la chance Templier d'avoir un super tuto car moi la première foi au moins 2h et plusieurs années pour monter toutes les pièces,à la fin aussi vite que le chef.
Hervé, n'a plus qu'à s'entrainer à le démonter et remonter tous les jours, jusqu'aux prochaines vacances, pour être fin prêt.

Et peut-être avoir le record de vitesse ??? ;-) :hehe:
Image Salutations, Eribamaniacs de tous pays...................................Image 06.08.33.15.40

Templier citron
Messages : 364
Inscription : mer. 2 janv. 2008 18:52
Modèle de caravane : .
Localisation : NC
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par Templier citron »

J'attends que le temps soit plus sec (on vient de se prendre des trombes d'eau) et je le remonte pour faire le bilan des ptites réparations et des possibilités de le remettre étanche.
Je vous dirais, montre en main, si je peux participer aux prochaines olympiades de montage d'Ardèche... :hehe:

Avatar de l’utilisateur
forumeribatouring
Administrateur du site
Messages : 8058
Inscription : dim. 23 déc. 2007 18:07
Modèle de caravane : ERIBA
Localisation : FRANCE
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par forumeribatouring »

Bonsoir,

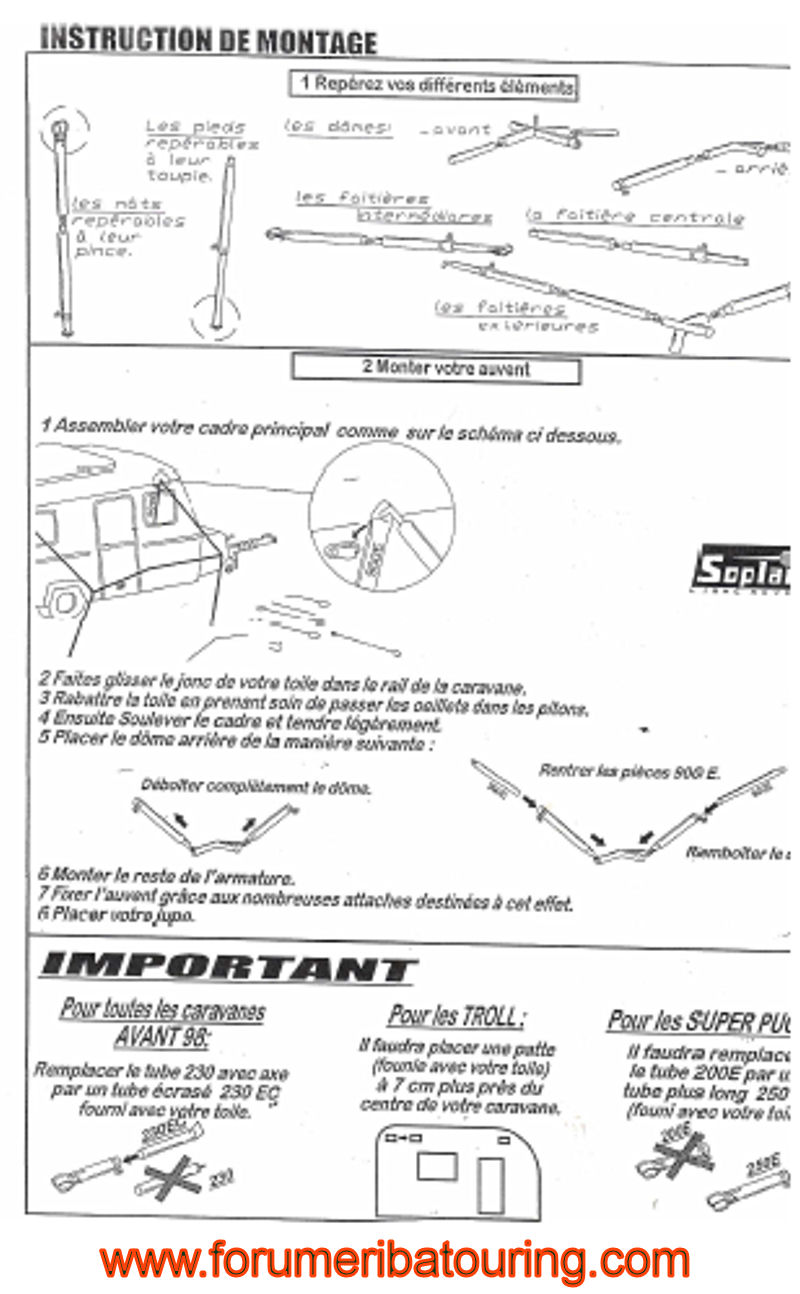

Voici la version moderne pour le montage de l'auvent Ardèche ;-) et instructions diverses de fabricant. :super:
Pièces jointes
Image Salutations, Eribamaniacs de tous pays...................................Image 06.08.33.15.40

Avatar de l’utilisateur
yauder76
Messages : 185
Inscription : sam. 9 avr. 2011 21:25
Modèle de caravane : puck 1989... en attendant peutêtre une superpuck
prénom : Audrey
Localisation : entre Le Havre et Rouen
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par yauder76 »

Bonsoir,
Alors il semble que j'ai hérité avec la : eriba : de ce fameux auvent Ardèche sans notice. Je suis donc en train d'étudier la notice que tu proposes, pour pouvoir le monter au moins une fois pour évaluer son état et surtout voir si je le garde ou le revend. J'ai un peu de mal à comprendre, tous les codes inscrits est-ce que ce sont les longueurs des barres ? Et R, SP, E, C, RV ?

Je sens déjà la galère :-/ , moi qui n'est connu que les tentes igloo ! :langue:
Audrey

Sandéro GPL,
familia 1981
puck 1989

Avatar de l’utilisateur
forumeribatouring
Administrateur du site
Messages : 8058
Inscription : dim. 23 déc. 2007 18:07
Modèle de caravane : ERIBA
Localisation : FRANCE
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par forumeribatouring »

yauder76 a écrit : Je sens déjà la galère :-/
Audrey,

Ne t'inquiète pas, les rassemblements sont aussi fait pour cela, les : Vieux : montrent aux : pers : .................. ;-)
Image Salutations, Eribamaniacs de tous pays...................................Image 06.08.33.15.40

Avatar de l’utilisateur
yauder76
Messages : 185
Inscription : sam. 9 avr. 2011 21:25
Modèle de caravane : puck 1989... en attendant peutêtre une superpuck
prénom : Audrey
Localisation : entre Le Havre et Rouen
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par yauder76 »

forumeribatouring a écrit : Audrey,
Ne t'inquiète pas, les rassemblements sont aussi fait pour cela, les : Vieux : montrent aux : pers : .................. ;-)
:pompom: :flow:
Audrey

Sandéro GPL,
familia 1981
puck 1989

Avatar de l’utilisateur
Eribateau
Messages : 614
Inscription : mer. 10 févr. 2010 14:38
Modèle de caravane : Pan Familia 1980
prénom : Régis
Localisation : Val de Marne
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par Eribateau »

Bonjour, je te conseille de ne pas le revendre, même si tu ne l'utilise pas, mets le de côté, il sera toujours un + le jour de la revente de ta : eriba :
Cordialement Régis[

Avatar de l’utilisateur
triton430
Messages : 21
Inscription : dim. 18 avr. 2010 10:34
Modèle de caravane : Triton 430 2008
prénom : jérôme
Localisation : Reims
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par triton430 »

Il y a une solution trés simple pour les montages suivants:
Le ruban élèctricien!!
Une fois les couleurs disposées le montage se fait sans réfléchir même deux ans aprés.

Avatar de l’utilisateur
Dams
Messages : 2896
Inscription : mar. 6 sept. 2011 18:29
Modèle de caravane : Eriba Puck 1979
prénom : Damien
Localisation : 13
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par Dams »

Un complément de Marcel ;)
Pièces jointes
auvent Soplair.JPG

Avatar de l’utilisateur
ferrals
Messages : 3855
Inscription : sam. 5 nov. 2011 00:40
Modèle de caravane : Triton TM 2000 Mitsubishi Outlander
prénom : jean-jacques
Localisation : 74
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par ferrals »

bonsoir
Christophe tes barres intermédiaires pour éviter
les poches d'eau tu les trouves chez les vendeurs : eriba :
merci
jean-jaques Image

Avatar de l’utilisateur
forumeribatouring
Administrateur du site
Messages : 8058
Inscription : dim. 23 déc. 2007 18:07
Modèle de caravane : ERIBA
Localisation : FRANCE
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par forumeribatouring »

ferrals a écrit :bonsoir
Christophe tes barres intermédiaires pour éviter
les poches d'eau tu les trouves chez les vendeurs : eriba :
merci

Bonjour JJ,

Tu peux en trouver partout , chez les accessoiristes habituels ou même chez Soplair.
Voir la rubrique des " Fournisseurs " ;)
Image Salutations, Eribamaniacs de tous pays...................................Image 06.08.33.15.40

Avatar de l’utilisateur
ferrals
Messages : 3855
Inscription : sam. 5 nov. 2011 00:40
Modèle de caravane : Triton TM 2000 Mitsubishi Outlander
prénom : jean-jacques
Localisation : 74
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par ferrals »

ok et merci
jean-jaques Image

Avatar de l’utilisateur
forumeribatouring
Administrateur du site
Messages : 8058
Inscription : dim. 23 déc. 2007 18:07
Modèle de caravane : ERIBA
Localisation : FRANCE
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par forumeribatouring »

Bonsoir,

Et pour encore plus de simplicité, dégonder la porte de la caravane, se servir de la marche pour "balancer" l'auvent sur le toit de l' : eriba : .
Approcher la structure métallique et y faire glisser la toile pour une mise en place aisée.
Ne pas oublier de remettre la porte ;-)

:hello:
Image Salutations, Eribamaniacs de tous pays...................................Image 06.08.33.15.40

Avatar de l’utilisateur
ferrals
Messages : 3855
Inscription : sam. 5 nov. 2011 00:40
Modèle de caravane : Triton TM 2000 Mitsubishi Outlander
prénom : jean-jacques
Localisation : 74
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par ferrals »

bonsoir
maintenant auvent clairval gonflable ,on verra le 14 pour le premier essai de montage .
jean-jaques Image

Avatar de l’utilisateur
LANDERIBA
Messages : 12190
Inscription : sam. 1 nov. 2008 13:37
Modèle de caravane : Familia de 1992 + Defender 110 de 1998. Land 109 de 1972.
prénom : J-Pierre + Marie-Thé
Localisation : Centre Bretagne Pontivy Morbihan
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par LANDERIBA »

:hello:

Pourvu que l'installation ne te "gonfle" pas trop !!!
JP :jesors:
BZH : Bienvenue en Zone Humide Image
Vieillir, c'est la seule façon de vivre longtemps............

Avatar de l’utilisateur
Laurent hyeres
Messages : 1
Inscription : jeu. 24 sept. 2020 20:32
Modèle de caravane : Eriba pan familia 1983
prénom : Laurent
Localisation : Var
Contact :

Re: Photos du montage SOPLAIR Ardèche

Message non lu par Laurent hyeres »

Merci christophe :super: :super: :super:

Répondre

Revenir à « Modes d'emploi »

Qui est en ligne ?

Utilisateurs parcourant ce forum : Aucun utilisateur inscrit et 0 invité
